等径连续螺旋输送绞龙结构设计

　　在散料输送的工程场景里，这类螺旋输送结构是小颗粒、粉状物料短距离密闭输送的核心部件，常被整合在粮食加工、建材配料、环保除尘排灰、化工粉体投料的工位中，相比皮带输送、斗式提升，它的全封闭壳体结构能避免粉料外泄扬尘，适配有防尘要求的生产车间布局，也能在一定倾斜角度下完成物料抬升，不需要额外布置多段中转料斗。

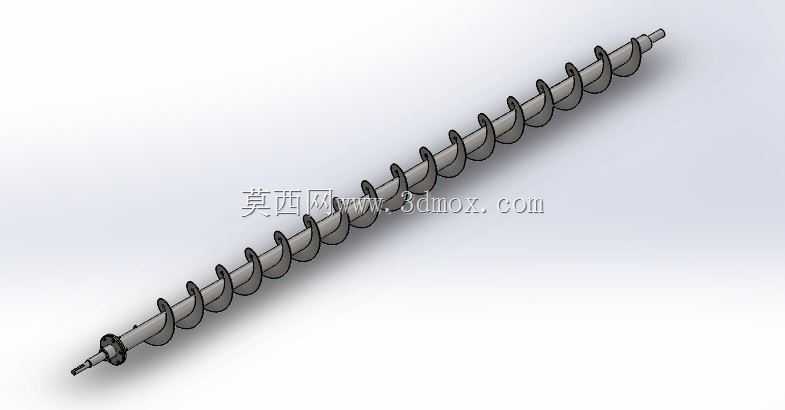

　　从结构设计逻辑来看，核心的螺旋叶片采用等螺距连续满面式构型，这种叶片形态对流动性较好的干粉、小颗粒物料适配性最佳，推送过程中物料不会在叶片间隙卡滞，叶片与中心轴采用满焊连接，焊后做动平衡校正，避免长轴高速转动时出现径向跳动，两端的轴头配置了带密封座的轴承安装位，安装时可以直接匹配标准UCP系列带座轴承，密封座内置毡圈油封，能阻挡细粉料进入轴承滚道造成磨损，延长维护周期。

　　设计时需要提前核算安装边界：中心轴的同轴度公差要控制在0.2mm/m以内，避免长轴转动时叶片刮蹭外壳内壁，叶片外径与输送壳体内壁的单边间隙控制在3-5mm，间隙过大会残留物料造成输送效率下降，间隙过小则会因为加工、安装误差出现运动干涉。轴端的连接位采用标准平键结构，可以直接对接减速电机输出轴，不需要额外定制转接法兰，安装时要保证螺旋体的水平度偏差不超过1/1000，倾斜布置时倾角不超过20度，否则会造成物料回流，降低输送产能。

　　实际选型时，要根据输送物料的堆积密度调整叶片厚度，普通粮食、塑料粒子类低密度物料采用3mm厚钢板卷制叶片即可，若是输送水泥、矿粉这类磨琢性较强的物料，叶片厚度要提升至5mm，也可在叶片边缘堆焊耐磨层提升使用寿命。进料口一般布置在螺旋体尾端上方，出料口布置在头端下方，壳体上可以根据工艺需求开设多个出料口，配合气动插板阀实现多点位卸料，适配不同的配料工位需求。建模过程中要重点校核螺旋叶片的展开下料尺寸，避免卷制后出现螺距偏差，轴头的台阶位要做退刀槽处理，方便轴承、密封件的装配，两端的轴端挡圈槽要严格对应标准件尺寸，保证装配后轴向定位可靠，不会出现运行时轴窜动的问题。
