立式多托臂线缆支撑塔架结构

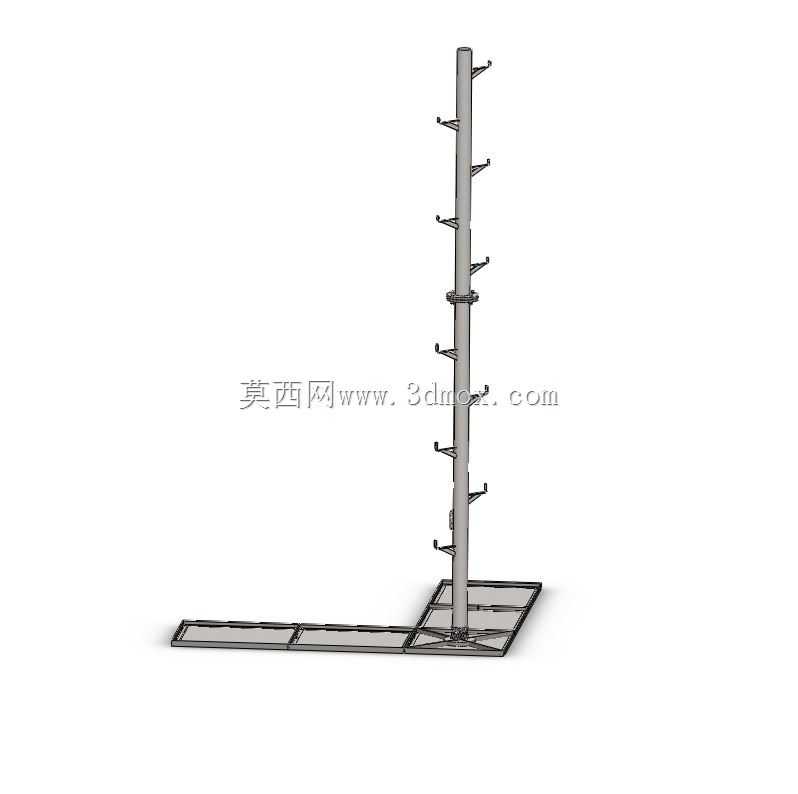

　　该立式线缆支撑塔架主要面向工业厂区布线、设备周边线缆规整、试验台线路架设等场景，用来承托多股不同走向的动力、信号线缆，避免线缆直接拖地产生磨损、拉扯，同时让现场布线层次清晰，方便后期线路排查与维护。塔架底部采用L型落地式框架底座，框架由多段型材拼接成矩形格构结构，底座向立柱单侧延伸出较长的支撑边，这种非对称底座设计可以抵消单侧托臂挂载线缆后产生的倾覆力矩，无需额外打膨胀螺栓固定也能在平整地面保持稳定，适合临时布线工位或者不允许破坏地面的洁净车间使用。立柱为整根竖直长杆件，沿立柱轴向按不等间距布置多组向外伸出的托臂，托臂末端带有上翘的挡边，线缆搭放在托臂上时不会因拉扯或振动从侧边滑落；部分托臂位置设置了环形抱箍构件，

　　既可以将立柱与周边防护杆件做辅助连接，也能用来捆扎固定粗直径线缆，约束线缆的横向窜动。设计阶段优先考虑了挂载的适配性，不同高度的托臂间距做了差异化设置，下部间距偏大，用来承托直径较粗、弯曲半径大的动力电缆，上部间距偏小，用来布置细直径的信号控制线，强弱电分层布设也能减少线路之间的信号干扰。立柱与底座的连接位置做了局部加强，底座的型材在立柱根部交汇成井字形支撑结构，将立柱传递的竖向荷载均匀分散到底座整个接触面上，避免长期重载后立柱根部出现变形。从安装边界来看，塔架的整体占地范围由L型底座的外轮廓决定，竖直方向的作业空间需要覆盖立柱总高，托臂向外伸出的长度决定了塔架与周边设备需要预留的侧向安全距离，安装时只需保证底座与地面贴合平整，依次将各股线缆搭放到对应托臂上即可完成布设，架体所有棱边都做了钝化处理，不会划伤线缆外护套。
