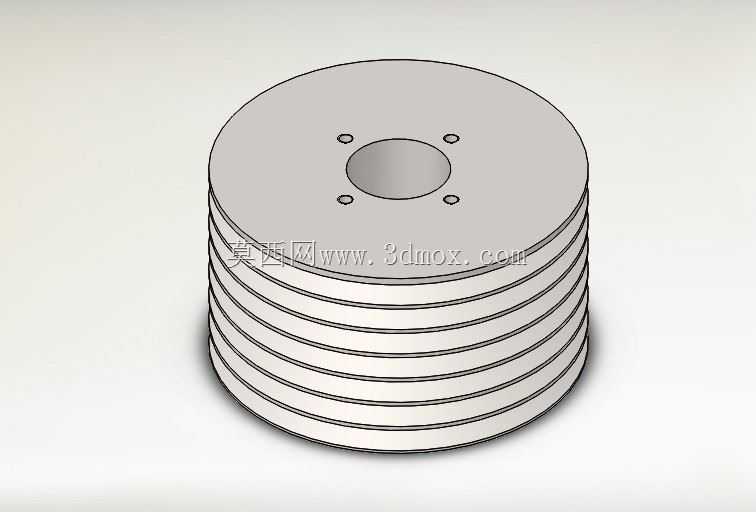

带安装孔多层环形散热铁箍结构件

　　该叠层环形构件常出现在需要周向散热、轴向限位的传感检测或小型机电装配场景中，比如靠近发热源的检测探头外圈、低速转轴端部的定位箍套，或是小型电磁感应组件的外层导磁散热骨架。实际使用时，构件中心通孔用于穿过被测轴体、感应磁芯或走线，端面四个小孔承担周向固定，既可以穿入螺钉把整个构件锁在安装基板上，也能作为定位销孔与相邻零件保持同轴度。多层环槽并非装饰结构，而是通过增加外露表面积提升空气对流换热效率，同时每一道环棱都能在装配时形成轴向定位台阶，方便与垫片、隔套或外壳内壁配合，控制叠装总高并抑制零件窜动。从结构设计角度看，这类零件优先保证同轴度和端面平面度。中心孔与外圆需在一次装夹中完成精车，避免二次找正带来的跳动；四个安装孔采用圆周均布，

　　受力对称，拧紧时不易使构件局部变形。环槽的槽宽、槽深和槽距需要结合发热功率与周边气流方向确定，槽棱处保留微小圆角可减少应力集中，也能避免电镀或涂装时在尖角位置出现积液、起皮。外形边界上，构件整体呈矮圆柱状，外径决定其在装配腔体内所需的径向空间，中心孔直径决定可穿过的轴径或元件尺寸，总高度由环槽数量和两端实体壁厚共同决定。安装时要预留螺钉头或销钉的沉孔空间，若周边存在旋转件，还需核对外径与运动部件之间的安全间隙。建模过程中，先以回转特征生成主体轮廓，再通过圆周阵列完成端面孔，环槽部分可直接在草图中一次画出多层台阶后回转，减少额外特征数量。工程图中应标注中心孔与外圆的同轴度、两端面平行度以及安装孔位置度，这些公差直接影响装配后传感器或机电组件的对中精度。对于需要长期受热的工况，选材和表面处理也要与结构匹配：铁质基体有利于导热和导磁，环槽增大散热面积，端面平整区域则保证与安装面充分贴合，降低接触热阻。
