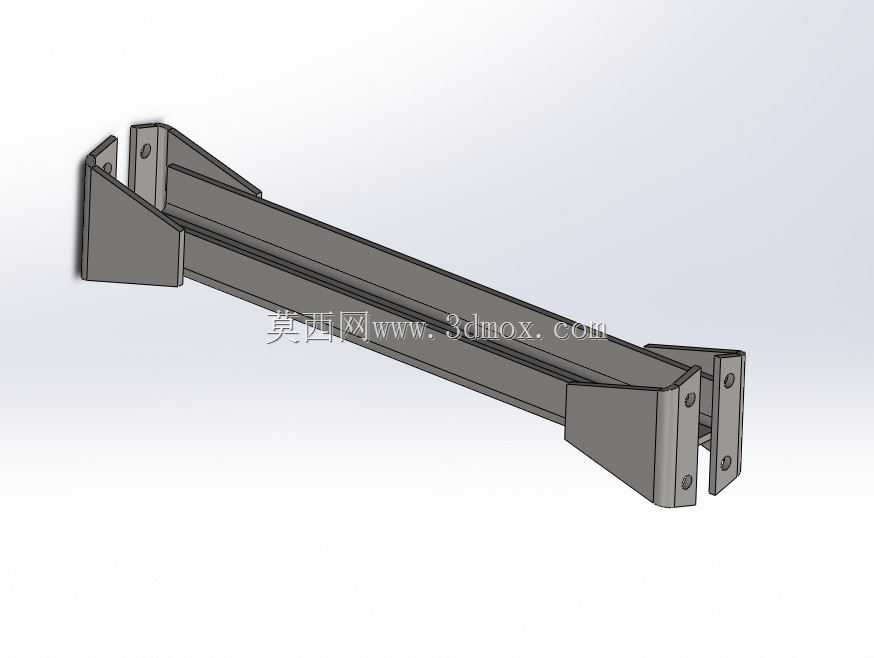

双端带安装耳板的长型槽钢结构支撑件

　　该构件以标准槽钢作为主体受力基材，沿长度方向保留槽钢原有的C型截面形态，无需额外做截面铣削加工，可直接利用型材本身的抗弯截面模量承担纵向载荷，相比实心方钢构件能在同等承重能力下降低40%左右的自身重量，适配对安装件自重有严格限制的设备装配场景。构件两端分别焊接有对称分布的立式安装耳板，耳板上预先加工有同轴度公差控制在0.1mm以内的通孔，可直接穿入螺栓完成与相邻设备部件的铰接或刚性固定，无需现场二次配钻，能大幅缩短现场装配的调校周期。两端耳板与槽钢主体的连接位置额外加焊了三角形加强筋，筋板分别贴合耳板内侧与槽钢翼缘表面，焊缝采用连续角焊工艺，可避免构件在承受交变载荷时耳板与主体连接处出现应力集中开裂的问题，

　　适配长期承受往复振动的设备安装工况。从安装边界来看，构件整体长度可根据跨距需求调整，两端耳板的孔位间距严格匹配对应设备的安装基座尺寸，安装时仅需将两端耳板卡入对应基座的连接卡槽内，穿入锁紧螺栓即可完成固定，不需要额外设计转接件，可直接用于输送设备的侧边横梁支撑、大型传感器的安装支架、户外设备的悬挑承重架等场景。设计过程中优先选用型材加工而非整块板材折弯，一方面是型材本身的成型精度更高，长方向直线度可控制在每米0.5mm以内，能避免长构件出现侧弯导致安装错位；另一方面型材的采购成本更低，加工工序仅需切割、焊接、钻孔三步，不需要大型冲压设备即可完成小批量生产。构件表面做喷砂氧化处理，可适应潮湿多尘的工业环境，不会轻易出现锈蚀剥落的问题，

　　两端耳板的安装孔周边做了倒角处理，可避免螺栓穿入时被孔边毛刺刮伤螺纹，也能减少应力集中导致的孔位开裂风险。在实际选型应用时，可根据实际承载的载荷大小调整槽钢的型号规格，耳板的厚度也可随载荷等级做对应调整，不需要改变整体的连接结构形式，具备较强的通用适配性。
