多孔分流式工业管路喷嘴结构

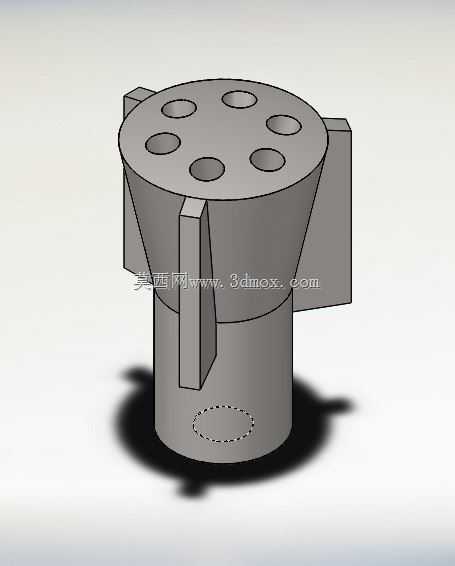

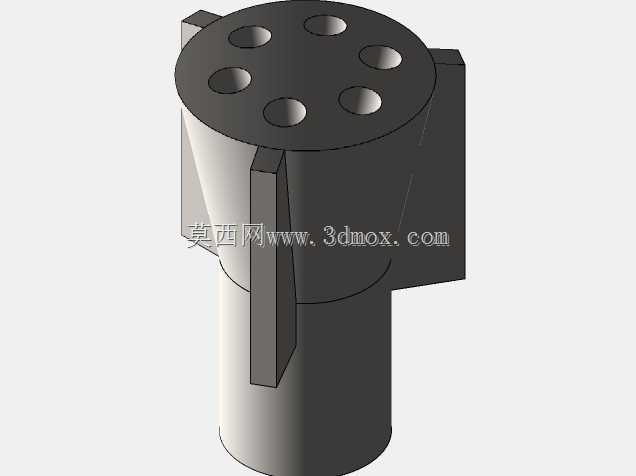

　　该零件属于流体管路系统中的末端分流与喷射构件，常见于小型气动吹扫、雾化喷涂、介质分配以及传感器配套气路模块中。上部圆盘开设六个均匀分布的通孔，可将单一入口介质分成六路独立输出，孔位按圆周排布，能够保证各出口之间的流阻偏差控制在较小范围内，避免局部流量过大或过小。锥台过渡段把上部圆盘与下部圆柱筒体连接起来，既减少流道截面突变带来的压损，也增强整体刚性，使零件在受压或紧固时不易出现应力集中。下部圆柱段为主要插入与定位部位，外圆可直接嵌入配套基座或管路孔内，底部环形虚线区域对应密封配合边界，装配时可配合O形圈或端面密封垫实现介质防漏。圆周方向伸出的四个矩形凸耳承担安装限位与周向止转作用，其中两个凸耳位于圆盘两侧，另外两个沿筒体向下延伸，

　　能够在装入支座后限制喷嘴转动，并为压紧、卡接或螺钉固定提供受力面。从建模逻辑看，先由下部圆柱与上部锥台、圆盘构成主体回转轮廓，再在顶面阵列切除六孔，最后拉伸形成四处凸耳，结构层次清晰，特征顺序符合实际加工思路。若采用机加工方式，下部外圆与上端面可一次装夹车削完成，保证同轴度；六孔可通过钻模或数控钻削保证位置度；凸耳侧面则适合铣削加工。若用于注塑或压铸，锥面与直壁之间已预留平滑过渡，拔模方向沿筒体轴线即可，侧向凸耳虽会增加局部成型复杂度，但不存在深槽或倒扣，整体脱模难度可控。选型时需要重点核对下部圆柱外径、插入深度、上端圆盘直径以及凸耳外伸尺寸，这些尺寸决定其能否进入既定安装空间；六孔孔径与分布圆直径则直接决定单路流量与喷射覆盖范围。

　　在传感器相关应用里，这类构件常作为气幕形成、多点采样或压力引导部件，要求各出口一致性较好，因此孔口边缘应去除毛刺，流道内避免台阶与尖角，以降低紊流和积尘风险。整体外形紧凑，没有多余装饰，所有几何特征均服务于密封、定位、分流与安装，适合在空间受限的检测工装、小型流体控制台及自动化吹扫工位中使用。
