电机安装用钣金支撑固定支架结构

　　该构件属于小型动力单元配套的钣金安装支撑件，主要用于在紧凑设备腔体内固定基础电机，将电机本体与设备底板、机架立面建立刚性连接，同时通过两侧延展的折弯翼板分散运行振动，避免电机轴系与被驱动件出现同轴度偏移。在输送线辊筒驱动、小型自动化分拣模组、实验台动力头以及桌面式工装夹具的动力布局中，这类支架常作为电机与机架之间的过渡连接件，替代整块铣削支座以降低整机自重与加工成本。

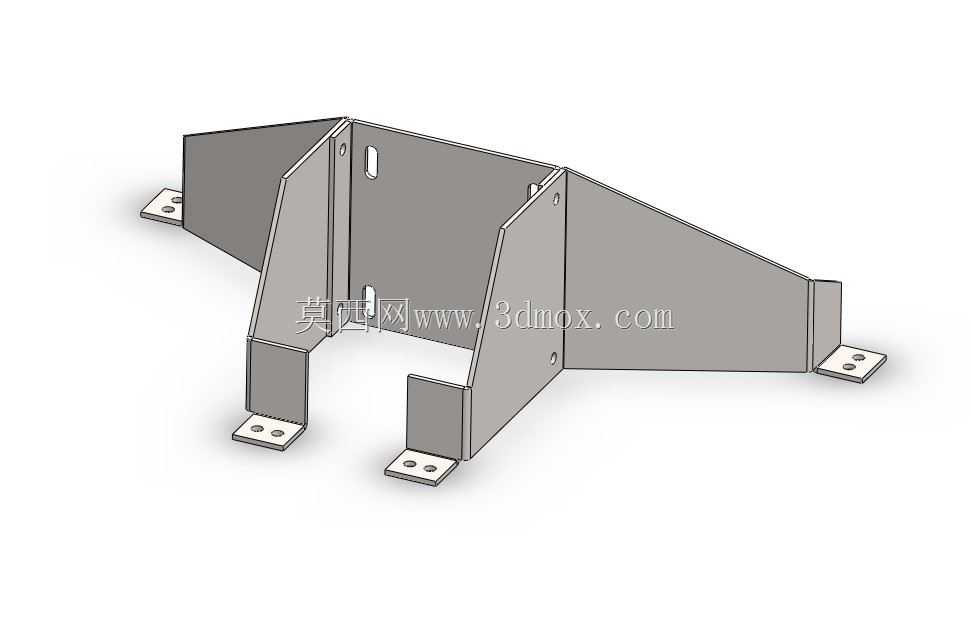

　　从结构形态看，构件采用薄钢板经折弯、冲孔一体成型，中部立板区域预留电机贴合安装孔位，两侧斜向折弯形成三角加强形态，底部延伸出四个带安装孔的支脚，支脚平面与中部立面保持垂直，可直接贴合设备安装基面。这种多支脚布局能够约束支架在X、Y、Z三个方向的位移，斜向翼板则提升了抗扭转刚度，当电机输出轴承受径向带轮张紧力时，支架不会出现明显的侧向倾覆变形。

　　设计思路上优先考虑了钣金工艺的成型可行性，所有折弯边预留了合理的折弯半径，孔位距离折弯线保留足够边距，避免冲孔后折弯出现孔位拉伸变形。中部立板的开孔兼顾电机定位止口与螺栓穿装空间，部分长圆孔可用于补偿安装时的位置公差，方便在装配阶段微调电机轴心高度与带轮中心距。底部支脚的安装孔按对称阵列布置，既可以适配标准铝型材机架的槽距，也能在钢板焊接机架上通过螺栓直接固定。

　　安装边界方面，支架整体占用空间随底部支脚外扩而形成梯形投影，中部立面高度需匹配电机机座的安装孔中心高，两侧翼板向外延展的宽度决定了与周边线缆槽、传感器支架的最小安全间隙。实际选型时需核对电机机座的贴合面尺寸，确保电机外壳不与支架折弯边发生干涉，同时底部支脚的孔位应与设备基面的预埋螺母或型材槽位对齐。支脚底面建议增加平垫或减震垫，既能弥补板材轻微的平面度误差，也可削弱电机启停阶段的冲击传递。

　　结构受力路径清晰：电机自重与输出扭矩先传递至中部立板，再经两侧斜向折弯分散到底部四个支脚，最终由连接螺栓传入机架。相比单侧L型支架，这种对称式支撑在电机正反转切换时具有更好的稳定性，可减少支架根部的应力集中。建模时需重点还原折弯系数、孔位相对位置以及支脚平面的共面要求，这些尺寸直接影响下料折弯后的装配精度。
