传感设备配套金属承载安装板

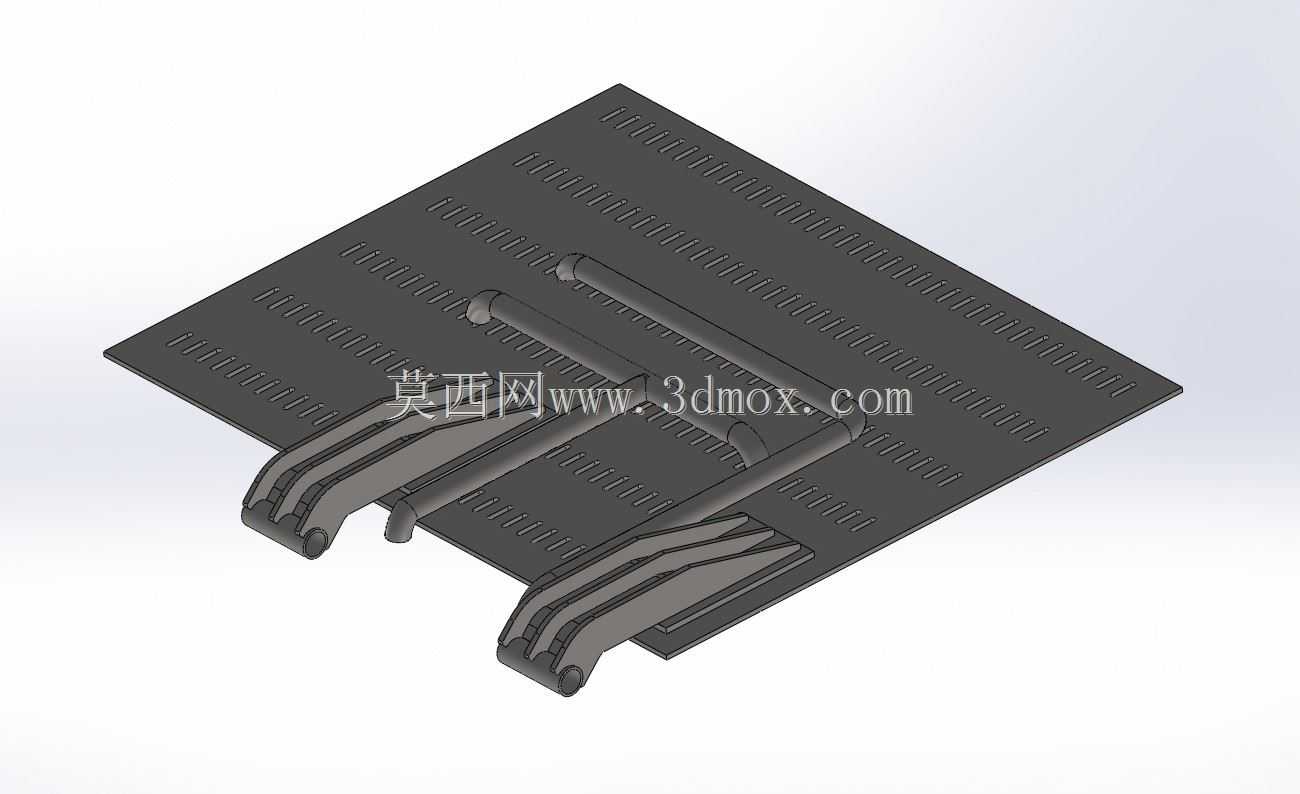

　　这款金属板属于传感检测单元的配套承载构件，在工业现场的物料分拣工位、自动化产线的位置检测段、精密装配设备的感应模组安装位都能见到这类构件的应用。它的核心作用是为感应元件、配套走线以及附属夹持结构提供平整且刚性足够的安装基准，避免检测部件在设备长期运行中出现位置偏移，保障检测信号的稳定性。

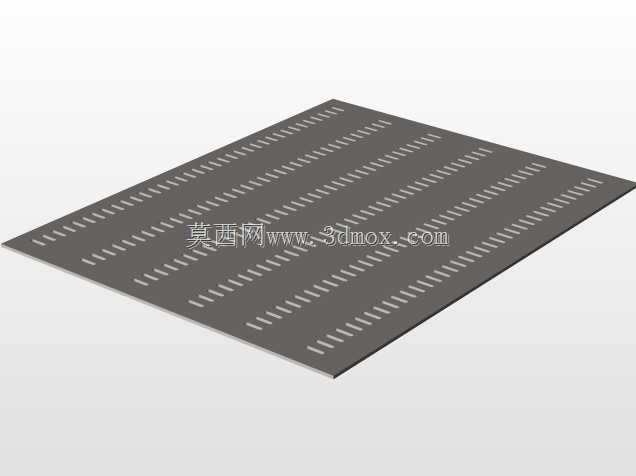

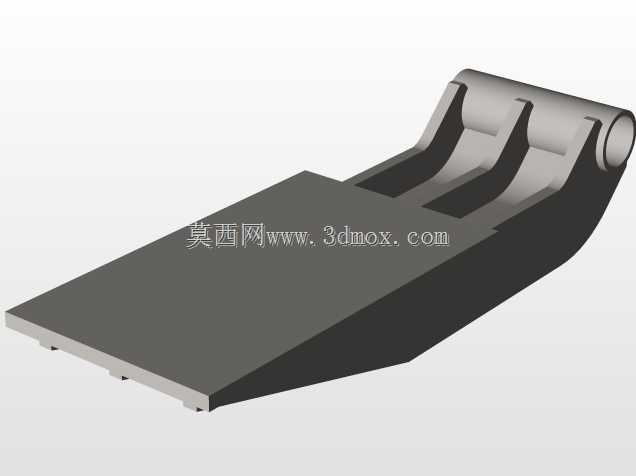

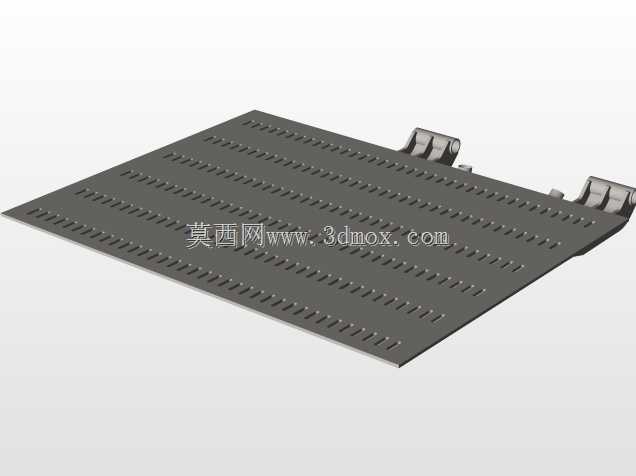

　　从结构设计来看，板体主体采用大面平整的薄板构型，板面排布的多组规整槽纹，一方面可以在不额外增加板厚的前提下提升板面的抗弯折刚度，抵消薄板自身易翘曲的缺陷，另一方面也能为不同规格的传感元件提供灵活的安装调节余量，适配不同安装孔距的检测部件，不用针对单一元件单独定制基板。板体一侧延伸出的两组带铰接孔的夹持臂，是整个构件的功能延伸结构，铰接孔的同轴度在建模阶段就做了公差约束，保证配套销轴穿入后，夹持结构可以顺畅转动，不会出现卡滞或旷量过大的问题；臂身的加强筋构型顺着受力方向布置，能承受夹持动作带来的侧向载荷，避免长期往复动作后臂身出现断裂变形。

　　设计过程中优先兼顾了安装边界的适配性，板体的整体外轮廓尺寸可以直接嵌入多数常规传感支架的安装槽内，不需要对现有设备的安装位做二次切割改造。板面的所有棱边都做了倒钝处理，既避免装配过程中划伤操作人员，也防止尖锐棱边割损传感部件的连接线缆。夹持臂与主板体的衔接位置做了圆弧过渡，消除了应力集中的风险，在承受交变载荷时不会在衔接处萌生裂纹。

　　建模阶段对板体的安装基准面做了平面度约束，保证装配后传感元件的检测面与被测物体的相对位置精度，铰接孔的中心距、孔轴配合间隙都按照常用的工装配合公差设定，既保证转动灵活性，又能控制夹持定位的重复精度。这类构件不需要复杂的成型工艺，采用常规钣金下料后配合简单的折弯、机加工即可完成生产，后期维护更换成本低，能快速适配不同工业场景下的传感组件安装需求。
