闭式离心叶轮流体机械结构设计

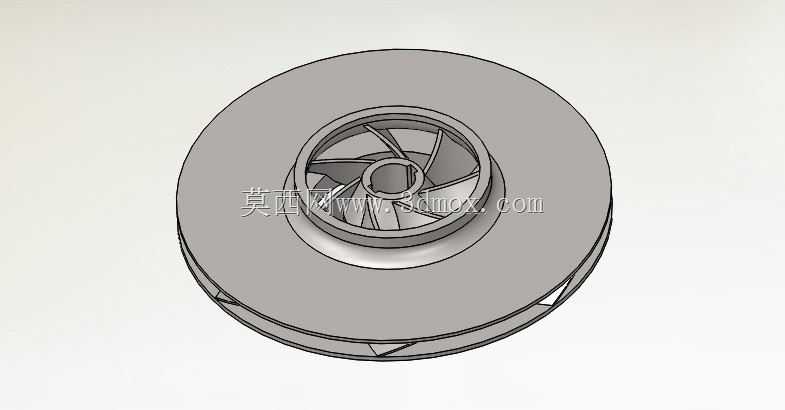

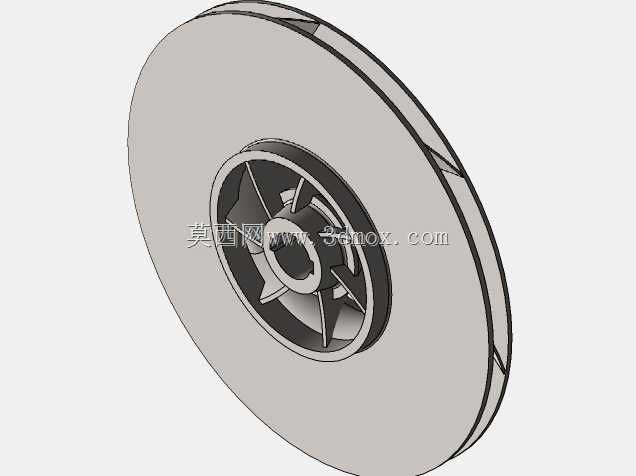

　　该模型呈现的是一种闭式离心叶轮结构，常见于单级离心泵、多级泵中段、小型风机及部分涡轮机械中，作为直接对流体做功的核心旋转部件，其几何形态直接决定设备的扬程、流量、效率与运行稳定性。模型采用轮盘、轮盖与叶片一体化的闭式构型，相比半开式或开式叶轮，能够有效减少叶片顶端与壳体之间的间隙泄漏，在输送清洁液体或气体时可获得较高容积效率。

　　从结构上看，轮盘外侧为近似圆盘的承载基体，中心设置带通孔的轮毂，用于与泵轴或电机轴配合并传递扭矩；轮毂与轮盘之间通过圆滑过渡连接，以降低应力集中。叶片位于轮盘与轮盖围成的流道内部，沿周向呈弯曲分布，流体从中心轴向进入后，在叶片推动下沿径向向外加速，最终沿轮盖外缘切向排出。轮盖的弧形收敛轮廓对入口流动具有引导作用，可改善入口冲角，降低冲击损失。

　　设计这类叶轮时，需要同时兼顾水力性能与结构强度。叶片型线通常依据速度三角形确定进出口安放角，再结合比转速选择叶片数与包角；过流表面应保持连续光顺，避免局部突变造成脱流或漩涡。轮毂孔径、键槽或紧定螺钉位置决定了与轴系的安装边界，轮盘外径则与蜗壳或导叶的内流道尺寸相匹配。若用于高速工况，还需校核轮盘外缘的离心应力、叶片根部弯曲应力以及转子的动平衡余量。

　　在实际选型与建模中，该结构可作为清水离心泵、冷却循环泵、暖通风机或小型涡轮增压器压气机叶轮的参考。安装时需保证叶轮入口与密封环、泵体口环之间的同轴度，控制轴向窜动量，并使叶轮背面与泵腔留出必要的间隙，以避免摩擦并平衡部分轴向力。对于三维建模人员而言，重点在于准确构建叶片空间曲面、轮盖回转面以及轮毂与轮盘的过渡圆角，这些细节不仅影响外观，更关系到后续网格划分、流场仿真与数控加工的可行性。
