多工位斜面安装基座结构设计

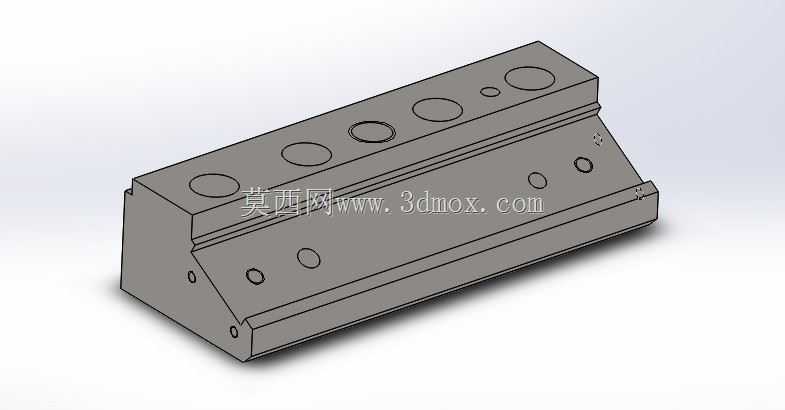

　　该基座采用整体式块状结构，主体呈直角梯形截面，顶面为水平安装面，正面为倾斜安装面，可同时满足水平与倾斜方向的元件排布需求，在空间紧凑的检测工位、小型装配工装以及传感器集成模组中较为常见。设计时优先保证各安装孔位的位置精度与基面的平面度，避免后续装配出现元件干涉或贴合不严的问题。顶面沿长度方向依次布置不同直径的圆孔，可用于安装圆柱类检测元件、导向销或紧固螺钉；孔径按功能区分，大孔通常承担定位或穿装作用，小孔用于螺纹连接或辅助固定。倾斜面上同样分布多组孔位，能够让安装元件以预设角度朝向被测对象，在视觉检测、光电感应、接近开关布置等场景下，可减少额外弯板或角度垫块的使用，使整体结构更加紧凑。基座侧面预留的小孔可用于侧向锁紧、

　　走线固定或安装限位螺钉，底部平直边可直接贴合设备底板、型材台面或工装基板，通过周边螺栓完成固定。从安装边界看，整体长度方向决定了多孔位的排布间距，宽度方向需保证倾斜面与顶面之间留有足够壁厚，以承受安装拧紧力和设备运行中的轻微振动；高度方向则受梯形截面控制，既要为斜面元件提供合适的仰角，又不能占用过多垂直空间。建模过程中需重点控制各孔中心距、孔边距以及斜面与底面的夹角，这些尺寸直接影响元件装配后的指向精度。孔口可根据实际加工需要设置沉孔或倒角，既便于螺钉导入，也能去除锐边。基座材料常选用铝合金或型钢加工件，前者重量轻、易切削，适合检测工装；后者刚性更好，适合承载稍大的执行元件。若用于多品种小批量设备，该结构还可通过改变孔距和斜面角度快速衍生系列型号，降低重复设计成本。整体没有复杂曲面，加工以铣削、钻孔为主，工艺性较好，适合作为自动化设备中传感器、检测头或小型执行件的集成安装载体。
