卧式工业加热罐体支撑结构设计

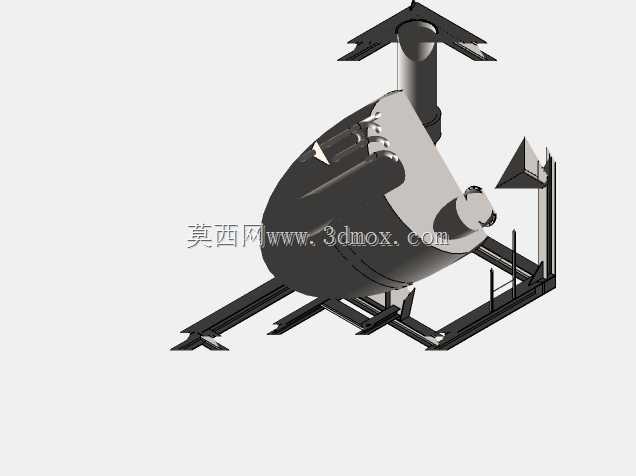

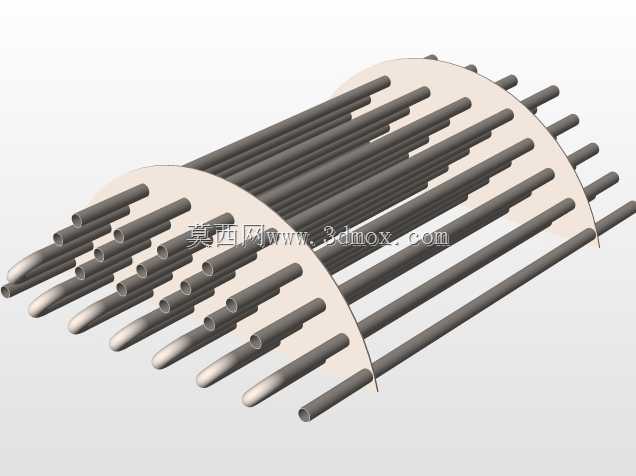

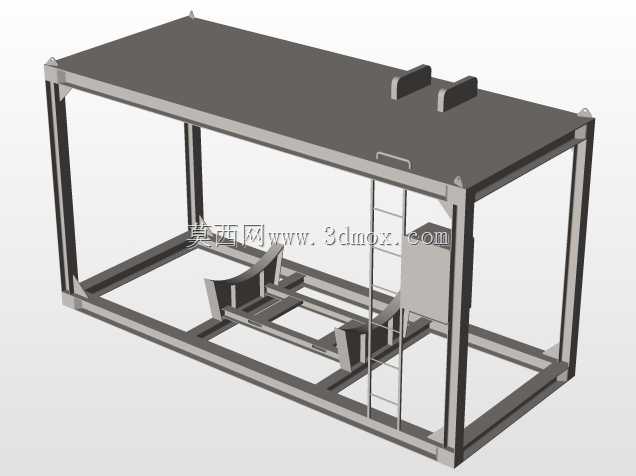

　　该卧式加热装置的三维结构围绕承压罐体与外部支撑框架展开，主体采用横置椭圆封头筒体，顶部设置竖向排气或介质引出管，端部布置多组接管与法兰接口，用于热媒进出、测温测压元件安装及检修通道连接。底部采用型钢焊接成的整体橇式底座，纵梁与横梁形成稳定承托体系，支座位置对应罐体鞍座受力区，可将设备自重、充液重量及热膨胀产生的附加载荷均匀传递至基础平面。在实际工程场景中，这类结构常见于化工、食品、橡塑及暖通供热环节，用来对流体介质进行升温、保温或恒温处理，也可作为小型反应单元的预热段，与泵组、管路和控制系统串联后构成连续加热回路。设计时需要先确定筒体直径、长度与封头形式，再依据工作压力、温度和介质腐蚀裕量选取壁厚；鞍座间距不能简单均分，

　　通常要避开筒体局部应力集中区，并在支座与筒体接触处设置垫板，避免局部接触应力超过许用值。顶部接管的方位和伸出长度需结合阀门操作空间、保温层厚度及管线走向综合确定，端部斜向接口则要考虑与外部管道对接时的法兰对中偏差。橇座上预留的地脚孔位置决定了现场安装边界，运输时整体框架还需承担吊装和颠簸载荷，因此纵梁端部常设置起吊点或叉车位。从建模角度看，筒体与封头采用旋转特征生成，接管通过拉伸与布尔运算完成开孔补强，型钢框架可在焊件环境中按草图路径生成，并同步裁切斜接端头。模型中还应体现管口方位、支座垫板、加强筋及顶部防雨帽等细节，便于后续出工程图和统计材料。热态运行时，筒体沿轴向会产生伸长，支座设计需区分固定端与滑动端，

　　防止热应力被约束后传递到接管；框架横梁与罐体之间应留出保温施工间隙，避免保温层被压坏。整体外形呈卧式低重心布局，相比立式结构更便于操作阀门和观察仪表，但占地面积更大，选型时需结合厂房柱距、检修通道和吊装能力综合判断。
