工业框架式冷却换热支撑工作台结构

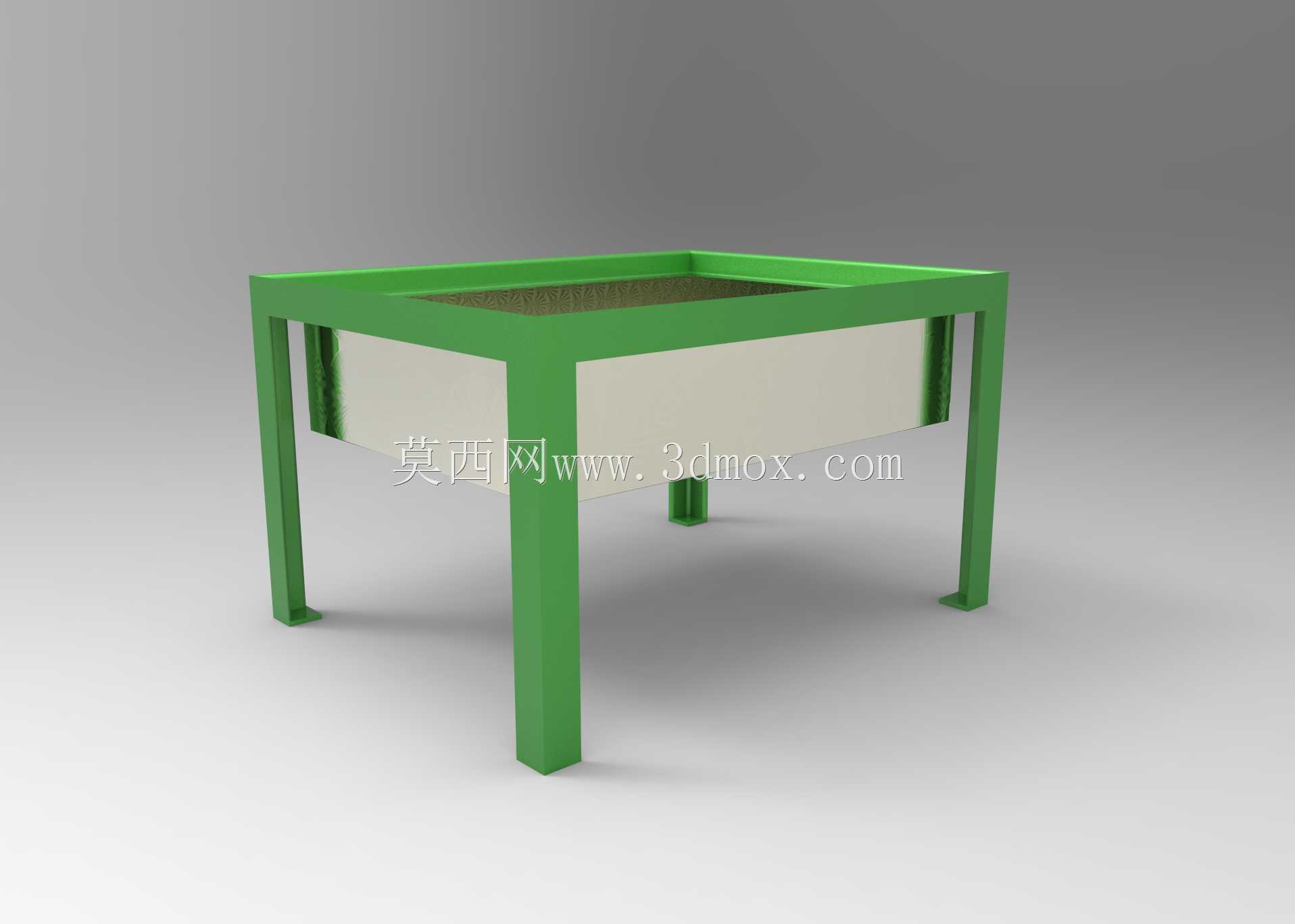

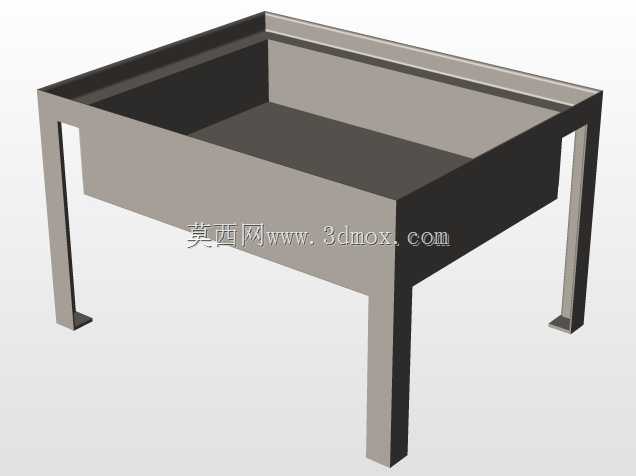

　　该冷却装置采用方管焊接框架作为主体承载结构，四条立式支腿将换热主体抬升至适宜操作高度，整体布局适配生产线旁的工位级散热需求，常见于机加工工序中工件临时降温、小型模具冷却以及实验台架上的介质换热场景。框架顶部预留矩形安装开口，用于嵌入换热芯体或放置待冷却工件，开口四周的边框形成连续限位面，可避免芯体运行中出现横向窜动，同时方便后期拆卸维护芯体，无需整体拆解机架。支腿底部带有平整安装脚板，可通过膨胀螺栓直接固定在混凝土地面，也可加装减震垫脚抵消换热介质流动带来的轻微振动，安装边界需预留支腿外侧至少一百毫米的操作空间，用于紧固螺栓与接管作业。从结构设计思路来看，整体采用开放式框架而非封闭柜体，一方面减少钣金材料用量、降低整体自重，

　　另一方面让换热芯体四周充分暴露在空气中，配合自然对流或外接风冷即可提升散热效率，避免封闭空间内热量积聚。框架内侧设置的围板可对换热芯体形成侧向防护，防止车间内的工件、工具意外磕碰脆弱的散热翅片，同时围板与框架采用可拆卸连接，清理积尘时可快速拆下。设备的接口区域可根据现场管路走向布置在框架后侧或侧面，预留的接管空间不会与支腿产生干涉，适配不同方向的进出水管路排布。支腿的高度设计兼顾操作人员站立作业的舒适性，无需弯腰即可完成工件取放与阀门操作，同时底部留空空间方便清扫地面杂物与铺设管路。整体受力路径清晰，顶部载荷通过四条支腿直接传递至地面，框架横梁与支腿的焊接节点经过加强处理，可承受换热芯体满水状态下的总重量，长期运行不易出现结构变形。该结构既可以作为独立冷却工位使用，也可嵌入自动化生产线中作为工序间冷却模块，适配多品种小批量生产的柔性布局需求，框架上还可预留传感器安装孔位，用于监测介质温度与流量，方便后续接入设备管控系统。
