乘用车辆齿轮齿条转向操纵机构

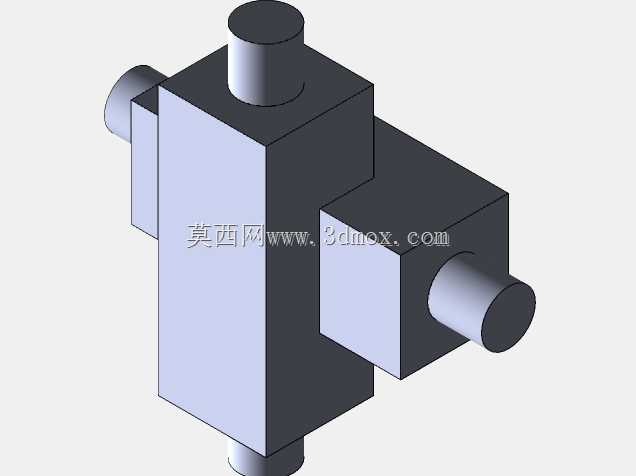

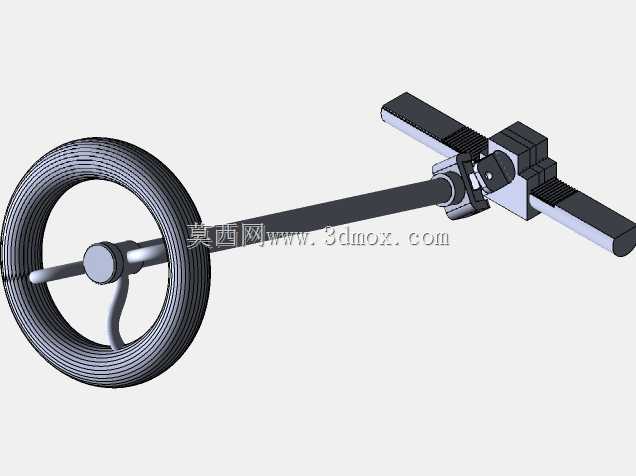

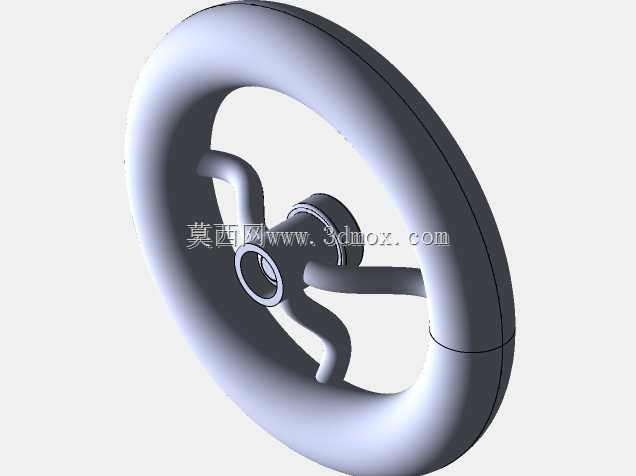

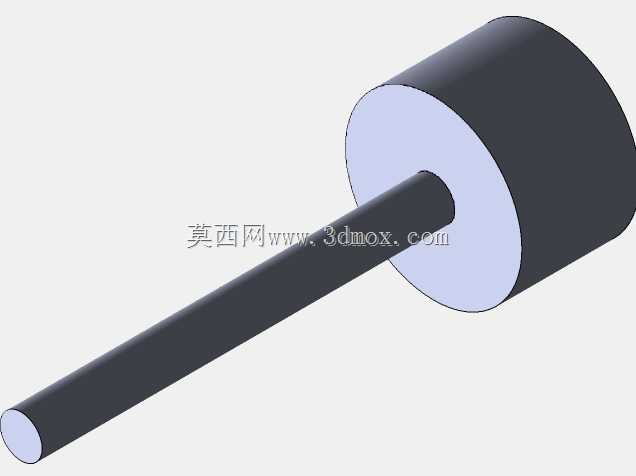

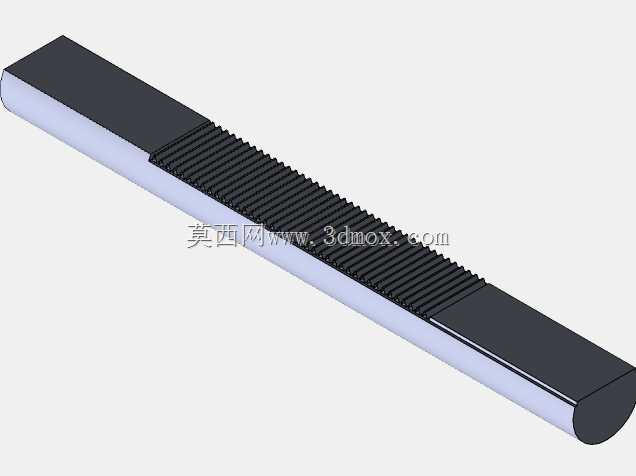

　　该转向操纵机构以常见的齿轮齿条式转向器为核心，完整呈现了从方向盘输入到横拉杆输出的力传递路径，可用于乘用车底盘系统的结构演示、教学培训以及前期方案校核。方向盘采用三辐式轮缘造型，轮缘表面带有防滑纹理，中心轮毂通过花键与转向轴相连，能够将驾驶员施加的圆周力矩稳定传递至转向器输入端。转向轴为分段式刚性轴结构，中间设置有万向节连接结构，可根据驾驶舱布置需求调整轴线走向，既能够避让仪表台内部的线束、空调风道等部件，也能在碰撞工况下通过预设的溃缩行程降低对驾驶员胸部的冲击。转向器壳体采用铝合金材质的轻量化设计，内部集成齿轮、齿条以及导向衬套，齿轮与转向轴末端相连，将旋转运动转化为齿条的直线往复运动，齿条两端通过球头销与横拉杆连接，

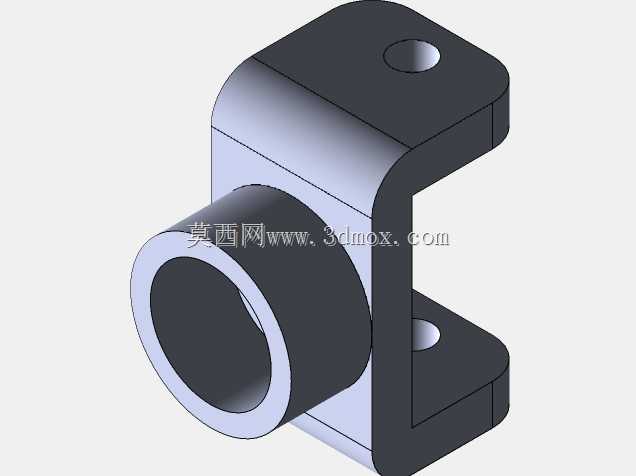

　　最终带动车轮偏转实现转向动作。在实际装车场景中，该类结构广泛应用于前置前驱乘用车以及轻型载货车辆，转向器壳体通过三个安装点固定在副车架或者前围板下方，安装孔位的同轴度直接影响转向手感与齿条磨损速率，建模时已对安装面的平面度、螺栓孔间距做了等比例还原。横拉杆两端的球头采用预紧式结构，可自动补偿磨损间隙，避免转向过程中出现旷量，球头的摆动角度范围覆盖了车轮上下跳动以及最大转向角的复合工况，防止在极限位置出现运动干涉。从设计思路来看，整套机构优先保证传动的可逆性与路感反馈，齿轮齿条的传动比设定兼顾低速转向轻便性与高速行驶稳定性，转向轴的中间支承点位置经过优化，可有效降低高速行驶时转向柱的振动传递。外形边界方面，方向盘外径、

　　转向轴长度以及齿条总行程均参照常规A级车参数设定，横向安装空间覆盖两侧轮距的内侧区域，纵向布置不会与发动机舱内的排气管、制动管路发生干涉，三维结构完整保留了各部件的装配关系，可直接用于运动仿真、干涉检查以及底盘总布置的参考。
