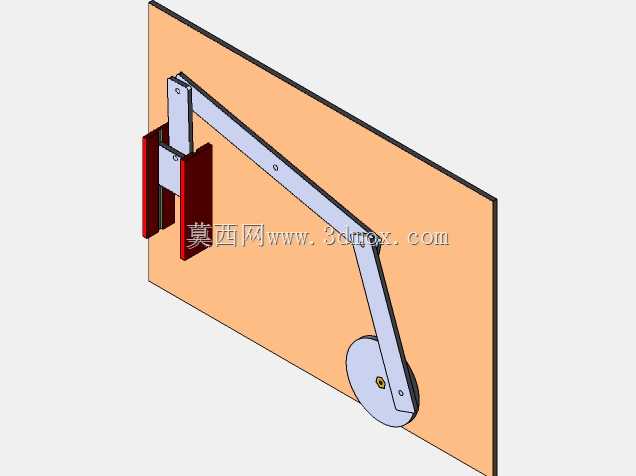

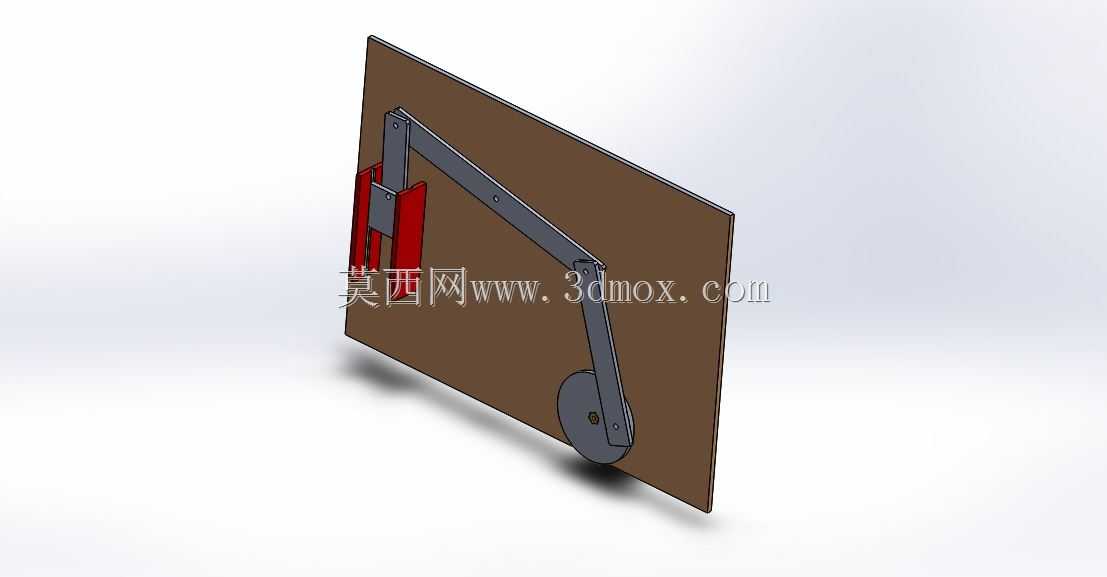

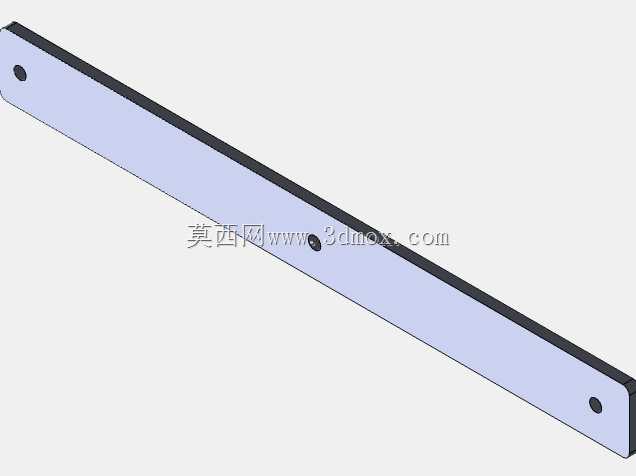

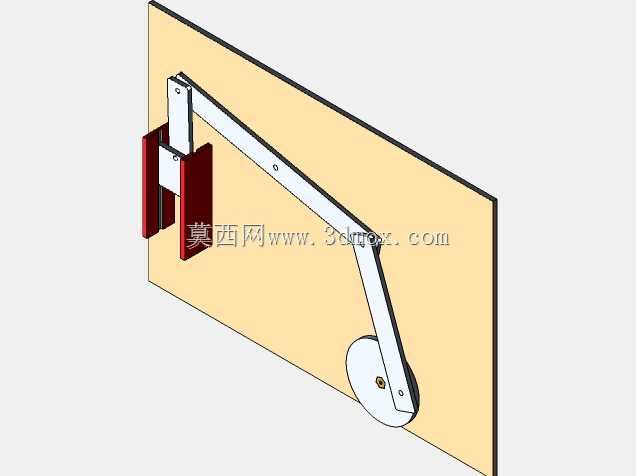

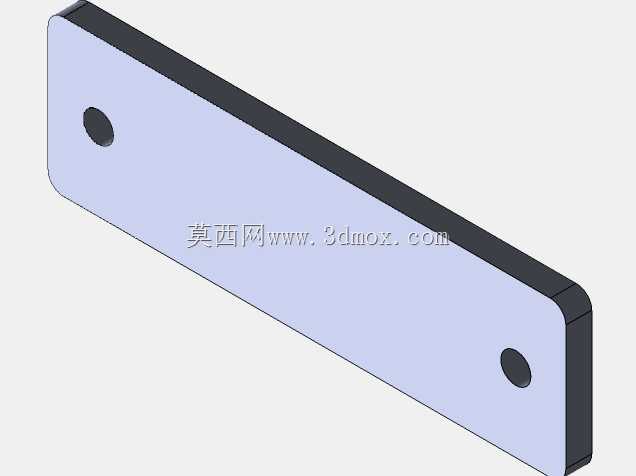

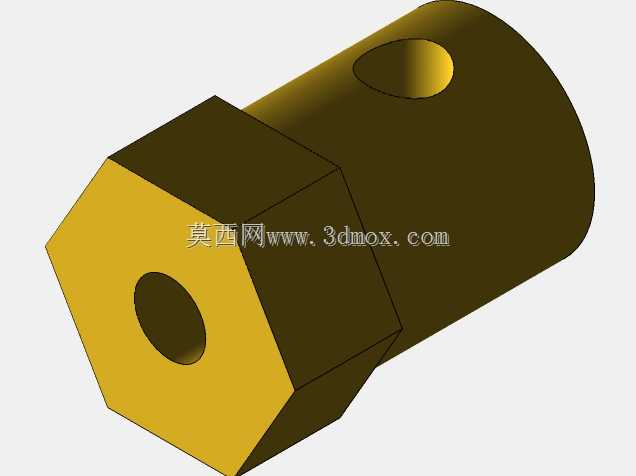

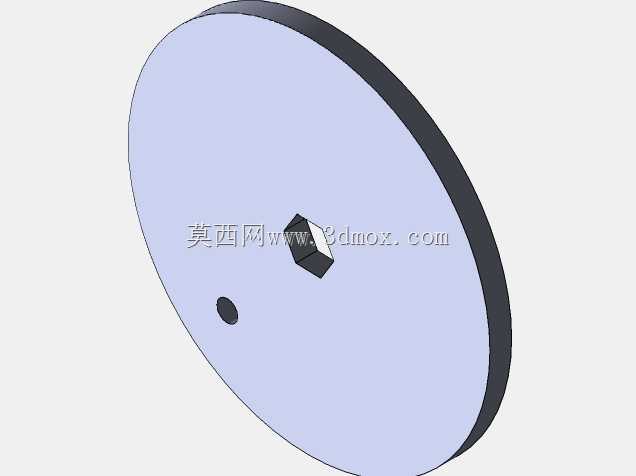

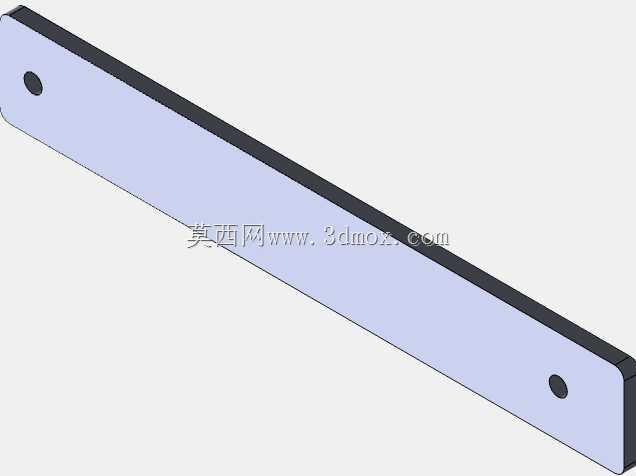

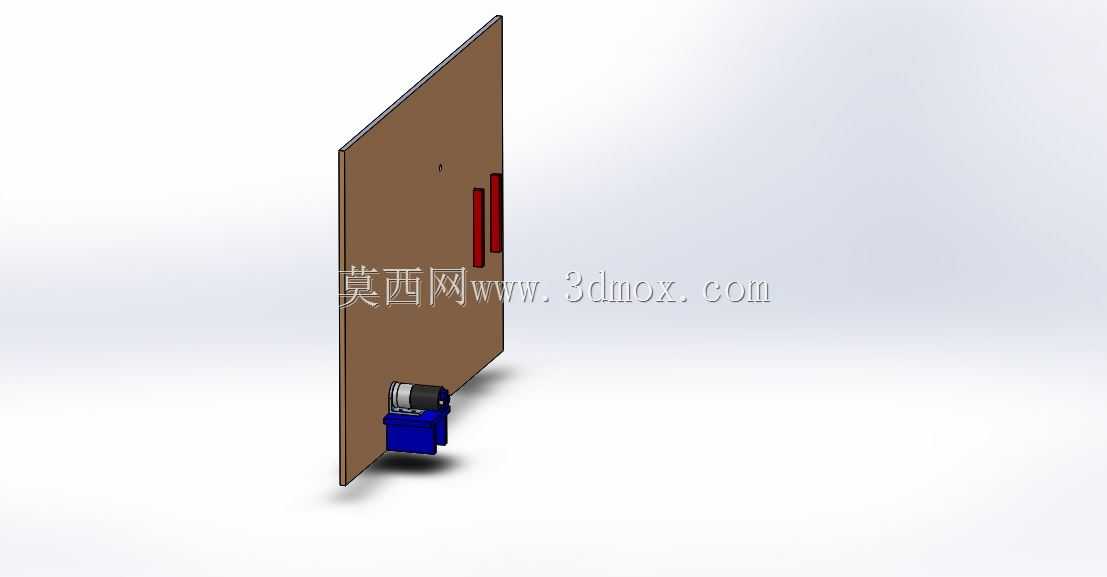

这套铰接连杆式执行结构,常被应用在小型物料抬升、工位辅助举升、轻型工装姿态调整的场景中,区别于液压、丝杆类直驱升降结构,它依靠多段铰接臂的转动配合实现末端执行端的弧线抬升轨迹,在安装空间受限、需要避让周边设备干涉的工位上有独特的适配优势。从结构布局来看,整套机构依托一块立式安装基板完成所有部件的固定,底部的轮式铰接座作为整个臂组的回转支撑基准,通过销轴与下段主臂连接,主臂中段设置铰接点连接上段副臂,副臂末端连接红色的夹持式执行端,各臂段之间的铰接处均采用间隙配合的销轴连接,预留了足够的转动余量避免运动卡滞。设计阶段需要优先核算各段臂长的比例关系,臂长比值直接决定了末端执行端的运动行程与抬升高度,同时要验算各铰接点的受力载荷,

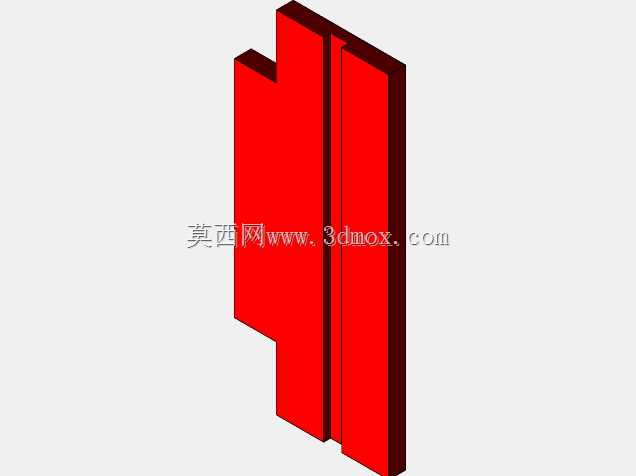

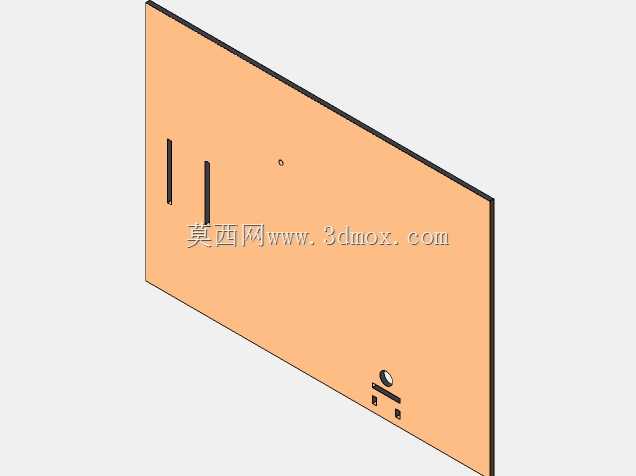

尤其是臂组完全伸展状态下,底部铰接座会承受最大的倾覆力矩,因此安装基板的厚度、铰接销轴的直径都需要匹配对应载荷做强度校核,避免长期运行出现结构变形。安装边界上,整套机构的固定依托基板上的预留安装孔完成,安装时需要保证基板的安装平面垂直度公差控制在合理范围,否则臂组转动过程中会出现偏磨,额外增大转动阻力;末端执行端的夹持开口尺寸可根据实际需要抬升的工件规格做适配调整,当前结构的夹持端采用平行夹片设计,可适配板类、块状工件的托举与夹持。实际运行过程中,底部轮式支撑件可沿预设轨迹滚动,配合臂组的转动实现复合运动,相比单臂回转结构,多段铰接的设计能在更小的安装空间内实现更大的作业覆盖范围,运动过程中各臂段的转动角度经过限位设计,
不会出现过转导致的机构脱开问题,铰接位置可预留润滑注油孔,方便日常维护时加注润滑脂降低铰接副的磨损。这类结构常被集成在小型自动化生产线的上下料工位、仓储轻型物料的取放机构中,也可作为教学演示用的连杆运动案例,帮助从业者理解平面连杆机构的运动轨迹设计逻辑、铰接点受力分布的核算方法,建模过程中各铰接处的配合间隙需要根据实际加工精度做对应设置,避免仿真运动时出现干涉报错,同时要匹配实际零件的加工工艺,比如臂段的折弯处、安装孔的位置都要符合常规钣金、机加工的工艺要求,降低后续实际加工的难度。
