高精度深沟滚珠轴承三维结构建模

　　在各类旋转传动机构的设计选型环节中，滚珠轴承是应用覆盖范围最广的支撑类基础部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、精密检测仪器的旋转轴系，再到工程机械、交通运输设备的转动部位，都能见到这类部件的身影。它的核心作用是承接轴系运转过程中的径向与轴向复合载荷，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时把轴系的径向与轴向窜动量控制在设计允许的公差范围内，保障整套旋转机构的运转精度与服役寿命。

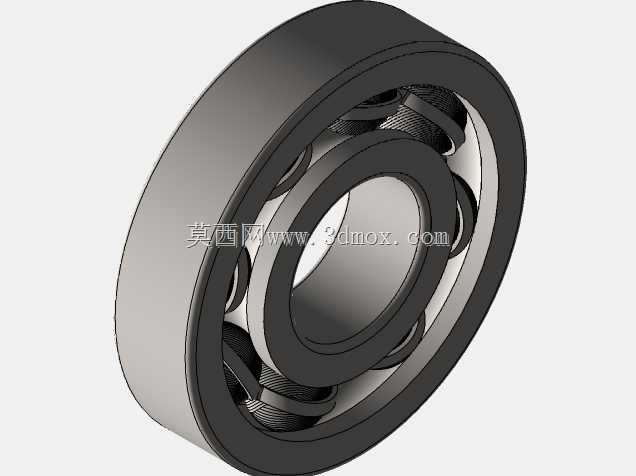

　　本次建模的滚珠轴承采用经典深沟球结构构型，建模过程中严格遵循通用轴承的尺寸配合规范，先完成内圈、外圈的滚道型面构建，滚道的曲率半径与滚动体直径的匹配关系完全符合工程设计要求，避免出现滚道与滚珠接触应力过大的问题；之后按照等节距排布完成滚动体的阵列装配，再配套设计冲压成型的保持架结构，保持架的兜孔间隙控制在合理区间，既可以将每粒滚珠均匀分隔开，避免滚动体之间直接接触产生额外摩擦与磨损，又能给润滑介质留存足够的存储空间，保障运转过程中润滑脂可以均匀覆盖所有接触摩擦面。

　　从安装边界来看，该模型的内圈内径、外圈外径、装配总宽度都参考常用标准深沟球轴承的尺寸公差带设计，内圈与轴的配合选用基孔制过渡配合，外圈与轴承座孔的配合选用基轴制间隙或过渡配合，可根据实际工况的载荷大小、转速高低、冲击振动情况调整配合公差等级。模型完整还原了轴承各部件的装配关系，内圈与轴同步旋转，外圈固定于轴承座内，滚动体沿内外圈滚道做公转与自转运动，保持架随滚动体同步公转，各部件之间不存在干涉问题，可直接用于装配仿真、运动干涉校验、机构运转动画演示等场景，也能为非标设备设计时的轴承选型、安装位结构设计提供直观的三维参考，帮助设计人员提前核对轴承与周边密封件、端盖、轴肩、轴承座挡边的位置关系，避免实际加工装配时出现尺寸干涉、配合错位等问题。在精密传动场景下，这类轴承的径向游隙、轴向窜动量都经过设计校核，能够满足中低转速下的旋转精度要求，适配多数常规工业设备的传动支撑需求。
