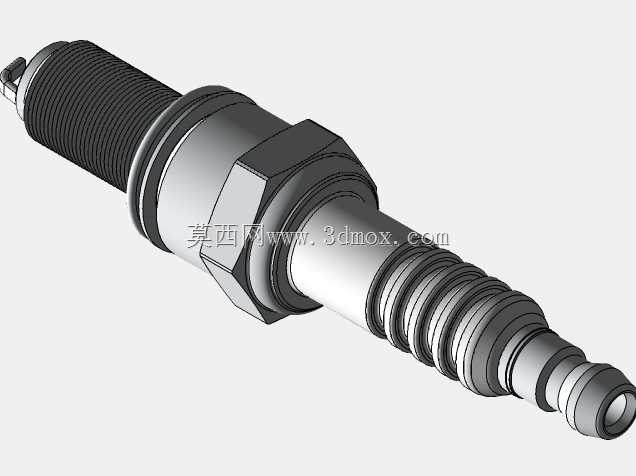

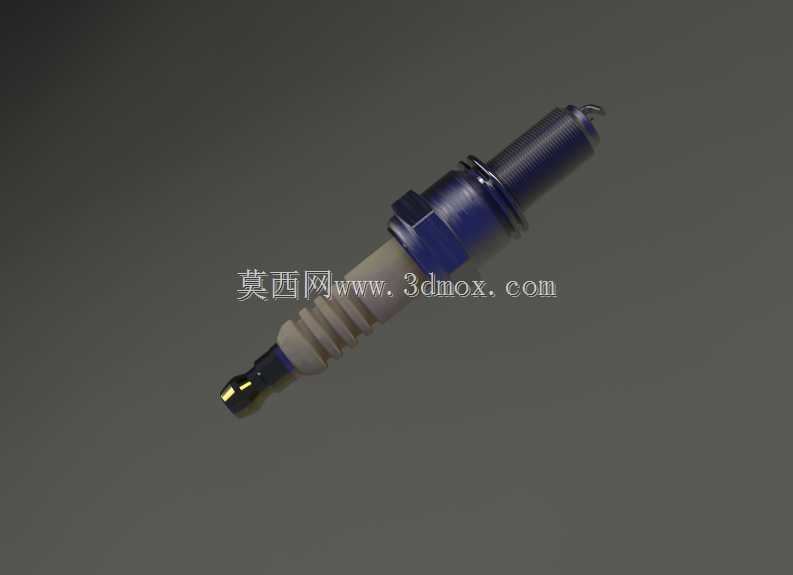

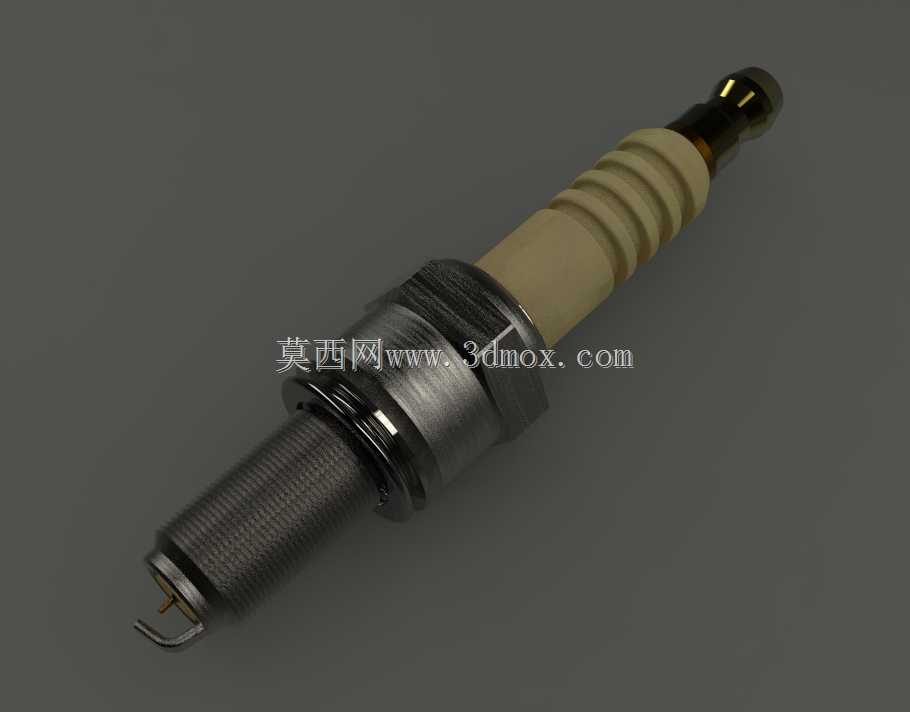

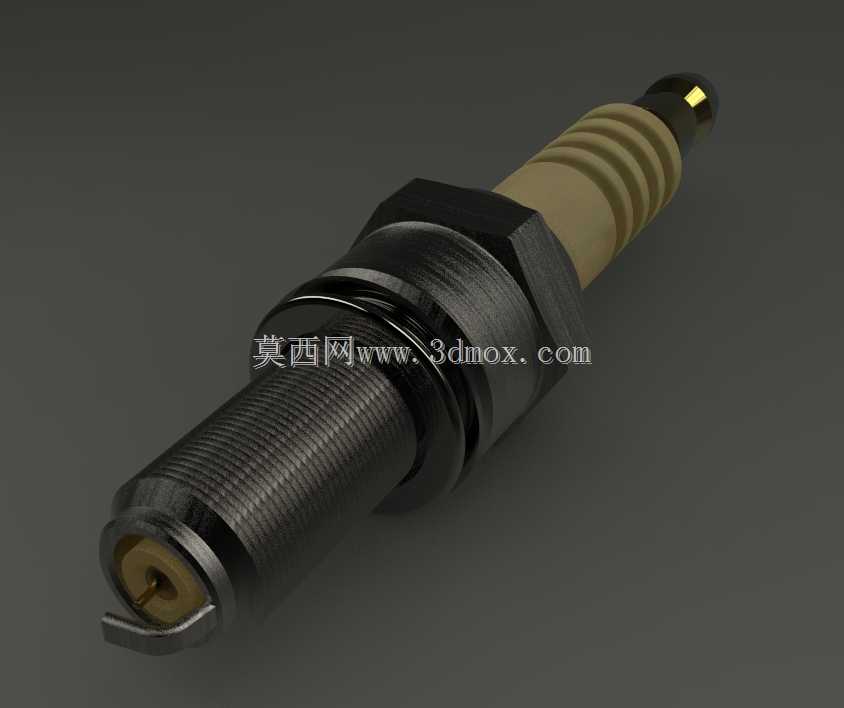

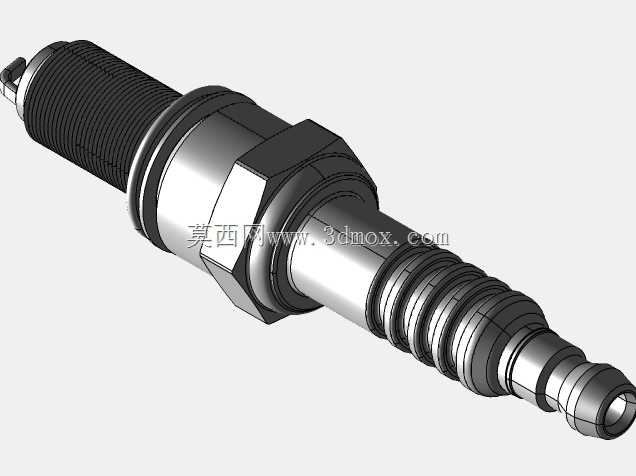

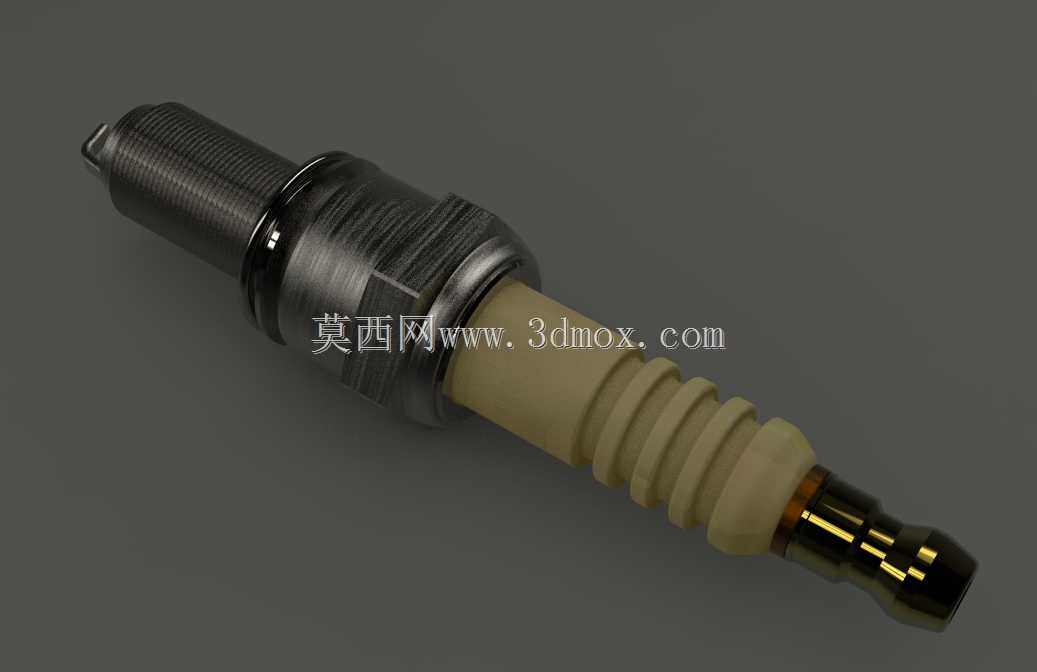

车用点火火花塞结构三维设计

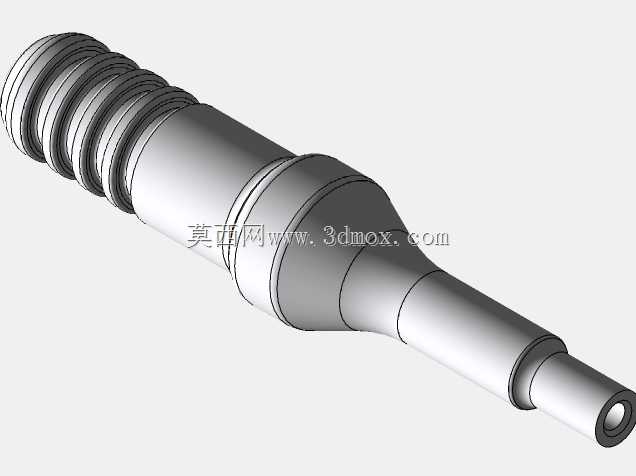

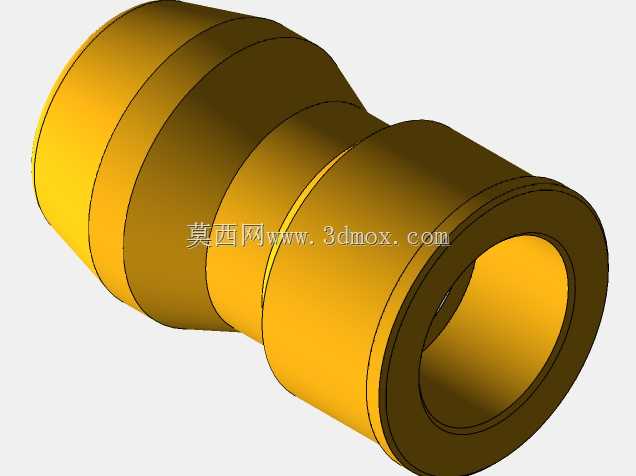

　　做发动机周边零部件建模时，火花塞是绕不开的小尺寸核心件，别看着零件体量不大，它的安装匹配精度直接决定缸内点火可靠性，建模时要兼顾结构还原度和安装边界的准确性。日常做动力系统匹配时，这类零件主要用在汽油内燃机的燃烧室顶部，负责把高压脉冲电流转化为电极间的电火花，点燃气缸内被压缩的油气混合气，是发动机做功冲程的触发部件，不管是乘用车、商用车的汽油动力单元，还是小型通用汽油机、摩托动力单元，都要用到同结构原理的点火部件。建模时首先要理清各段结构的功能逻辑：最顶端的接线螺母是高压线束的插接位，要做标准的六角卡接结构，保证和点火线圈输出端的插接卡扣能完全贴合，避免车辆运行振动导致的松脱接触不良；往下的绝缘瓷体是核心绝缘结构，

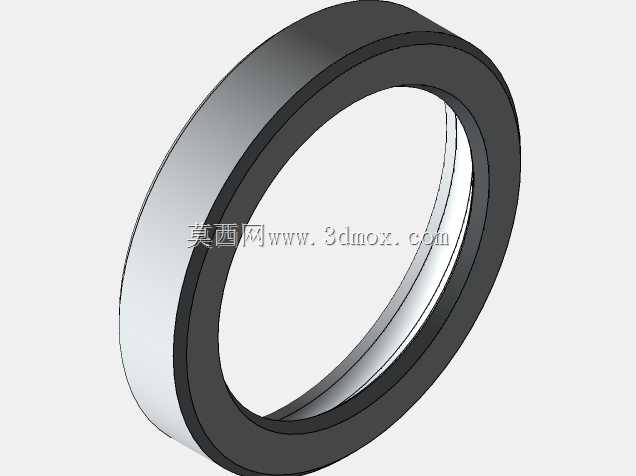

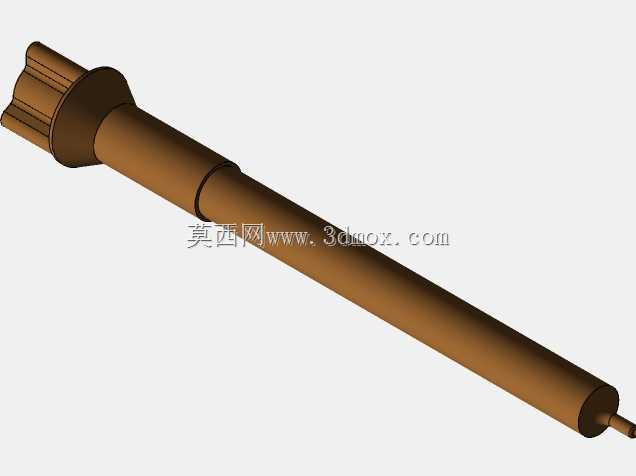

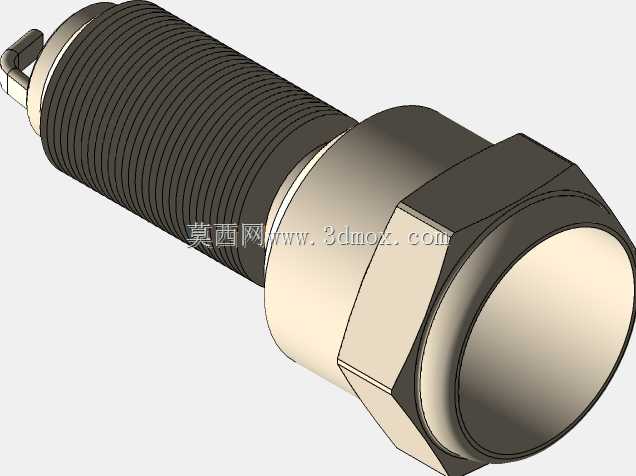

　　要做出多道伞棱结构，这部分不是装饰，是为了增加表面爬电距离，避免高压电在瓷体表面形成闪络击穿，建模时要注意瓷体和金属壳体的压装配合段过盈量的体现，实际生产中这部分是高温压装密封，要保证燃烧室的高压燃气不会从配合缝隙泄漏。中间的金属壳体要做标准的六角拧装结构，螺纹段要匹配对应缸盖的火花塞安装孔螺纹规格，建模时要严格卡螺纹公称直径、螺距、拧入深度的尺寸边界，螺纹末端的密封垫圈位置要预留安装间隙，保证拧紧后垫圈被压平，实现安装位的径向密封，避免缸压泄漏。最下端的电极部分要区分中心电极和侧电极，中心电极从瓷体中心伸出，侧电极焊接在壳体下端折弯对准中心电极，两者之间的点火间隙要按常规民用车型的标准值预留，这个间隙大小直接影响点火能量，

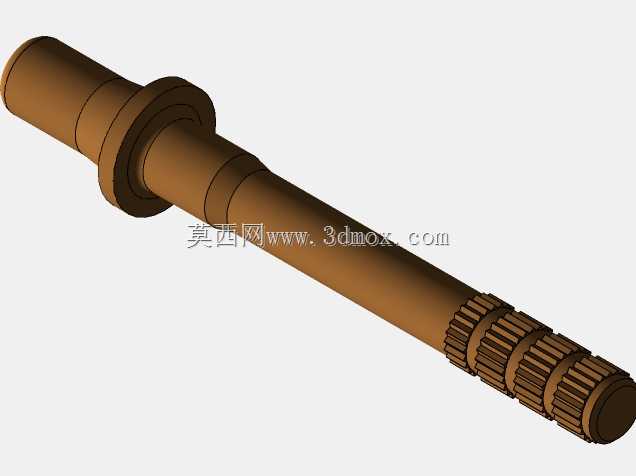

　　间隙过大跳火需要的电压更高，容易出现缺火，间隙过小则火花能量不足，混合气点燃不充分。建模时还要注意各段的同轴度要求，从接线端到中心电极的整段导电体要和壳体、瓷体保持同轴，避免安装后电极偏斜，导致点火位置偏离燃烧室设计的最优点火点，影响燃烧效率。另外要考虑零件的实际工况温度，不同段的材质差异在结构上也要有所体现，瓷体段的耐高温绝缘特性、金属壳体的导热散热结构、电极端的耐高温合金结构，都要在外形上做出区分，方便后续做装配仿真和干涉检查时，快速识别各功能段的位置，避免和缸盖冷却水套、气门结构出现干涉。
