孔克尔铰接式机械关节结构设计

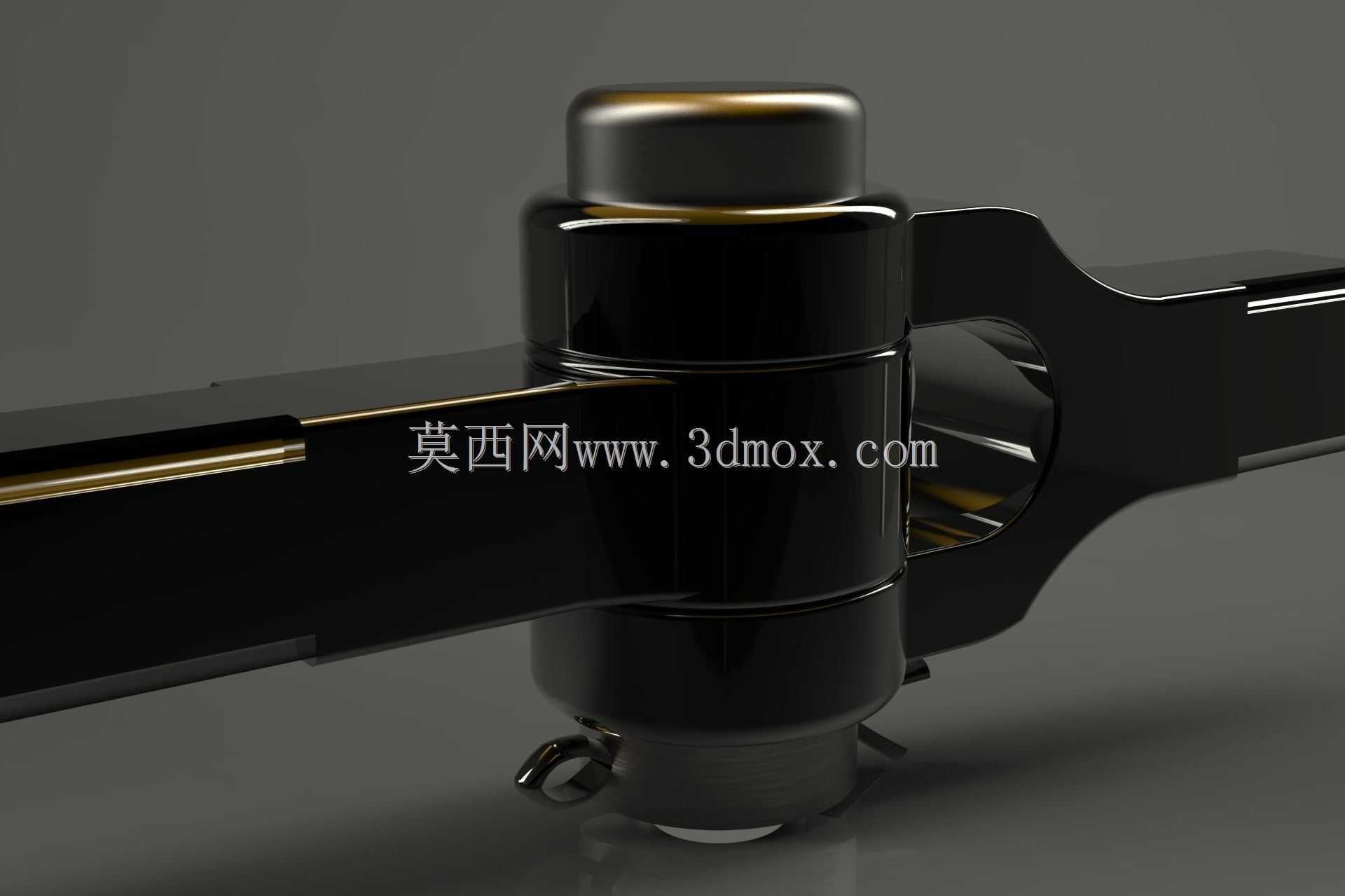

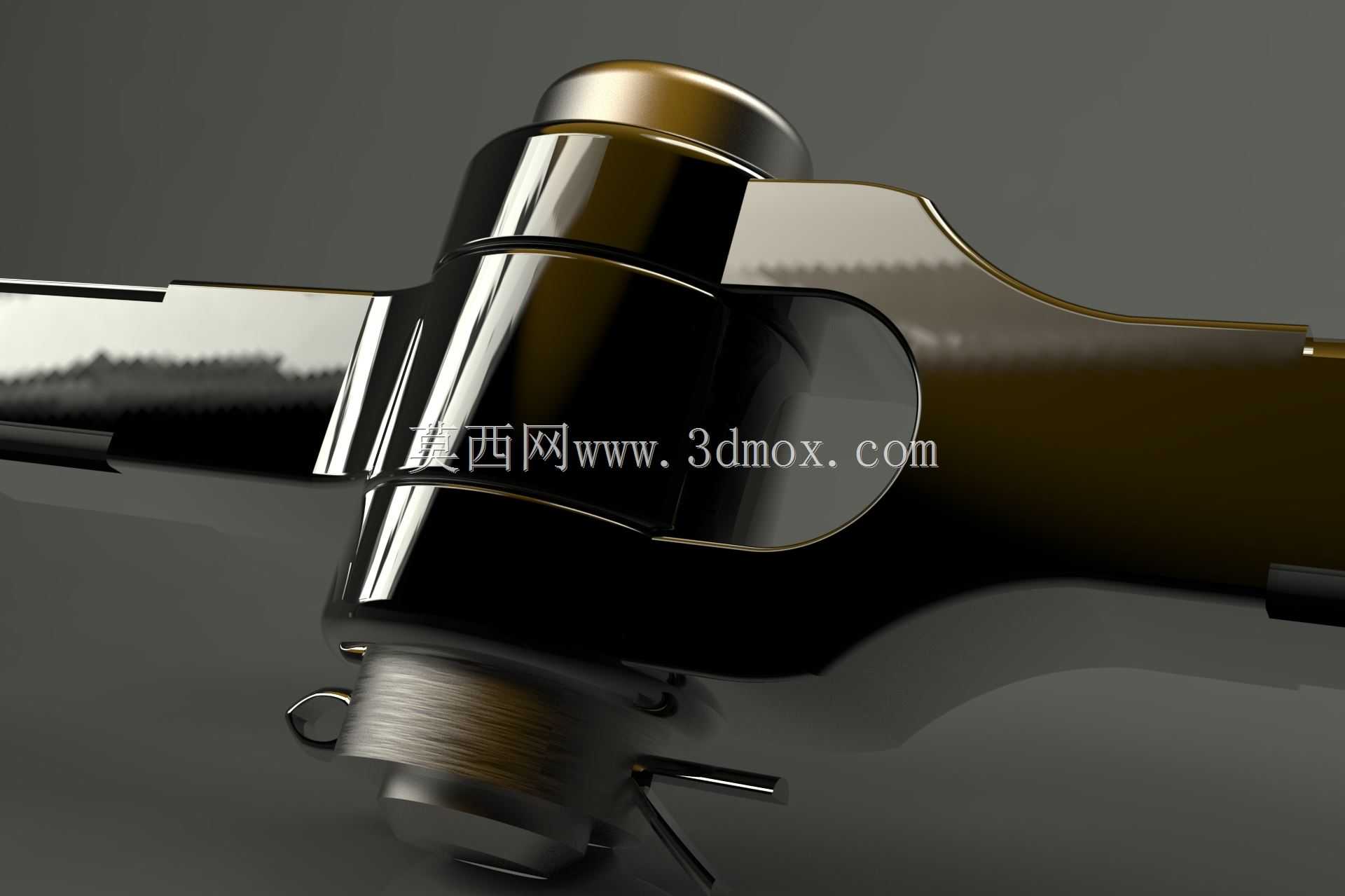

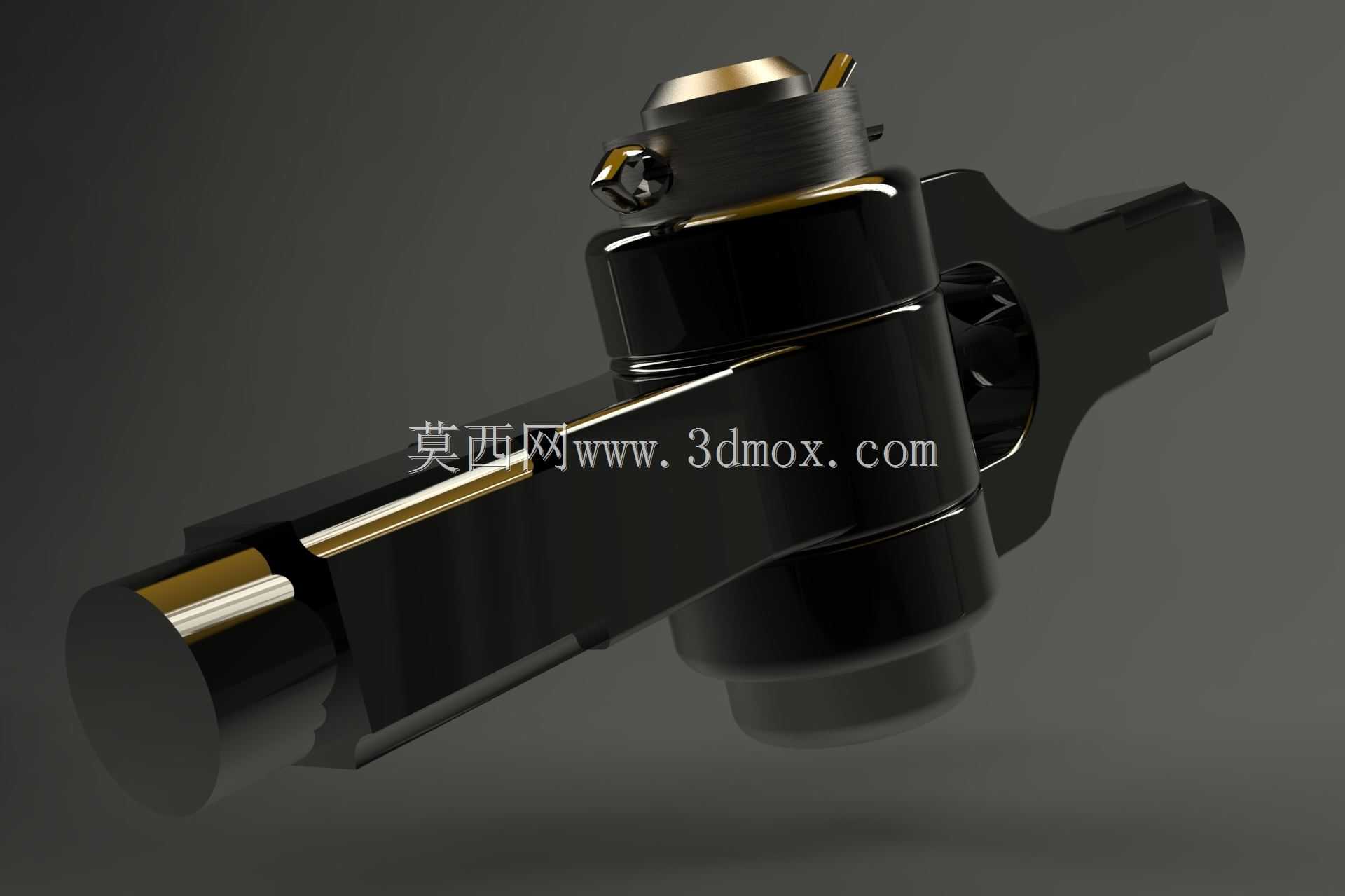

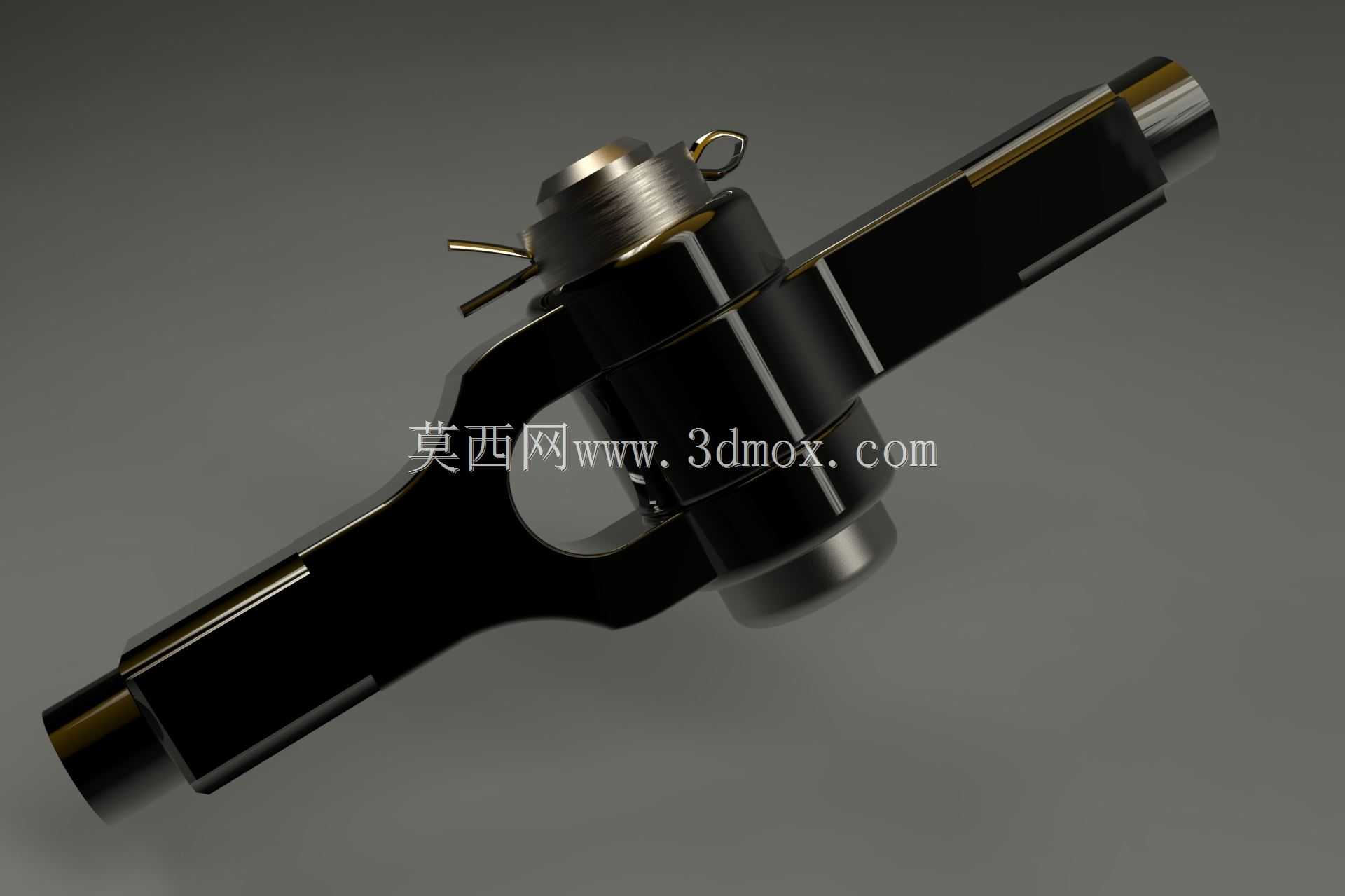

　　这类铰接式关节接头在工业传动链路、可动机械结构、工装夹具铰接位、检测设备活动端都有广泛应用，核心作用是实现两个刚性构件之间的定角度摆动传动，同时保证连接位置的同轴度与载荷传递稳定性，避免铰接位置出现径向窜动或旷量，影响整套机构的动作精度。从结构设计逻辑来看，该接头采用分体式同轴铰接布局，主体承力部分为一体化锻造质感的金属结构，铰接轴与主体安装位采用过盈配合加定位销的防松设计，轴端设置有防脱限位结构，避免大角度摆动过程中轴体脱出。设计过程中优先考虑了铰接位的摩擦损耗问题，轴与轴孔的配合面预留了润滑脂存储间隙，可在长期往复摆动过程中持续释放润滑介质，降低接触面的磨损速率，延长部件的维护周期。从安装边界来看，

　　该接头两端的连接位分别设置有平键定位槽与销轴安装孔，可适配不同规格的外接连杆，安装时需保证铰接轴的轴线与两个外接构件的摆动平面完全垂直，否则会在动作过程中产生额外的侧向载荷，加剧轴孔的偏磨。外形上采用圆弧过渡的承力筋设计，在不增加整体重量的前提下提升了接头的抗扭、抗弯折载荷能力，所有棱边都做了倒圆角处理，避免安装调试过程中出现应力集中点，也能减少操作人员被锐边划伤的风险。在实际选型应用中，这类关节接头常被用于需要往复摆动的传动机构中，比如自动化设备的摆臂连接位、检测仪器的探头调整架、工装夹具的压紧臂铰接点，能够在保证连接刚性的同时，提供稳定的摆动自由度，相比普通的销轴铰接结构，该接头的集成度更高，不需要额外设计轴端防脱与润滑结构，

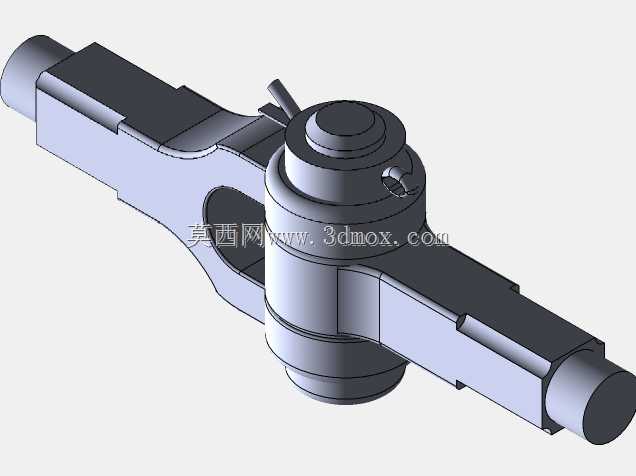

　　能够直接安装使用，减少设计人员的重复建模工作量。建模过程中对铰接位的配合公差做了合理预留，轴孔配合选用基孔制间隙配合，既保证摆动动作的顺畅性，又不会因为间隙过大导致动作精度下降，主体结构的壁厚根据承力需求做了差异化设计，载荷集中的铰接位置壁厚做了加厚处理，非承力区域适当减薄，兼顾结构强度与轻量化需求。
