十字轴式万向节传动结构三维建模

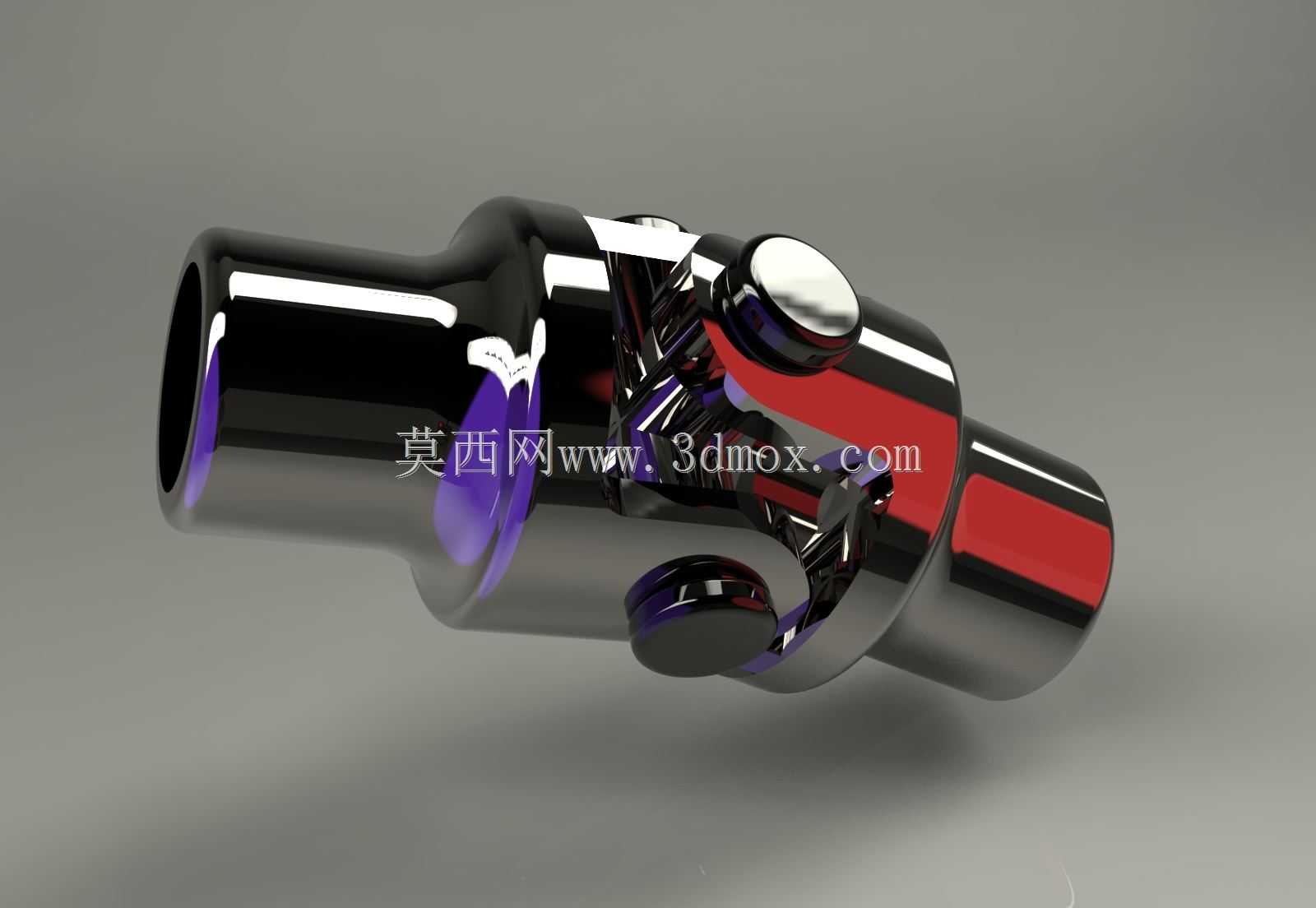

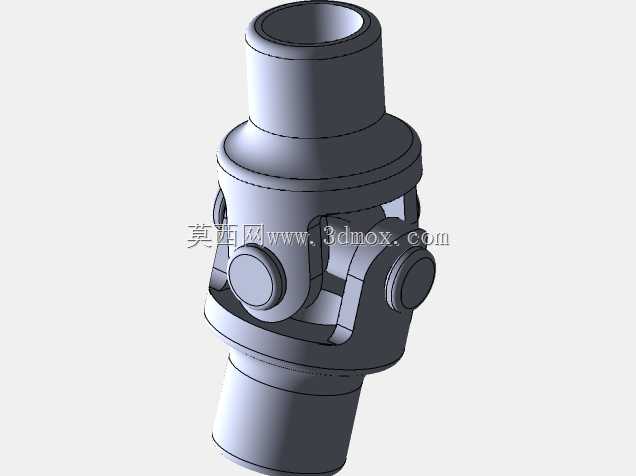

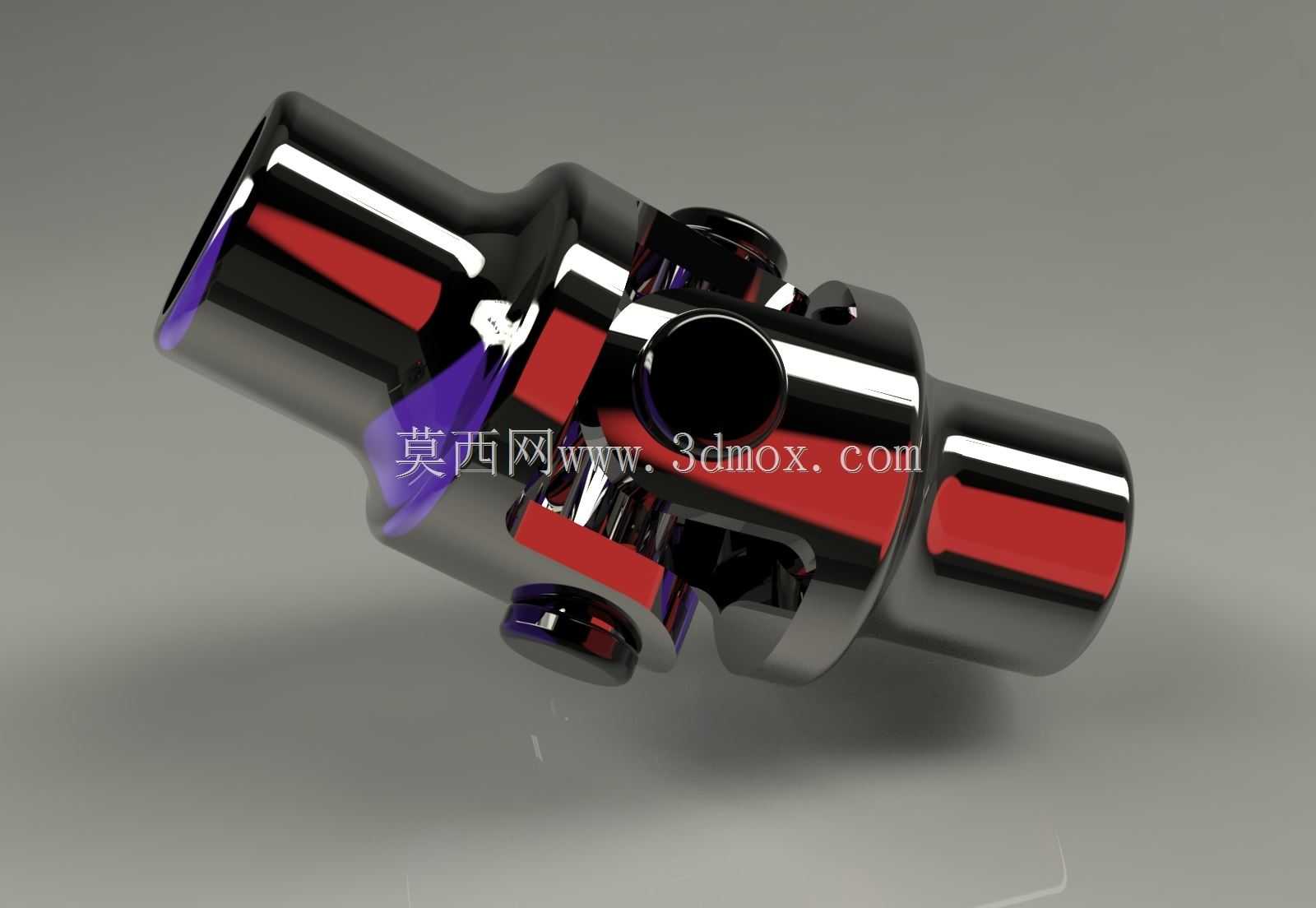

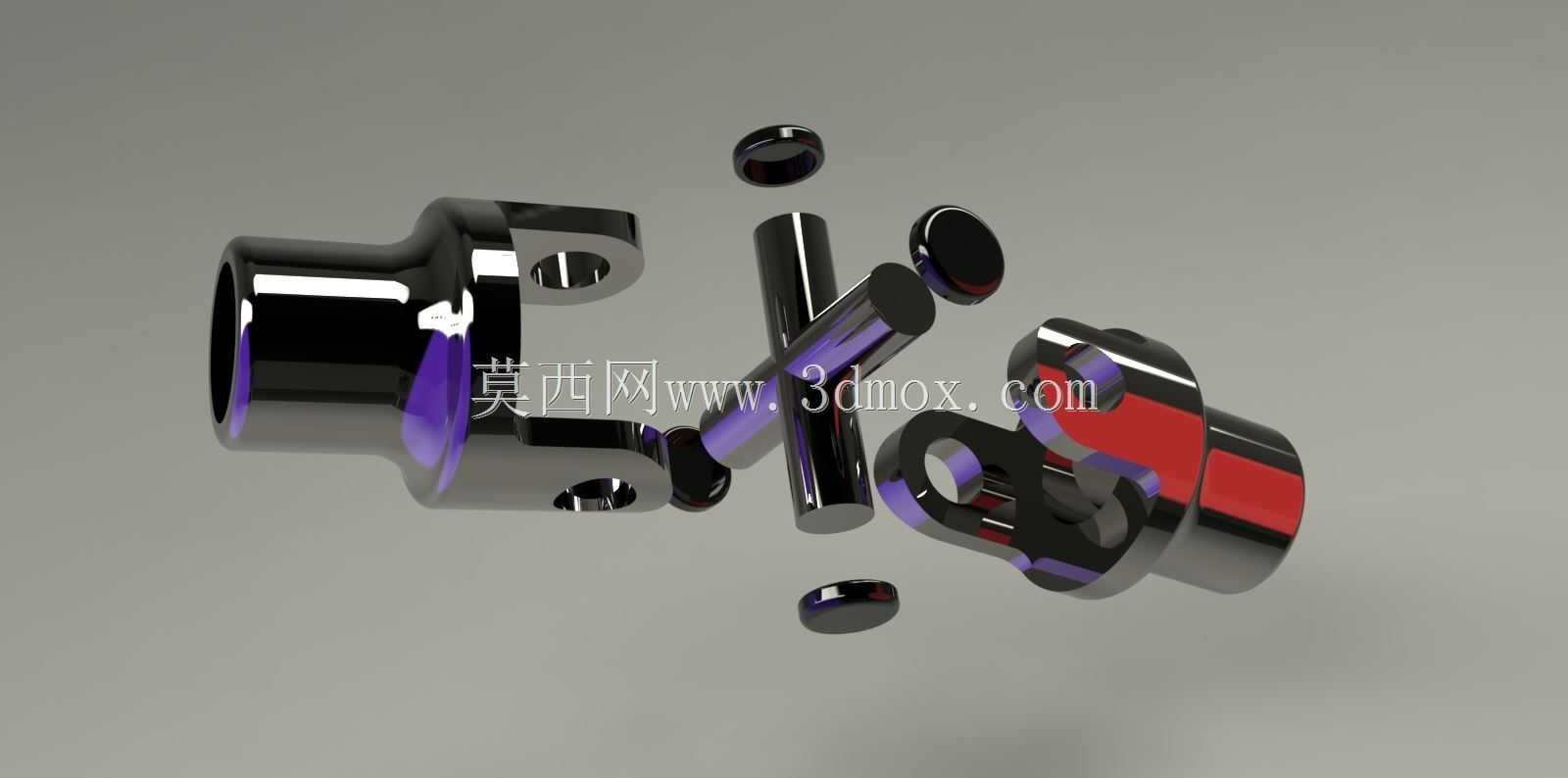

　　在各类需要变角度传递扭矩的传动链路中，十字轴式万向节是应用极为广泛的核心连接件，从工业传动设备的轴系补偿，到行走机械的转向传动系统，这类部件都承担着关键的动力衔接作用。本次建模的万向节采用双叉型接头搭配十字传动轴的经典结构，两个连接叉分别对应主动轴与从动轴的安装端，十字轴的四个轴颈通过配合结构嵌入连接叉的轴孔内，可实现两轴之间存在夹角工况下的连续回转运动，同时稳定传递工作扭矩。建模过程中优先还原了部件的实际装配逻辑，连接叉的内孔与轴端采用标准的圆柱配合基准，十字轴轴颈与叉耳孔的配合间隙按照实际传动件的装配公差预留，既保证转动灵活性，也避免间隙过大带来的传动冲击。从安装边界来看，该万向节的两端轴孔采用等径设计，

　　适配同规格的传动 shafts 安装，轴孔深度与配合长度按照常规传动扭矩需求设定，可覆盖多数中小功率传动场景的安装要求，整体外形的最大回转直径经过尺寸校核，在允许的轴间夹角范围内转动时不会与周边安装结构发生干涉。实际应用中，这类万向节常被用于补偿传动系统中因制造安装误差、机架形变带来的轴系偏移，也可用于需要动态调整传动角度的机构中，比如转向操纵机构、可摆动的动力输出端等场景，单节万向节工作时存在瞬时传动比波动的特性，因此在对传动匀速性要求较高的场景中，通常会成对使用双万向节结构，通过合理布置中间轴的角度来抵消传动比波动。建模时对十字轴的过渡圆角、连接叉的根部加强结构都做了精准还原，这些细节直接影响部件的疲劳强度，在交变扭矩载荷下，

　　叉耳根部与十字轴轴颈过渡位置是应力集中的高发区域，合理的圆角设计可有效分散应力，提升部件的使用寿命。连接叉的外表面做了金属质感的外观处理，对应实际加工中的表面淬火工艺区域，这类区域具备更高的表面硬度与耐磨性，可承受长期转动带来的摩擦损耗。整体结构没有冗余设计，所有几何特征都服务于传动功能的实现，没有多余的装饰性结构，完全匹配工业传动部件的设计逻辑，建模时的装配约束完全按照实际装配关系设定，可直接用于装配模拟、运动干涉检查以及后续的工程图导出工作，为传动系统的选型验证、结构优化提供可靠的三维数字模型支撑。
