十字星型内外螺纹旋钮紧固件结构

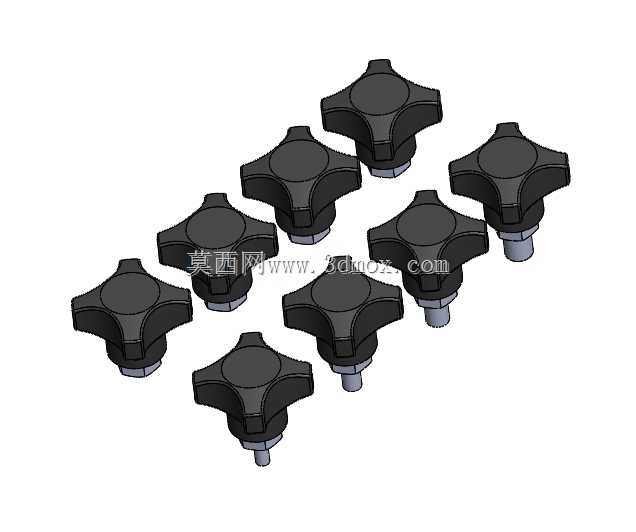

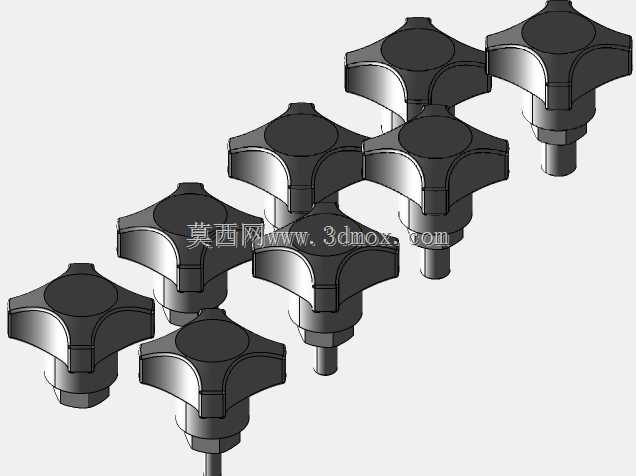

　　在工装夹具、检测治具、轻型设备护罩以及仪器仪表的手动调节工位上，这类十字星型旋钮承担着无需工具即可完成锁紧、松开和位置微调的作用。操作者通过掌心按压与四指旋拧，能够在频繁拆装的场景下快速建立预紧力，相比普通沉头螺钉或外六角螺栓，它省去了扳手、螺丝刀的取放与对位时间，在小批量装配、实验台架调整和设备维护中尤为常见。旋钮头部采用四叶对称的星型轮廓，凸起棱边沿圆周均匀分布，指腹接触区域带有平缓过渡的弧面，既保证足够的旋转力矩传递，又避免锐边在长期使用中造成不适感。头部顶面为平整圆形，可在需要时粘贴标识或刻度，用于指示锁紧档位、方向或工位编号。模型同时覆盖外螺纹与内螺纹两种连接形式，规格包含M6、M8、M10、M12，能够适配不同板厚、

　　螺杆长度和安装空间。外螺纹款用于直接旋入机体螺纹孔或穿过光孔后配螺母锁紧，内螺纹款则用于与螺柱、调节螺杆配合，实现高度、间隙或压紧力的连续调整。设计时将头部与金属嵌件结合为一体，塑料或胶木头部负责握持与传力，金属螺纹部分承担连接强度，避免纯塑料螺纹在反复拧紧后出现滑牙。从安装边界看，旋钮的最大外径决定了所需操作空间，四叶外轮廓在旋转时需要预留避让半径，相邻旋钮之间应保持足够指距，防止互相干涉。螺纹旋合长度根据规格递增，M6适用于轻载护板与线束固定，M8、M10常用于治具压板和可调挡块，M12则可承担更大的夹紧力，用于机架侧板、模具附件或较重盖板的手动紧固。螺杆伸出长度可根据实际板厚调整，端部一般做倒角处理，便于导入螺纹孔；

　　内螺纹款的通孔深度需保证与螺柱的啮合圈数，防止偏载导致螺纹损伤。三维建模过程中，星型头部通过旋转曲面与阵列特征构建，棱边过渡圆角、头部底面与螺杆交接处的加强圆角均需完整保留，这些细节直接影响打印或加工后的手感与应力分布。螺纹部分按标准牙型建模，在装配验证时可检查旋钮与周边钣金、型材、护罩的间隙，确认旋拧全行程中不会与相邻零件碰撞。结构工程师在选型时，除了关注螺纹规格，还要结合操作频率、所需预紧力、操作空间以及耐腐蚀要求，判断是否需要增加垫圈、防松垫片或选用不锈钢嵌件。对于需要频繁调节的工位，可在旋钮下方增加平垫以分散压力，避免压伤工件表面；对于有绝缘需求的仪器外壳，非金属头部还能起到一定的隔电与防滑作用。整体结构简洁，功能边界清晰，既可以作为独立手拧紧固件使用，也可作为设备快拆结构的一部分，融入到更复杂的夹具、机架和仪器调节机构中。
