汽车传动系统膜片弹簧离合器结构

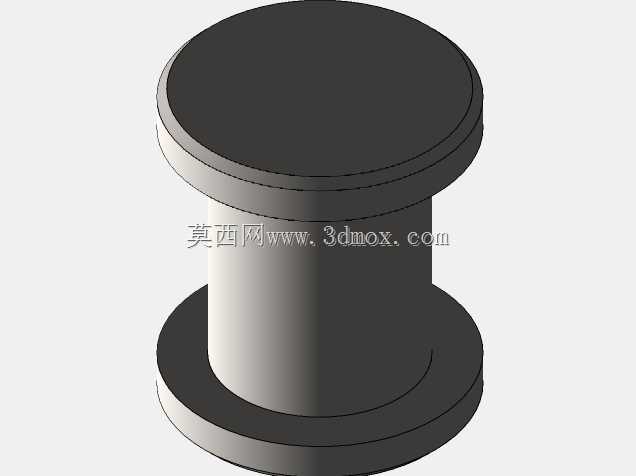

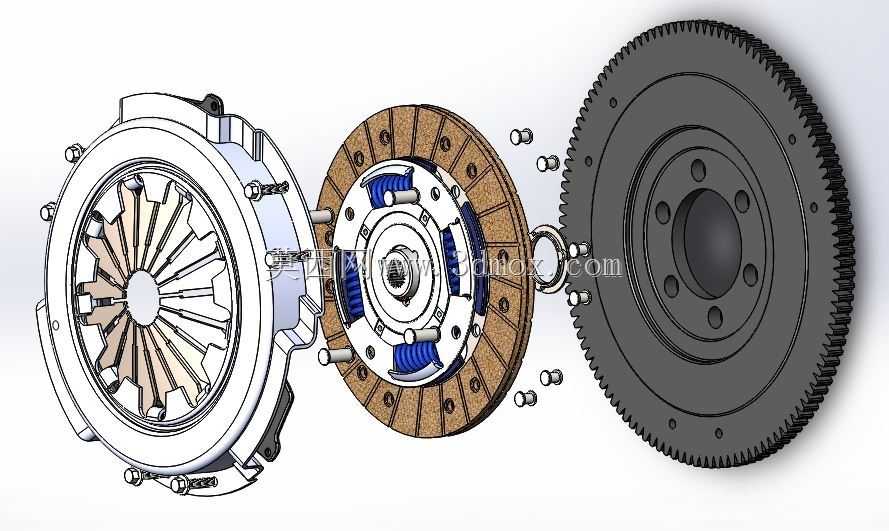

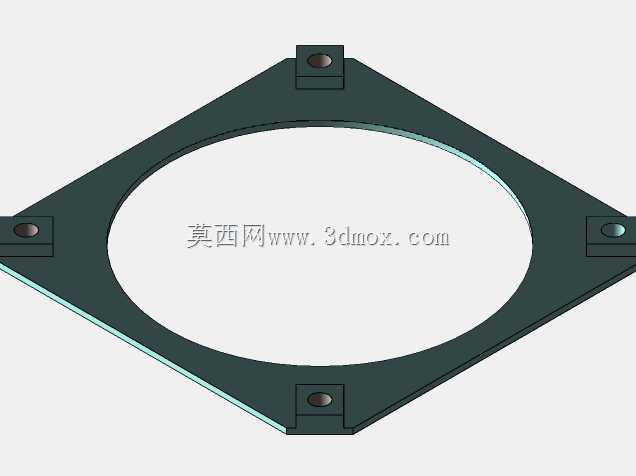

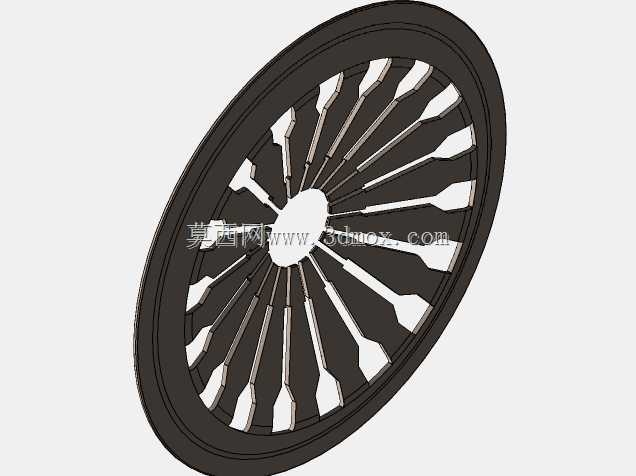

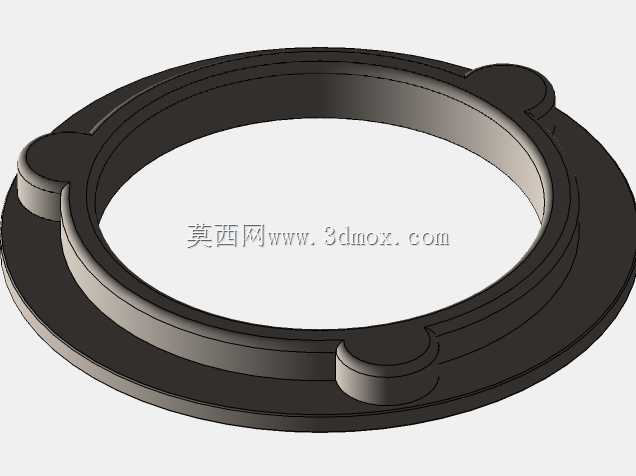

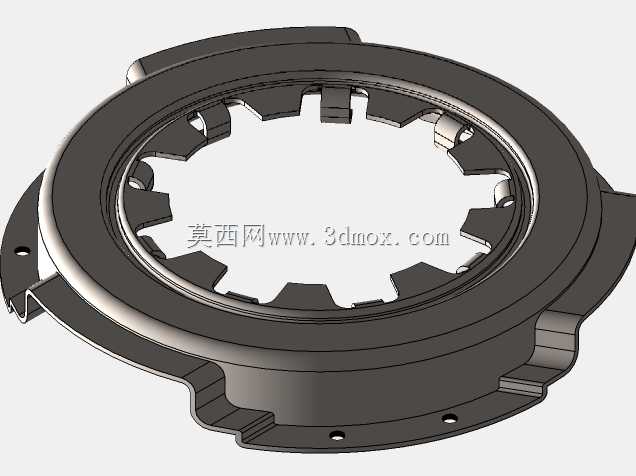

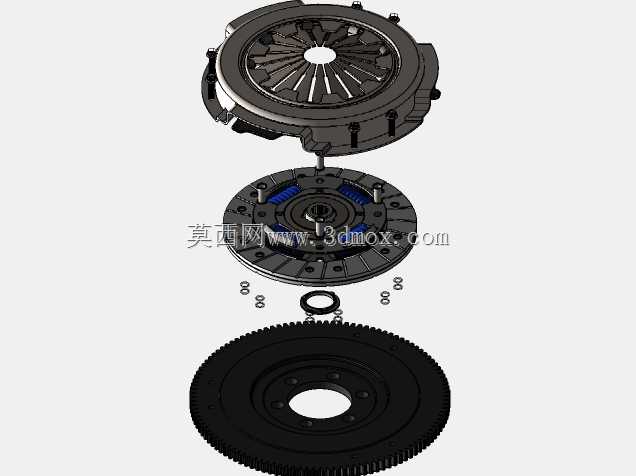

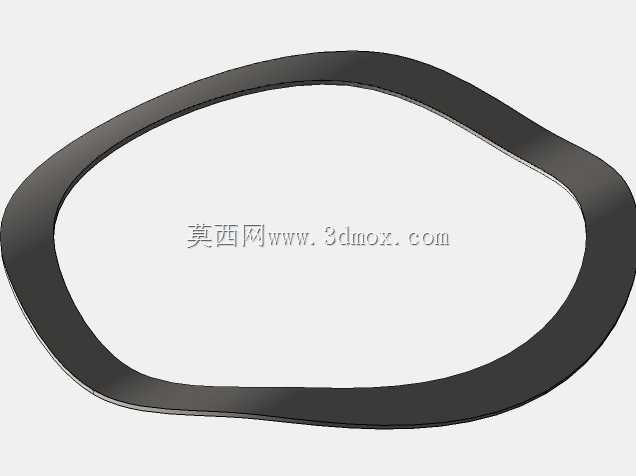

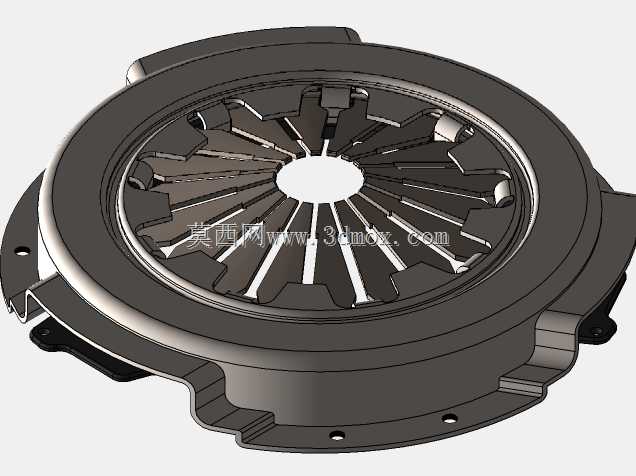

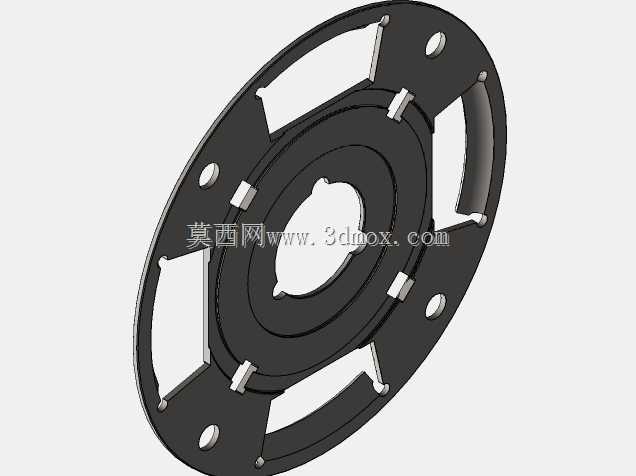

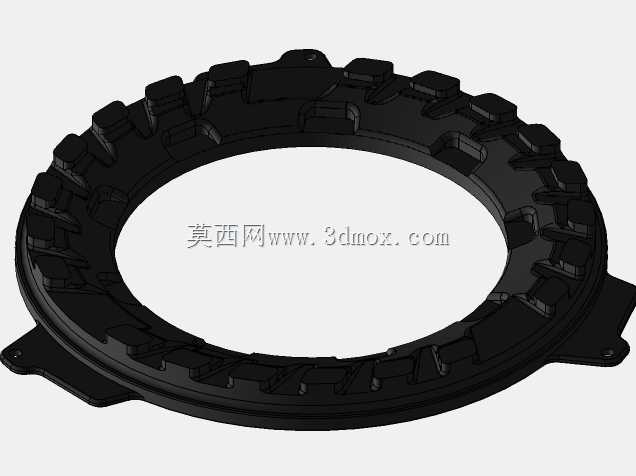

　　这套离合器结构主要匹配手动挡乘用车传动系统，布置在发动机曲轴输出端与变速器输入轴之间，日常工况下承担动力接合、切断、过载保护的核心作用，是整车传动链里直接影响换挡平顺性与动力传递效率的关键部件。从结构拆解来看，整套总成由压盘总成、从动摩擦片总成、飞轮三大核心模块组成，配套的定位螺栓、分离轴承相关配合结构均做了完整建模还原。压盘部分采用膜片弹簧作为压紧元件，相比传统螺旋弹簧结构，轴向尺寸更紧凑，压紧力分布更均匀，高速旋转时弹簧压紧力衰减幅度更小，适配乘用车高转速发动机的使用需求，膜片弹簧的指端分离间隙做了工程化预留，匹配常规液压分离轴承的工作行程，避免分离不彻底或接合打滑问题。从动盘部分集成了波浪形弹簧钢片与扭转减振弹簧，

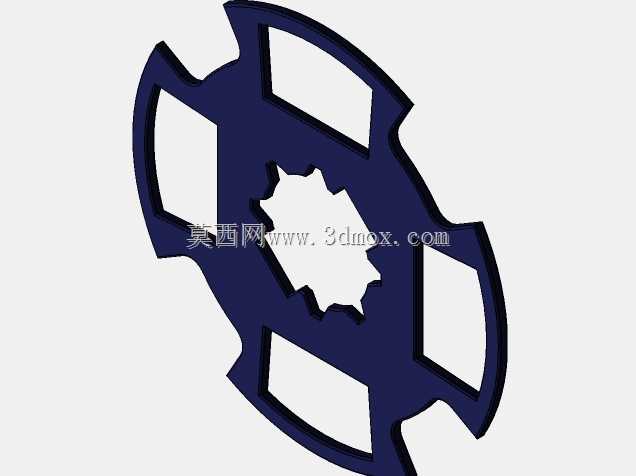

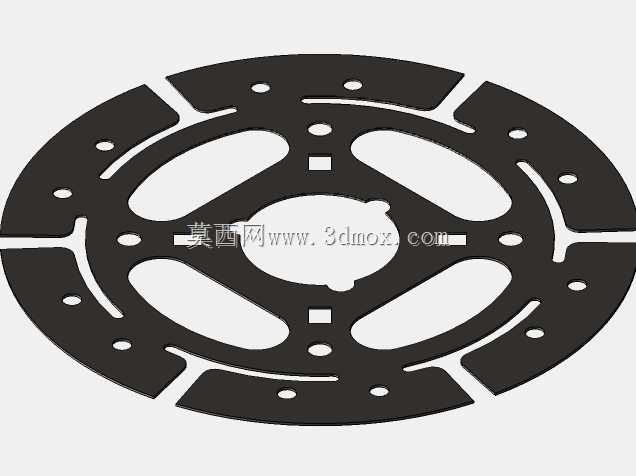

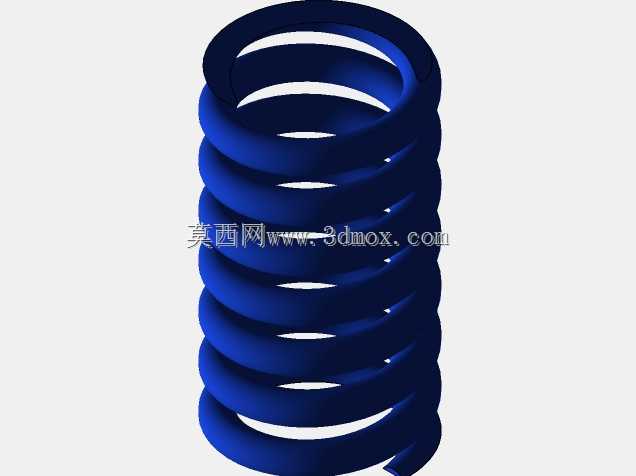

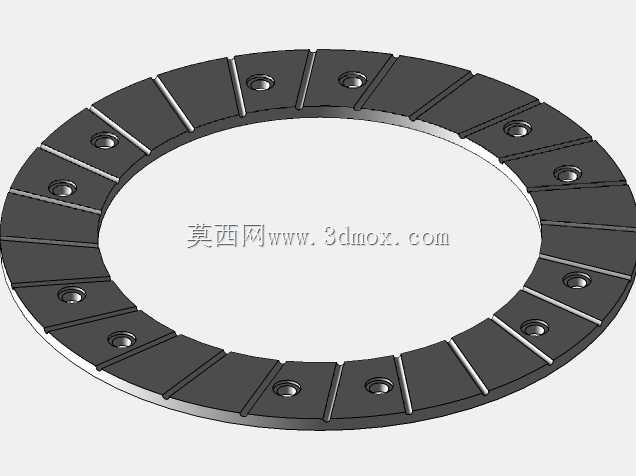

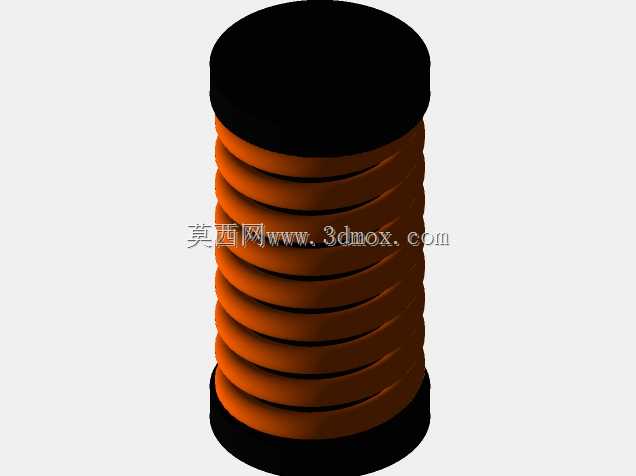

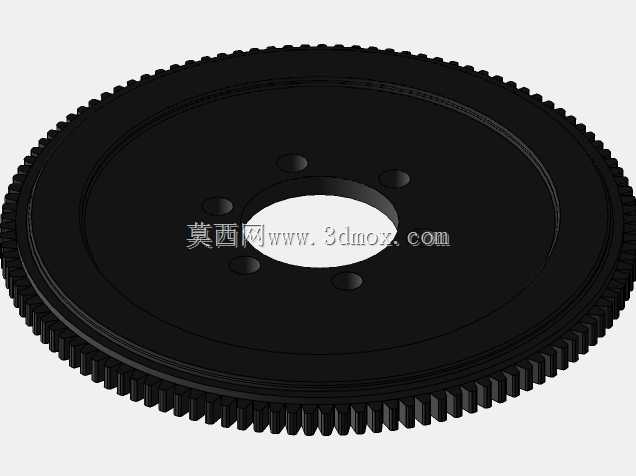

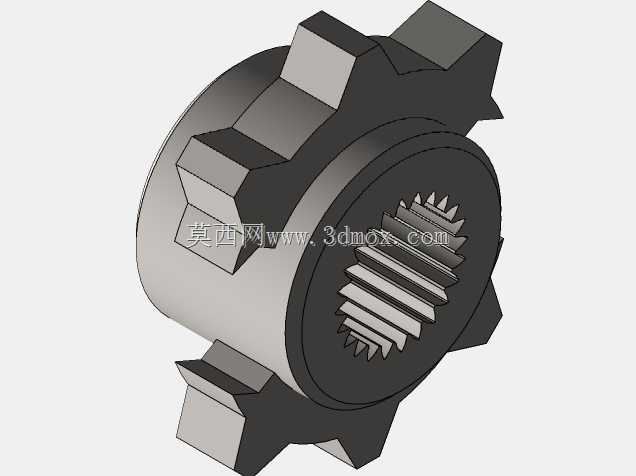

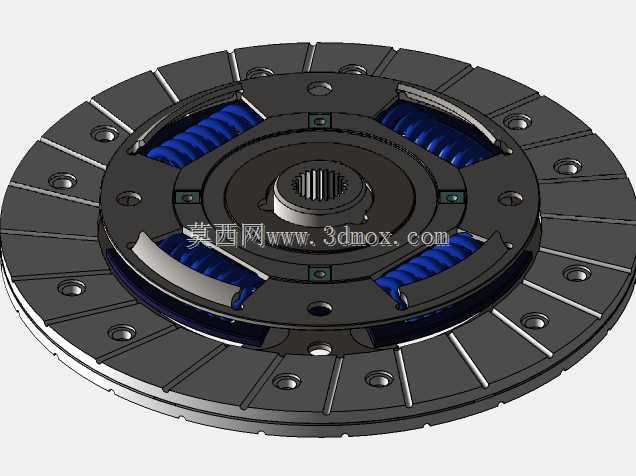

　　摩擦片采用复合材料摩擦层，周向布置的减振弹簧能有效吸收发动机输出的扭转振动，降低传动系冲击，从动盘花键毂与变速器输入轴的配合公差按过渡配合设计，保证滑动顺畅无卡滞，同时预留足够的轴向滑动行程，满足离合器分离时的位移需求。飞轮部分采用齿圈与飞轮盘压装结构，外圈齿圈匹配起动机驱动齿轮参数，端面的摩擦工作面做了平面度公差约束，保证与摩擦片接合时的接触面积，飞轮上的螺栓孔位置与发动机曲轴后端法兰安装孔完全对应，安装定位销孔做了不对称布置，避免装配时出现相位错误。整套模型的安装边界完全参照主流紧凑型乘用车动力舱布置尺寸设计，轴向总厚度控制在常规前驱横置动力总成的预留空间范围内，径向最大尺寸不超出发动机缸体后端轮廓，不会与周边副车架、

　　启动机等部件发生运动干涉。建模过程中对各部件的运动关系做了对应约束，膜片弹簧的指端变形行程、从动盘的轴向滑动距离、螺栓的拧紧避让空间均按实际装配逻辑还原，可直接用于传动系统匹配校核、离合器工作原理演示、维修拆装实训等场景，也能作为同类型离合器改型设计的结构参考，帮助设计人员快速核对安装接口尺寸、部件运动间隙，减少前期方案校核的重复建模工作量。
