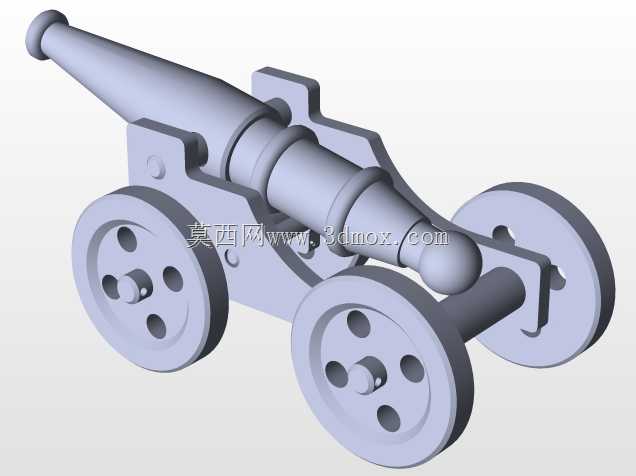

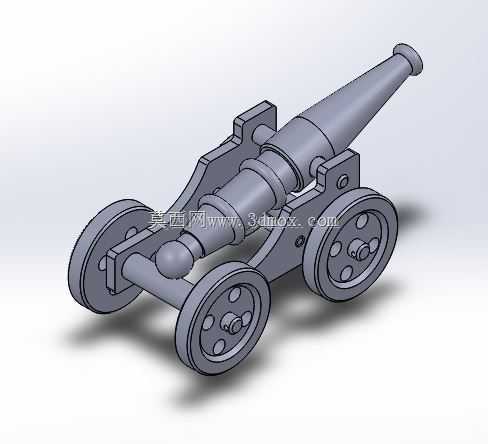

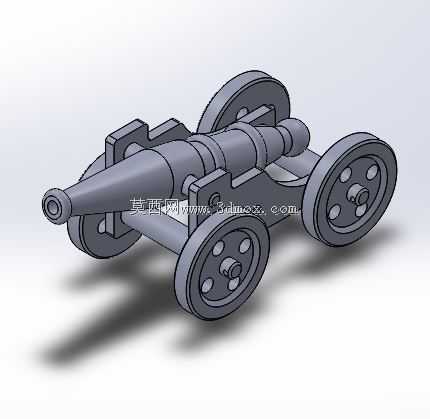

四轮轮式仿古玩具火炮结构设计

　　这款仿古轮式玩具火炮的结构设计，首先围绕桌面摆件与儿童益智玩具的双重应用场景展开，在还原古式火炮经典形制的基础上，做了适配玩具使用场景的结构优化。从实际用途来看，该模型既可以作为机械结构教学的演示教具，帮助初学者理解轮式承载结构、轴系配合的基础原理，也可作为复古风格的桌面装饰摆件，同时适配拼装类玩具的开发需求，可拆分的炮身与炮架结构能够满足动手拼装的使用需求。

　　产品功能特性上，整体结构做了圆角钝化处理，所有外露棱边均设置了不小于R1的圆角，避免玩具使用过程中出现划伤风险；四轮行走结构采用了等轮径设计，前后轮轴保持平行度公差在0.2mm以内，保证推行过程中无卡滞、走偏问题；炮身与炮架的连接采用了嵌入式定位结构，既可以保证炮身的俯仰角度调整余量，也能避免常规插拔结构容易脱落的问题，炮管内部做了实心填充设计，杜绝小零件脱落造成的误食风险，符合玩具安全的结构设计要求。

　　设计思路层面，首先提取了古式滑膛火炮的核心视觉特征，包括前细后粗的锥形炮管、炮身中部的加强箍结构、带侧支撑的木质炮架形制，之后针对玩具的使用场景做了工程化简化：去掉了真实火炮的复杂击发结构，将炮身加强箍与炮管做一体化设计，减少零件数量降低装配难度；炮架的侧支撑结构采用对称式设计，左右零件可通用互换，降低开模与生产的成本；轮组的轮毂与轮辐做了等比例简化，既保留视觉辨识度，也避免细小结构容易断裂的问题。

　　外形尺寸与安装边界方面，整体长宽高比例控制在3:1.5:1.2的区间，整体长度控制在150mm级别的尺寸段，适配桌面摆放的尺寸需求，不会占用过多桌面空间；轮轴的安装孔位采用H7公差配合，保证轮子转动顺畅无旷量，炮身与炮架的连接轴位设置了限位台阶，装配后无需额外紧固件即可实现轴向固定；底部轮组的最低点到炮架底部的间隙控制在3mm，既保证推行时的通过性，也避免间隙过大造成整体结构重心偏高，摆放时的稳定性经过重心校核，整体重心落在四个轮子围成的支撑面中心区域，即使受到轻微碰撞也不会出现侧翻问题。炮管的俯仰角度调整范围设置在0到15度之间，调整过程有适度的阻尼感，调整到任意角度都可以保持姿态稳定，不会出现自由垂落的问题。
