适配50mm轴径刚性法兰传动联接件

　　在常规工业传动系统的轴系联接场景中，这类刚性法兰结构的联接件主要用于实现两根同轴布置轴段的刚性固连，不存在补偿径向、角向与轴向偏差的能力，因此对安装时的两轴对中精度有较高要求，一旦对中偏差超出允许范围，运行过程中会在轴系、轴承位置产生额外附加载荷，长期运行会加速支承部件的疲劳磨损。这款联接件的适配轴径为50毫米，额定工况下可在10转每秒的运行转速下稳定传递100千瓦的功率，适配中等功率等级的工业传动链路，常见于载荷平稳、无明显冲击振动的固定设备传动端，比如中小型工业输送机的驱动轴联接、定速运转的工业风机主轴与电机轴的对接、泵类设备的动力输入段联接等场景，这类场景下轴系安装完成后位置固定，运行过程中不会产生额外的位置偏移，

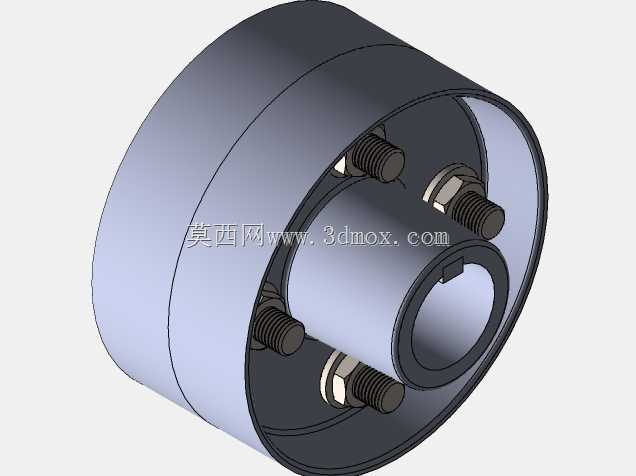

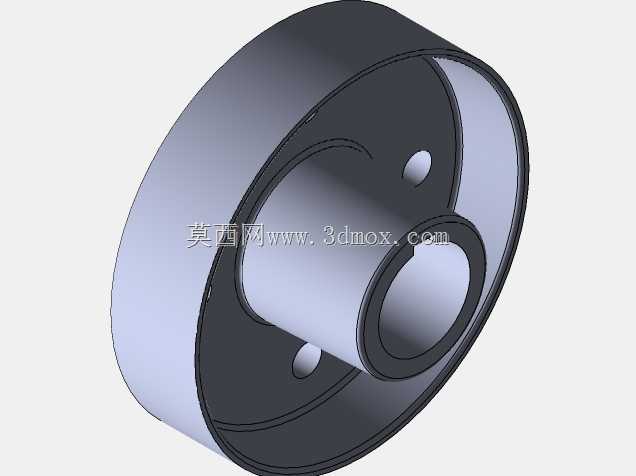

　　能充分发挥刚性法兰联接件传动无背隙、扭矩传递效率高、结构可靠性强的优势。从结构设计逻辑来看，整体采用盘式法兰加同轴轴套的一体化结构，轴套部分与轴采用配合联接实现周向固定，法兰端面上预留的安装孔用于穿装联接螺栓，通过螺栓预紧力实现两个半联轴器的端面压紧，依靠接触面的摩擦力与螺栓的抗剪能力共同传递工作扭矩，结构没有弹性元件，不存在长期运行后的弹性蠕变问题，维护周期更长。设计过程中需要重点控制轴套内孔的尺寸公差与形位公差，内孔与法兰端面的垂直度、两端法兰贴合面的平面度都直接影响安装后的轴系回转精度，若形位公差超差，拧紧联接螺栓后会造成轴系憋劲，运行时产生异常振动与噪声。安装边界方面，除了保证两轴的同轴度偏差在允许范围内，

　　还需要预留足够的法兰径向操作空间，用于穿装与紧固联接螺栓，同时要校核法兰外径与周边防护结构、设备壳体的安全间隙，避免运行过程中出现运动干涉。这类刚性联接结构相比弹性联轴器，结构更简单，加工成本更低，在对中精度有保障的固定安装设备中，能实现更长的无故障运行周期，也不需要定期更换弹性缓冲元件，能降低设备的日常维护成本。建模过程中需要重点还原轴套与法兰盘的过渡圆角结构，避免应力集中造成的结构强度不足，同时准确还原法兰端面安装孔的位置度，保证两个半联轴器能够顺利对接安装，不会出现螺栓无法穿入的问题。
