皮带传动用带叉凸台连接构件

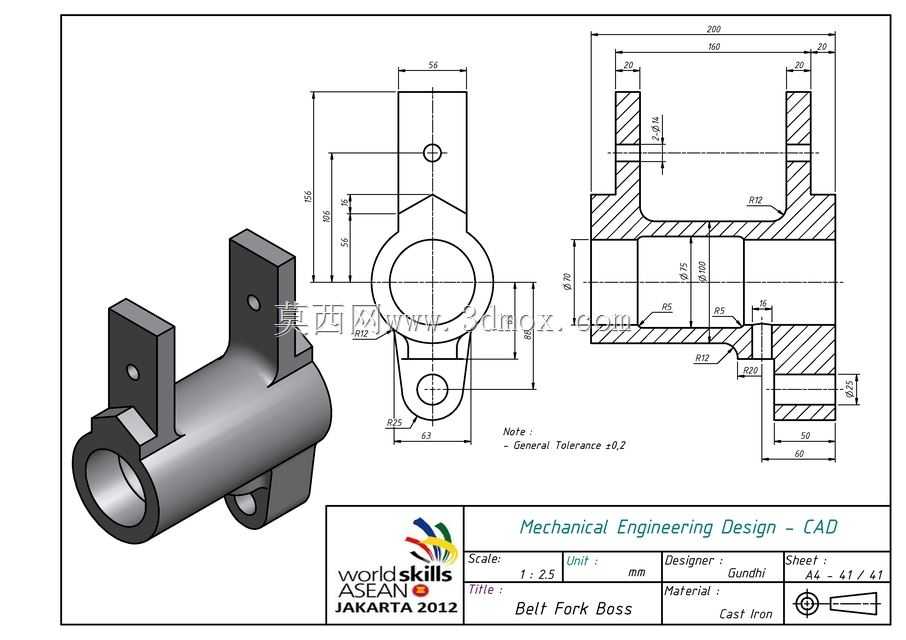

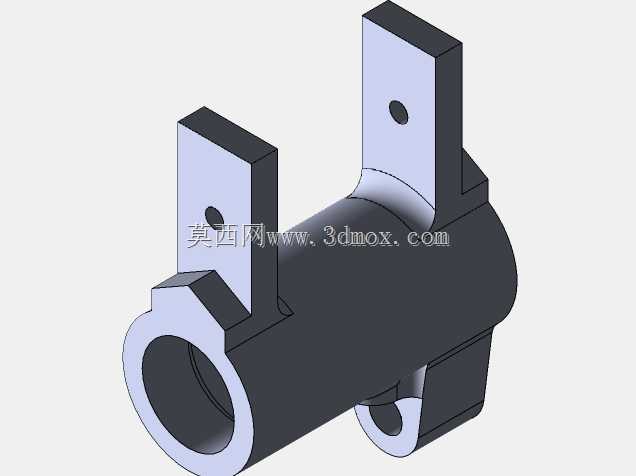

　　该构件常见于皮带张紧调节机构、皮带传动换向组件的铰接点位，在轻工输送线、小型动力传输设备、纺织机械的皮带传动段中承担连接与支撑作用，作为皮带拨叉、张紧摆臂的基座部件，它需要同时满足轴部回转支撑与叉部铰接固定的双重功能，避免传动过程中摆臂出现径向窜动、铰接点位松脱的问题。从结构设计来看，主体采用中空轴套结构，内孔可直接穿装固定转轴或与配套轴件形成间隙配合，满足摆臂绕轴回转的动作需求，轴套外壁延伸出两个对称布置的带安装孔叉耳，叉耳平面与轴套轴线保持垂直，安装孔的同轴度公差控制在合理区间，保证铰接销轴穿装后无卡滞，可顺畅完成摆幅动作；轴套侧下方额外设置的小型凸台带孔结构，可用于安装复位弹簧、限位顶丝或者位置检测元件的触发挡片，

　　适配不同工况下的附加功能需求。设计阶段优先考虑了安装边界的适配性，轴套的外径尺寸匹配常规小型传动机构的轴座安装空间，两个叉耳的间距预留了标准厚度摆臂的安装余量，不会出现摆臂装配后与叉耳侧壁摩擦的问题，叉耳上的安装孔孔径适配常用规格的圆柱销轴，无需额外定制非标连接件即可完成装配；轴套的轴向长度经过校核，既保证与转轴的配合长度足够承受传动过程中的径向载荷，又不会过度占用轴向安装空间，避免与相邻的带轮、轴承部件产生干涉。实际应用中，该构件的叉耳部位承受摆臂传递的交变载荷，因此结构过渡位置均设置了圆角卸荷结构，避免应力集中导致的叉耳断裂问题，轴套内孔的表面粗糙度要求满足转动配合的耐磨需求，长期往复摆动下不会出现异常磨损导致的间隙过大问题，整体结构没有冗余设计，所有结构特征均服务于安装与功能需求，铸造成型后仅需对配合面进行少量机加工即可满足使用要求，加工成本可控，适合批量配套生产。
