内燃机分体式连杆单零件结构设计

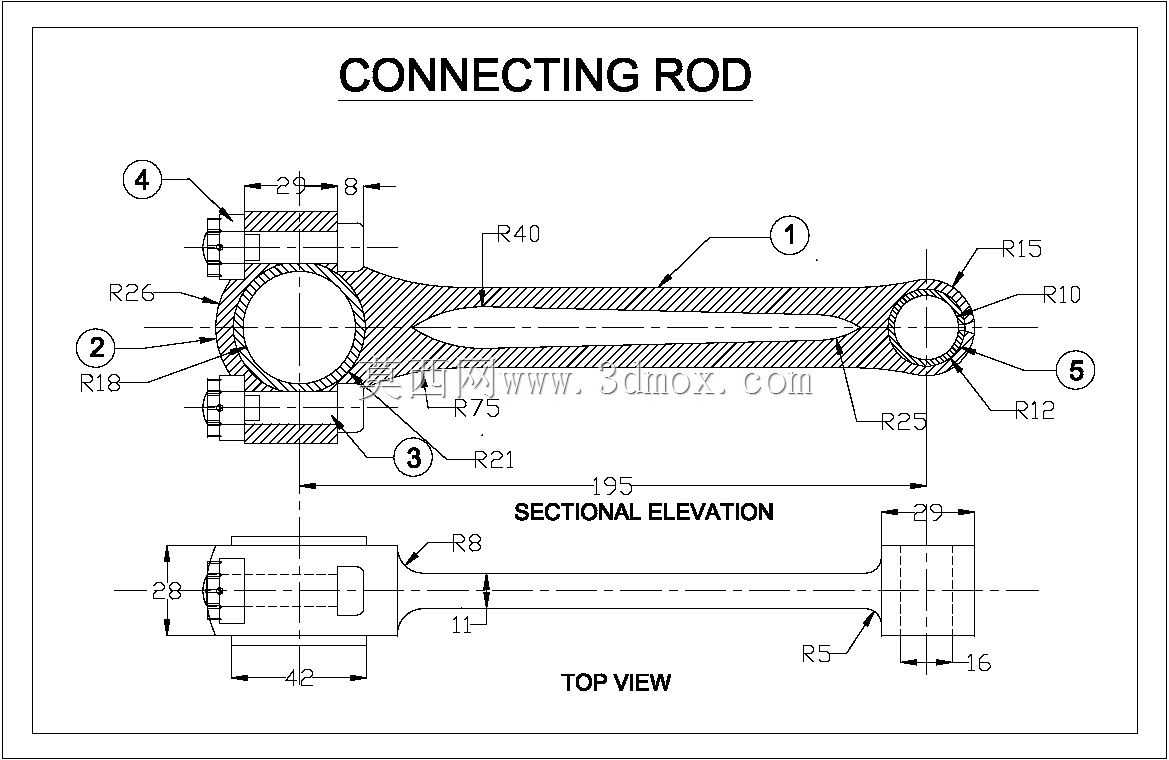

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。这款连杆采用单零件一体化建模思路，未拆分连杆盖、轴瓦、螺栓等独立组件，整体结构围绕大端曲柄销连接、小端活塞销连接的核心功能展开，杆身采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下尽可能削减非受力区域的材料冗余，适配内燃机高转速工况下的轻量化需求。从安装边界来看，连杆小端为整圆通孔结构，用于穿装活塞销与活塞销座配合，孔壁预留了足够的衬套压装余量，可根据不同排量机型的活塞销直径调整配合公差；大端为平切口分体式设计，建模时保留了连杆螺栓的安装凸台与定位结构，两个螺栓孔同轴度公差按IT7级控制，

　　保证装配后大端轴孔的圆度不受螺栓锁紧力影响，避免曲柄销运转过程中出现偏磨。实际应用场景覆盖小排量单缸汽油机、通用小型内燃机的动力单元，这类机型通常对零部件的空间占用要求严苛，该连杆的大端外圆尺寸、杆身中心距均按紧凑型内燃机的缸心距边界设计，安装时不会与曲轴平衡块、缸筒内壁发生运动干涉。设计过程中重点考量了交变载荷下的应力分布，杆身与大小端的过渡区域均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，大端两侧的凸台结构既为螺栓提供了足够的支撑面，也能在曲轴箱内运转时起到一定的机油导流作用，辅助润滑曲柄销配合面。不同于多组件装配模型，该单零件模型可直接用于有限元受力分析的前处理环节，无需额外处理组件间的接触关系，能帮助结构设计人员快速完成不同工况下的载荷校核，也可作为内燃机原理教学的演示模型，直观展示连杆在曲柄连杆机构中的空间形态与装配位置。
