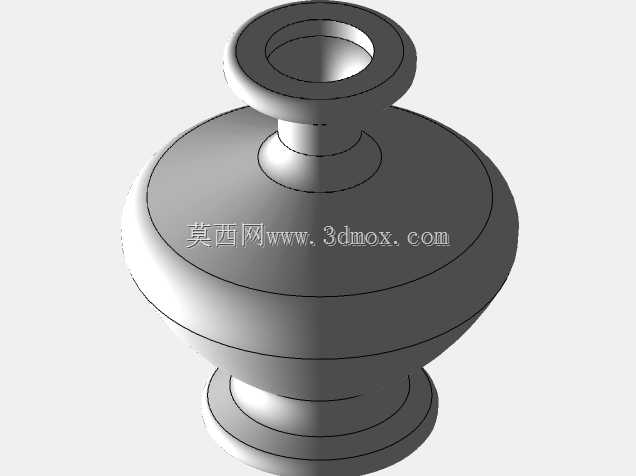

该款花瓶采用回转体对称结构设计,整体由瓶口、颈部、腹部、底座四部分同轴构成,所有轮廓均围绕中心轴线旋转生成,建模时可通过单条母线旋转特征一次性完成主体曲面,无需额外拼接碎面,曲面连续性可达G2级别,后续导入渲染环境时不会出现法线错乱、曲面褶皱等问题。瓶口做外翻窄边处理,开口直径远小于腹部最大直径,既可以收拢花茎,避免多支花材散乱倾倒,也能减少瓶内水分蒸发速度,适配鲜切花的日常养护需求。颈部做收窄过渡,从瓶口向下平滑延伸至腹部,过渡段曲率连续变化,没有生硬折角,既强化了整体造型的修长感,也避免了直角积灰、清洁不便的问题。腹部为饱满圆鼓造型,是整个瓶身容积最大的区域,能够储存足够的养护用水,同时圆润的外轮廓没有尖锐棱角,放置在桌面、

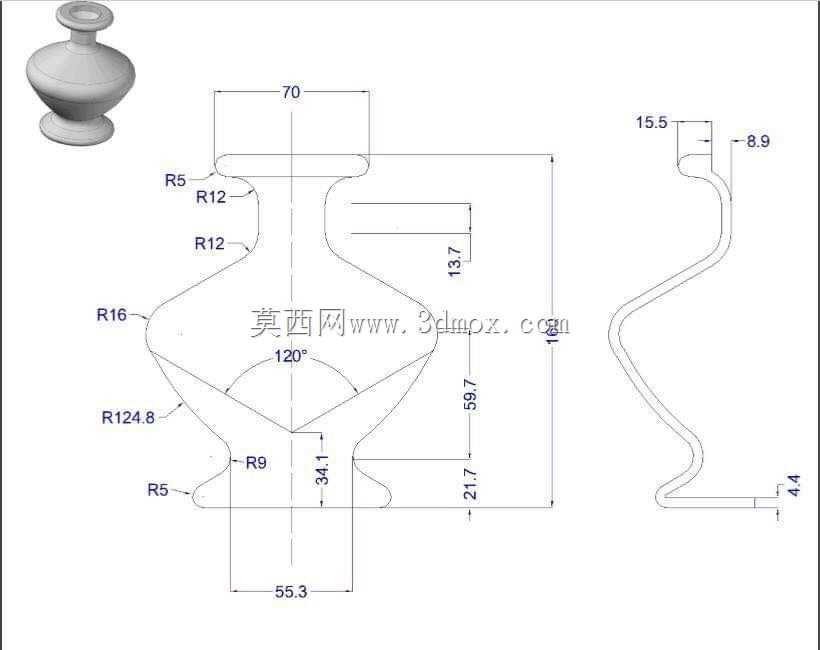

展架等位置时不会磕碰划伤人员或周边物件。底部设置向外微扩的圆形底座,底座直径大于颈部、小于腹部最大宽度,既可以降低整体重心,提升放置稳定性,也能让瓶底与承载面之间留出均匀的接触环面,避免瓶底直接完全贴合桌面,挪动时不会产生负压吸附、刮伤漆面的问题。从实际应用场景来看,该造型可适配家居客厅边几、书房博古架、酒店前台、商业展厅软装、办公桌陈设等多种场景,既可以单独作为素色陶瓷摆件陈设,也可以插入干花、鲜切花作为花器使用。建模过程中可优先绘制半截面母线,标注各段直径与高度的比例关系,约束母线的相切连续条件,再执行旋转命令生成实体;后续若要衍生不同尺寸的同系列产品,只需修改母线的各段坐标参数即可快速变型,无需重新绘制轮廓。
结构上整体壁厚均匀,若采用陶瓷注浆成型工艺,可直接在旋转实体基础上抽壳得到均匀壁厚,避免壁厚不均导致的烧制变形、开裂问题;底座位置可预留微小的排气孔,满足烧制过程中的气体排出需求。该造型没有额外的外凸装饰结构,外表面完整连续,既可以做纯色釉面处理,也可以做贴花、手绘等二次装饰,适配不同的软装风格。
- 上一篇:带安装支座的辊轴式牵引传动组件
- 下一篇:高承载铰接式传感关节结构设计方案
- 全部评论(0)
- 模板大小: 273.41 KB
- 售价:5金币
- 下载次数: 24
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
