高承载铰接式传感关节结构设计方案

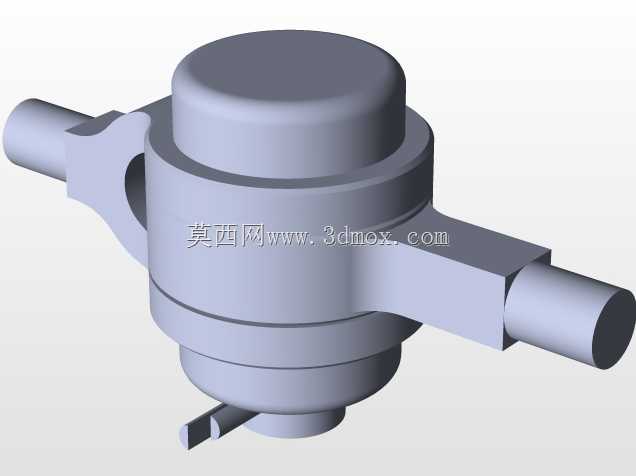

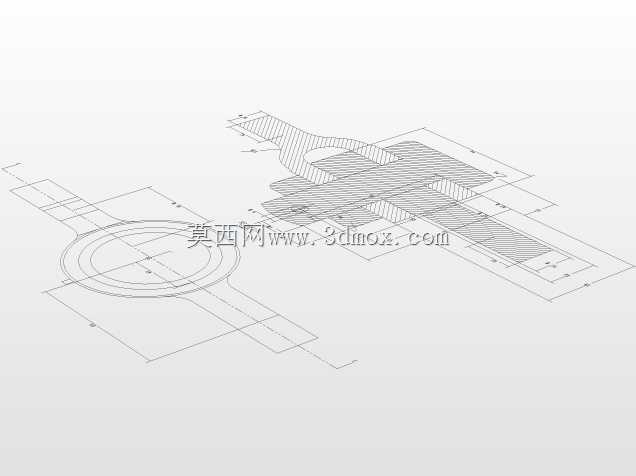

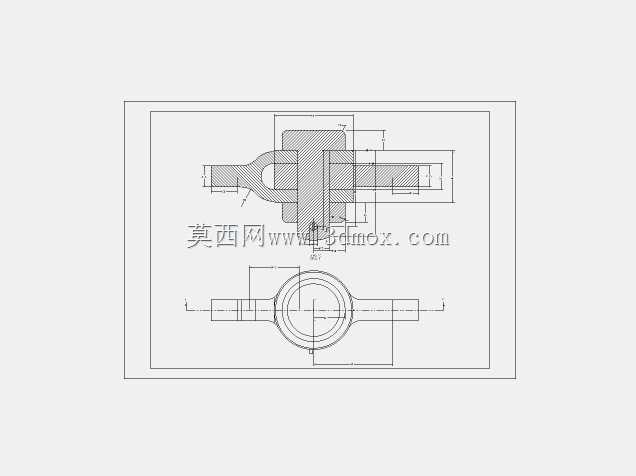

　　该铰接传感关节的结构设计，核心围绕重载工况下的铰接传动与传感集成需求展开，在工程机械臂架铰接点位、工业自动化重载变位机构、重型物流输送线翻转工位等场景中，这类部件需要同时完成相对转动自由度约束、大载荷传导、运行状态参数采集三类核心任务，常规铰接件仅能完成机械连接动作，无法同步反馈关节处的受力、转角等运行数据，该结构将传感采集模块集成于铰接主体内部，在不额外占用安装空间的前提下实现了状态感知能力的拓展。从结构布局来看，主体采用中部阶梯式圆柱腔体设计，腔体内部可容纳传感检测芯体与信号调理元件，上下阶梯轴肩分别承担轴向定位与载荷传递作用，两侧同轴伸出的圆柱轴头为核心安装配合面，轴头直径与安装支座的铰接孔采用过渡配合公差，

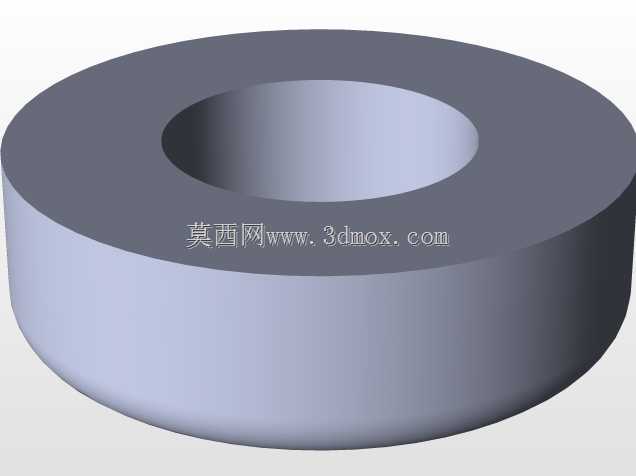

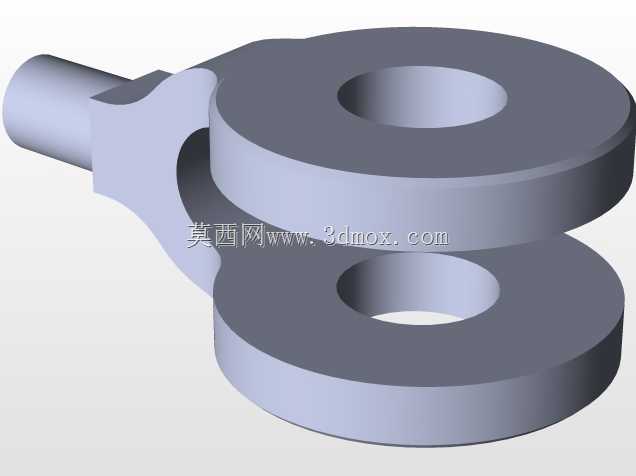

　　保证转动过程中无多余径向窜动，轴头有效配合长度可根据安装支座的腹板厚度灵活调整，适配不同厚度的安装板材。主体侧方延伸出的扁状支耳为扭矩传递臂，支耳上预留的安装孔位用于与驱动连杆或负载摆臂连接，支耳与主体圆柱段采用大圆角过渡，避免应力集中在焊缝或截面突变位置，经受力校核，该结构可稳定承受30kN的径向工作荷载，荷载作用下主体腔体的变形量控制在传感元件允许的形变范围内，不会因结构变形挤压内部芯体导致检测数据失真。设计过程中优先考虑了安装维护的便捷性，中部腔体采用上下分体式装配结构，传感元件可从腔体上端开口置入，完成接线后通过端盖压合密封，端盖与腔体之间预留密封槽，可加装O型密封圈实现基础防尘防水，适配多粉尘、少量溅水的工业现场环境。

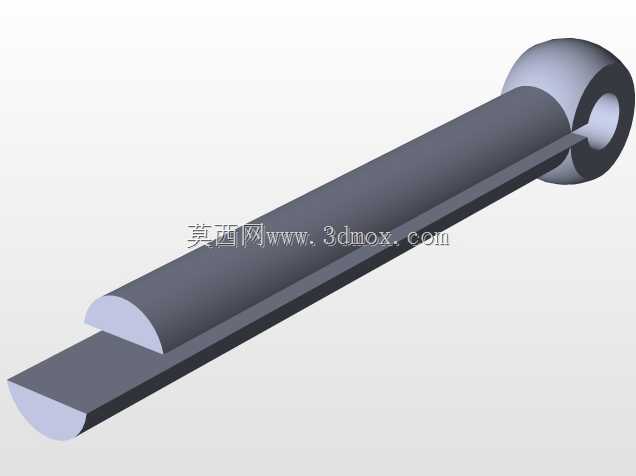

　　底部伸出的细小杆状结构为信号输出端的走线防护结构，传感线缆从该结构内部穿出，避免线缆随关节转动过程中出现弯折磨损，同时可防止外部异物剐蹭线缆。两侧轴头的端面均做倒角处理，装配时可快速导向穿入铰接支座孔位，降低现场装配的对位难度。整体外形无多余外凸结构，最大外轮廓直径小于两侧安装支座的预留安装间隙，安装时无需额外扩孔或改造周边结构，可直接替换原有同规格的普通铰接销轴，完成机械结构与传感功能的同步升级。在实际选型应用中，可根据实际工况的荷载上限调整主体壁厚与轴头直径，若应用在轻载高精度检测场景，可适当缩减腔体壁厚缩小整体体积，若应用在重载冲击工况，则可加大轴肩过渡圆角、提升支耳与主体的连接强度，内部传感芯体的选型也可根据检测需求匹配力敏、角位移等不同检测元件，结构本身的腔体尺寸预留了充足的适配空间，无需大幅修改外部主体结构即可完成不同检测功能的拓展。
