带法兰安装座垂直支撑步进轴承结构

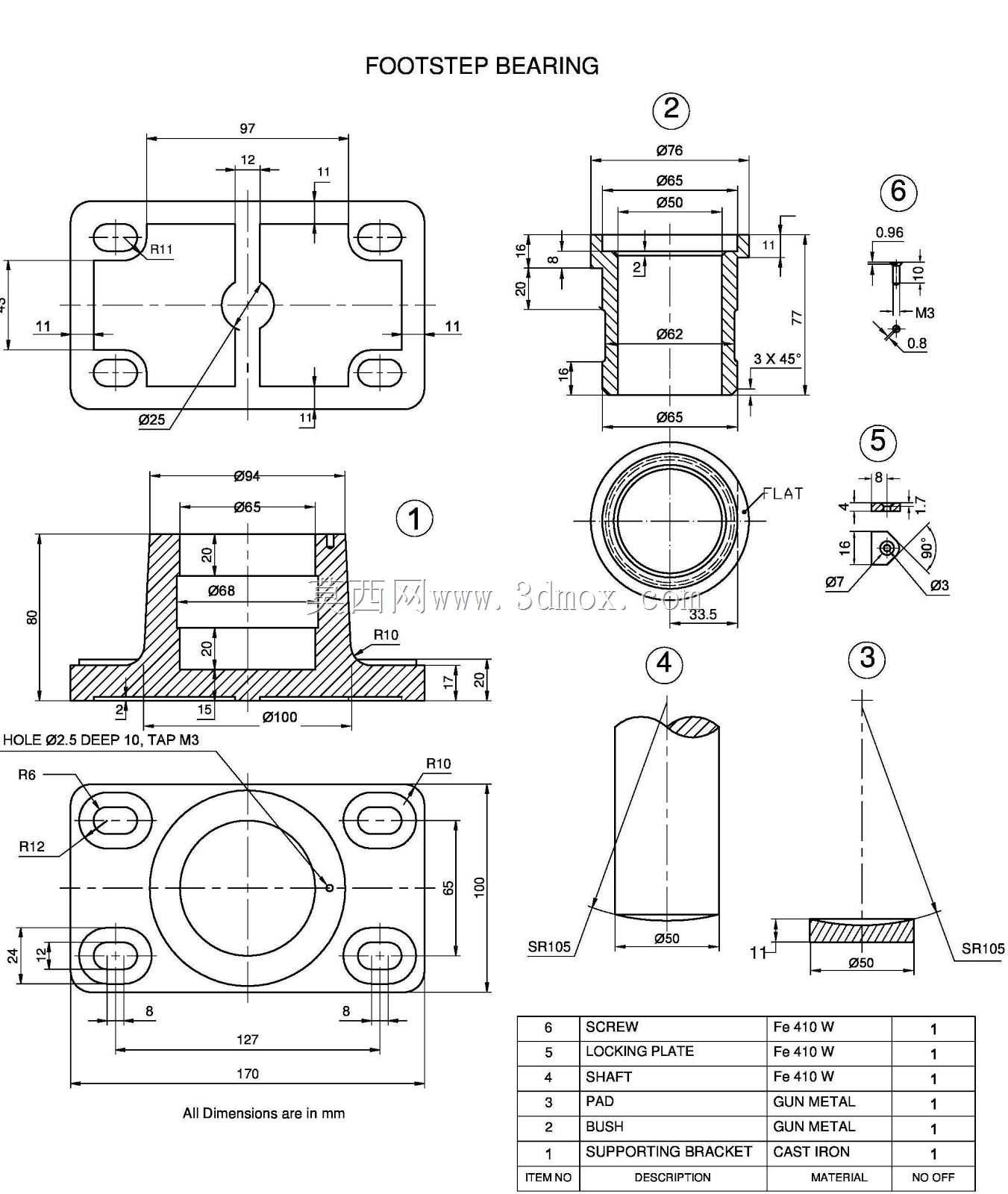

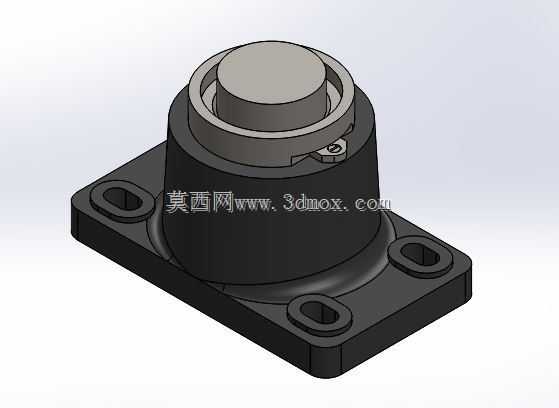

　　在轻载垂直轴系的传动布局中，这类带方形安装法兰的步进轴承，常被用在小型输送线的顶升工位、精密检测台的垂直导向段、小型包装设备的压合轴端支撑场景里，解决垂直布置轴系的径向承载与轴向定位需求，避免轴件运转时出现径向窜动，同时抵消轴件自重带来的轴向载荷偏移。从结构设计逻辑来看，基座采用铸铁材质一体铸造成型，底部方形法兰设置四个长圆形安装孔，安装孔的长圆设计预留了一定的装配调整余量，现场安装时可根据机架上的螺孔实际位置微调轴承固定位置，抵消机架加工带来的孔位误差，降低安装对位难度；法兰与上部轴承筒体之间做了圆弧过渡结构，避免直角位置出现应力集中，提升基座整体的抗载荷能力，即使承受一定的偏载力矩也不易出现基座开裂的问题。

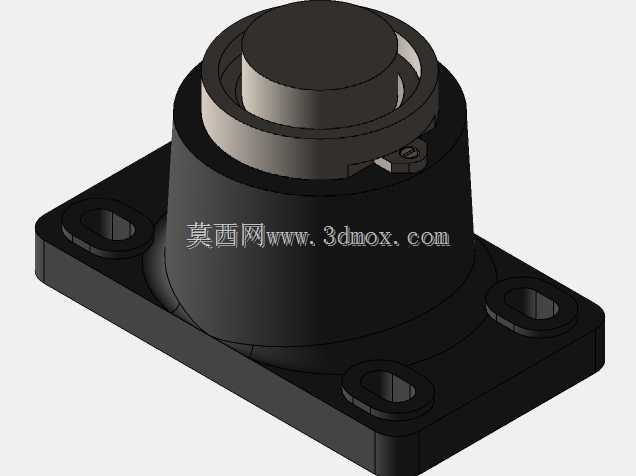

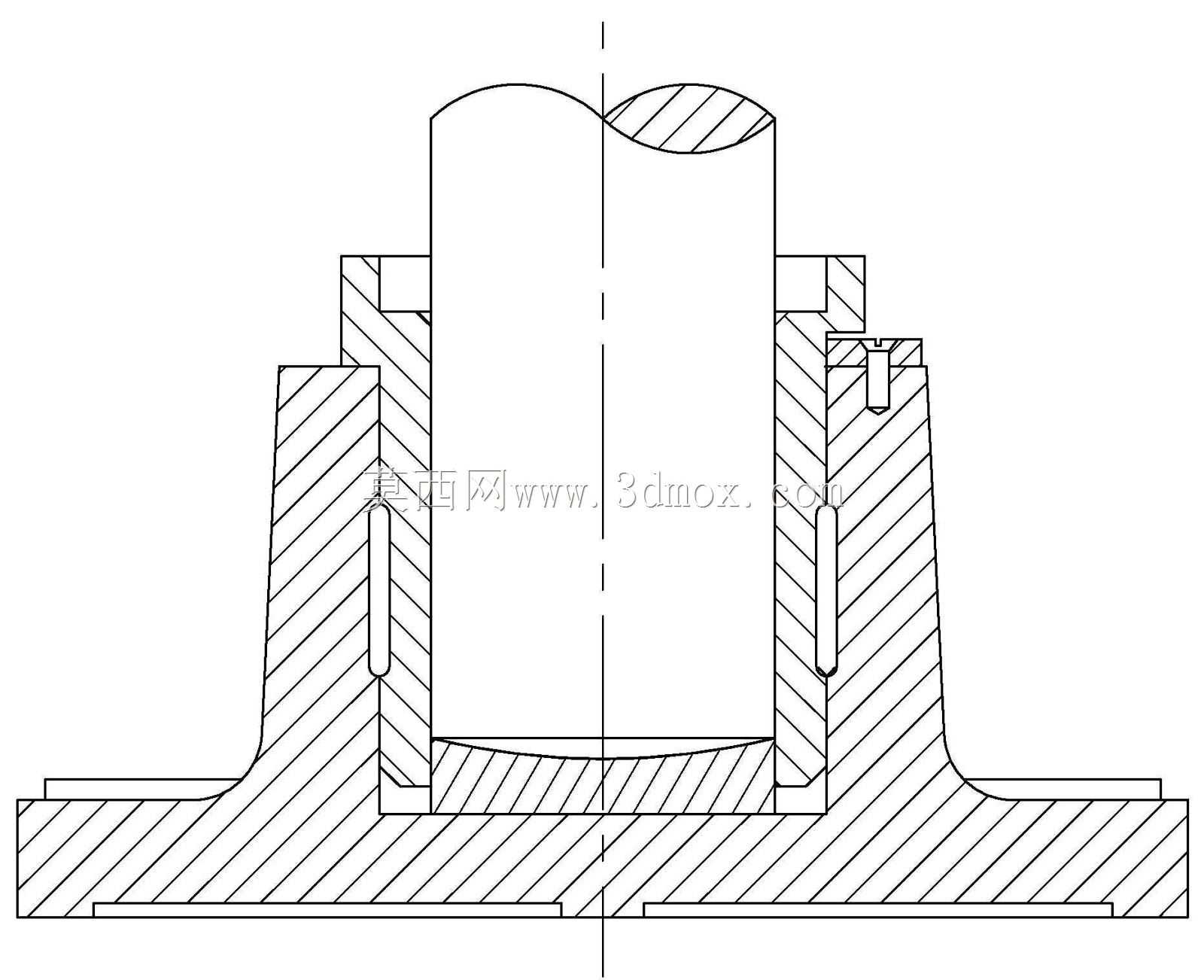

　　轴承内部镶嵌炮铜材质衬套，铜衬套的自润滑特性可以降低轴件转动时的摩擦阻力，相比滚动轴承结构，这类铜衬套滑动支撑的结构抗冲击性能更好，在频繁启停、存在小幅振动的工况下使用寿命更长，同时铜衬套与基座采用过盈配合装配，衬套磨损后可单独拆卸更换，降低后期维护成本。顶部设置的空心轴环主要起到轴向限位作用，轴环通过侧面的紧定螺钉与穿入的轴件固定，运转时轴环随轴同步转动，与衬套端面配合限制轴件的轴向窜动，保证轴系的轴向定位精度。从安装边界尺寸来看，方形法兰的边长适配常规40系列铝型材的安装面尺寸，可直接固定在标准铝型材搭建的设备机架上，无需额外加工转接板；筒体的外径尺寸匹配常规轴承座的安装避让空间，在设备内部布局时不会与周边的传动件、

　　走线槽产生干涉；整体高度尺寸控制在紧凑范围内，不会过多占用垂直方向的安装空间，适合空间紧凑的小型自动化设备内部布局。设计这类轴承结构时，需要重点关注铜衬套与轴件的配合间隙，间隙过大会导致轴件转动时出现晃量，影响末端执行件的定位精度，间隙过小则会增大转动阻力，导致轴件运转卡顿甚至出现抱轴问题；同时要保证四个安装孔的位置度公差，避免安装时出现强制锁紧导致基座变形，影响内部衬套的同轴度；顶部轴环的紧定螺钉位置需要做防松处理，在频繁正反转的工况下避免螺钉松动导致轴向限位失效。
