十字轴式双万向节传动结构

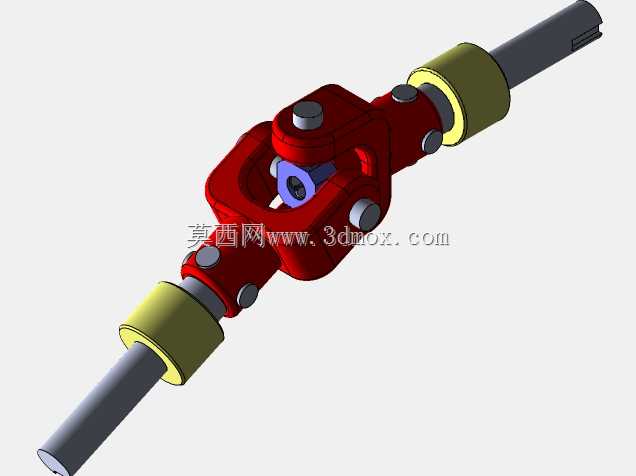

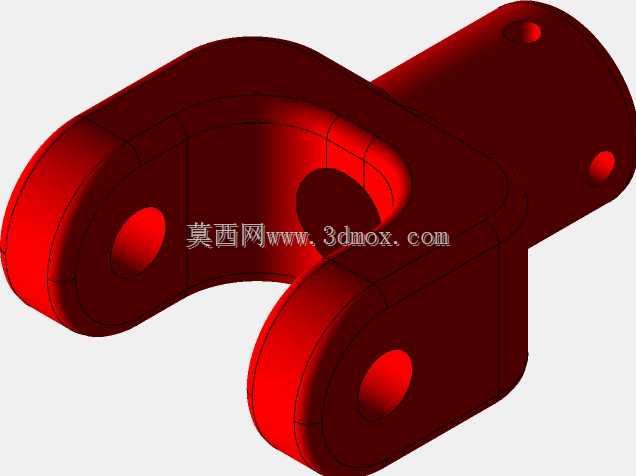

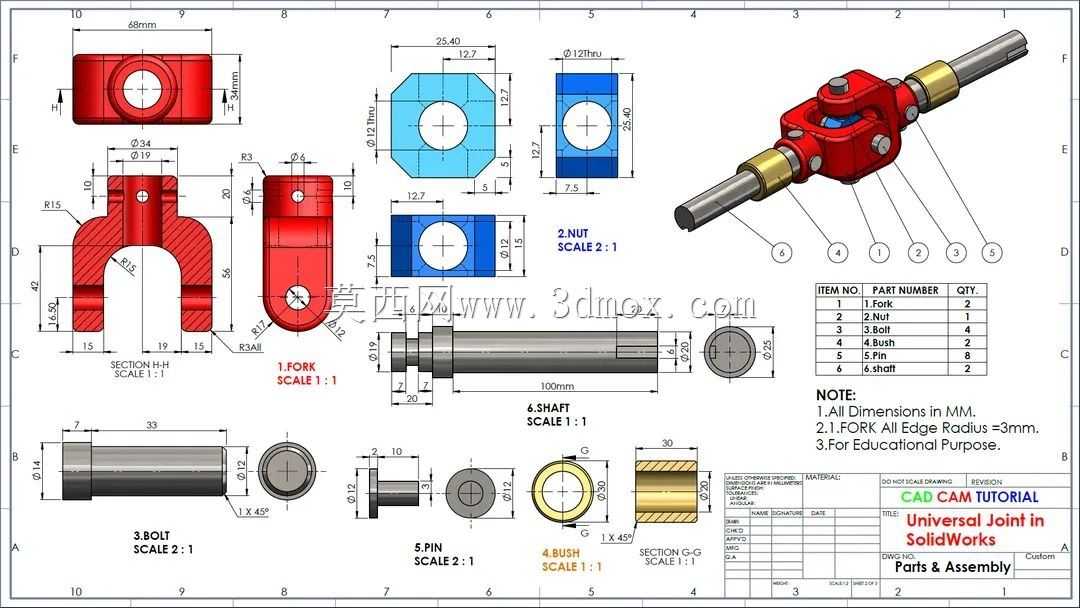

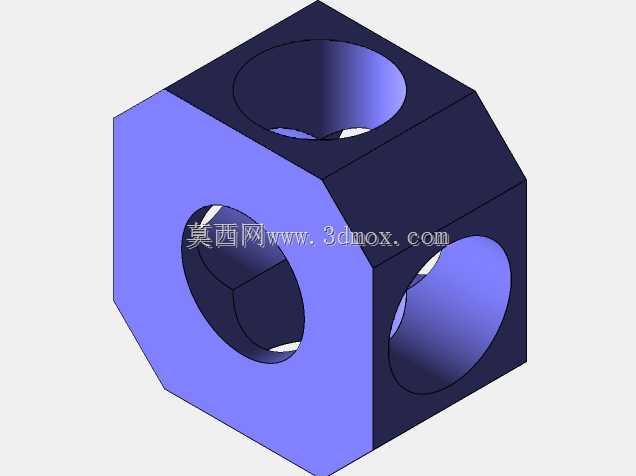

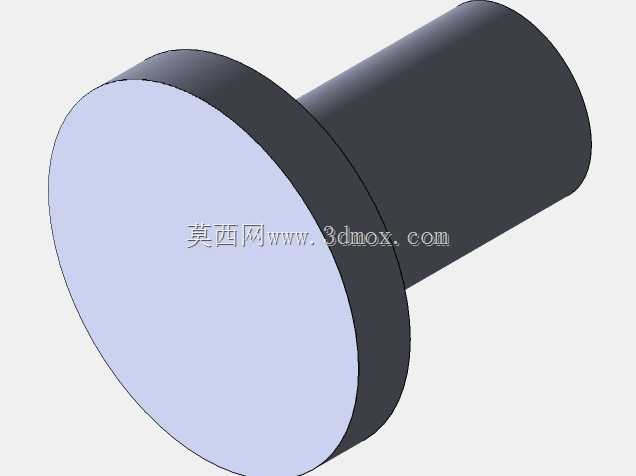

　　该万向节结构属于可实现变角度动力传递的机械传动部件，主要用于需要改变传动轴线方向的工况场景，在汽车底盘传动系统、工业机床进给机构、农业机械动力传输单元、精密仪器传动链路中都有广泛应用，能够补偿两传动轴之间因制造安装误差、承载变形、相对位移带来的轴线偏角，避免传动卡滞与额外附加载荷。从结构设计来看，该款为双联式十字轴万向节，相比单十字轴万向节，可实现等角速度传动，消除单节万向节输出端转速周期性波动的问题，降低传动过程中的振动与冲击，适配对传动平稳性有一定要求的场合。主体采用十字轴作为核心传力构件，十字轴四个轴颈分别装配在两个万向节叉的轴承孔内，轴颈与叉体之间设置滑动轴承衬套，配合轴端密封结构，可留存润滑脂，减少长期运转过程中的磨损，

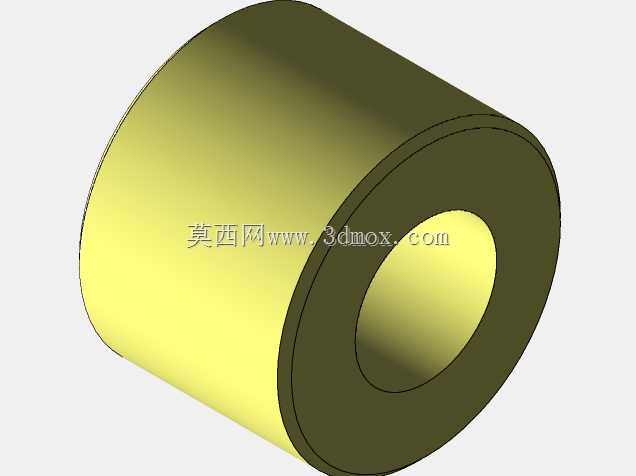

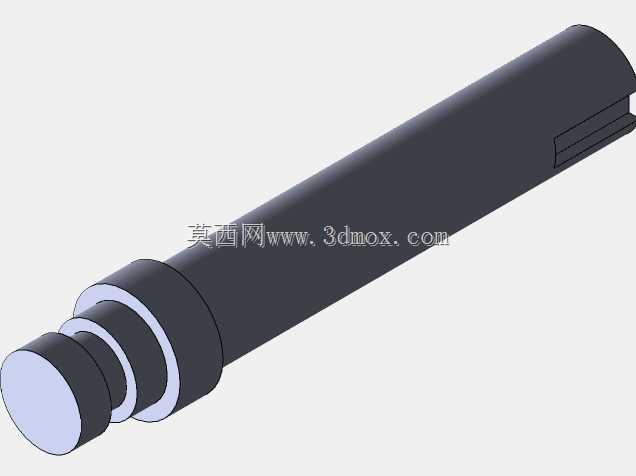

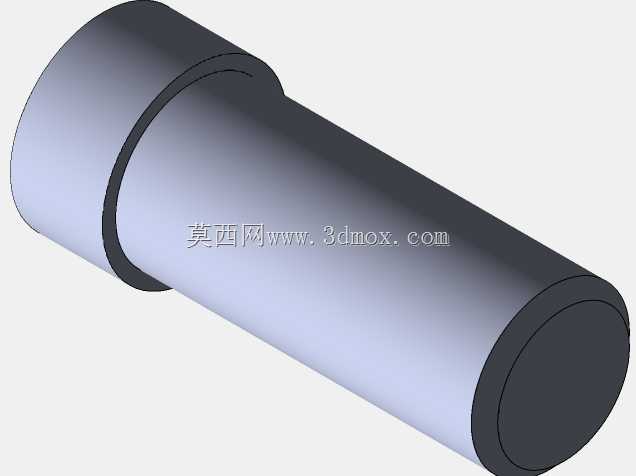

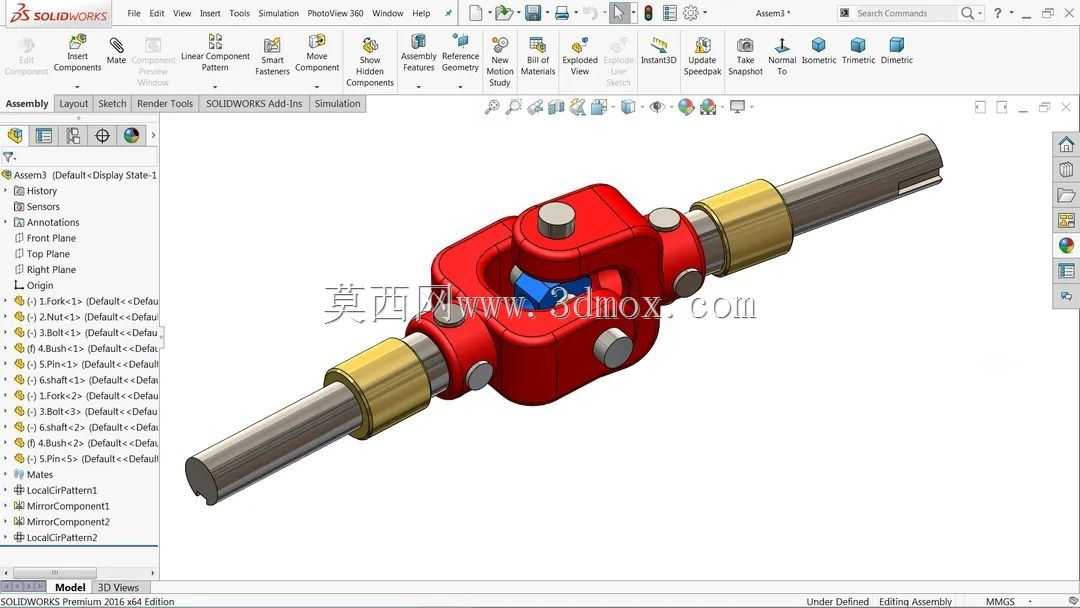

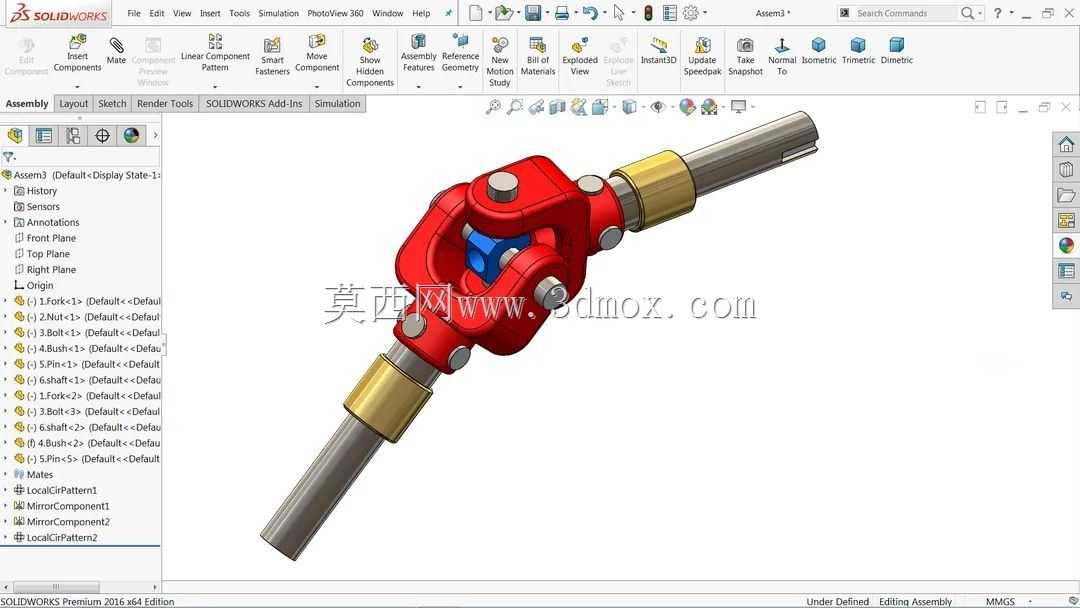

　　延长部件维护周期。两端的轴头为圆柱光轴结构，配套铜质定位轴套，可与配套传动部件实现轴孔配合，通过键连接或过盈配合传递扭矩，轴套同时起到轴向定位作用，限制传动过程中轴段的轴向窜动。设计过程中优先考虑了传动偏角范围，单节最大允许工作偏角可达15°-20°，双联组合状态下可适应更大的轴线偏移量，同时对十字轴轴颈进行了等强度设计，保证在传递额定扭矩时各截面应力分布均匀，避免应力集中导致的部件断裂。外形结构上，整体为对称式布局，中间十字轴外部设置红色防护壳体，既可以阻挡外界粉尘、碎屑进入内部铰接部位，也能对内部润滑脂起到密封留存作用，避免运转过程中润滑脂甩出。安装边界方面，两端轴段直径、有效配合长度均按照通用传动接口尺寸设计，

　　可直接替换同规格标准万向节部件，不需要对配套安装位进行额外改造；整体径向最大尺寸控制在合理范围，不会与周边安装支架、壳体结构发生运动干涉，铰接部位的转动间隙经过合理设定，既保证转动灵活无卡滞，也不会因间隙过大导致传动回程误差，适配精密传动场景的精度要求。在实际选型应用中，可根据传递扭矩大小、工作转速、轴线偏角范围匹配对应规格，该结构可适应正反转双向传动，在频繁换向的工况下也能保持稳定的传动性能，不会出现换向冲击过大的问题。
