工业用箱式陶瓷电烤炉结构设计

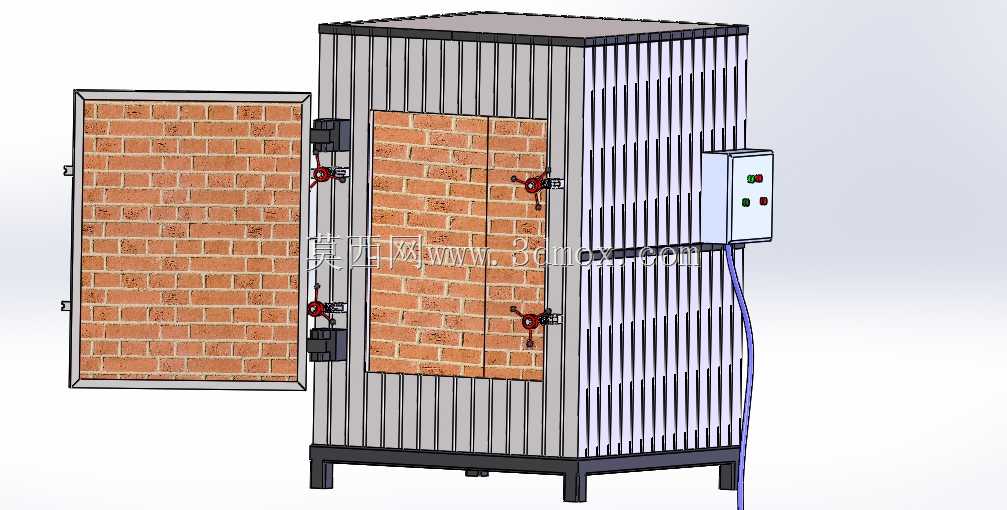

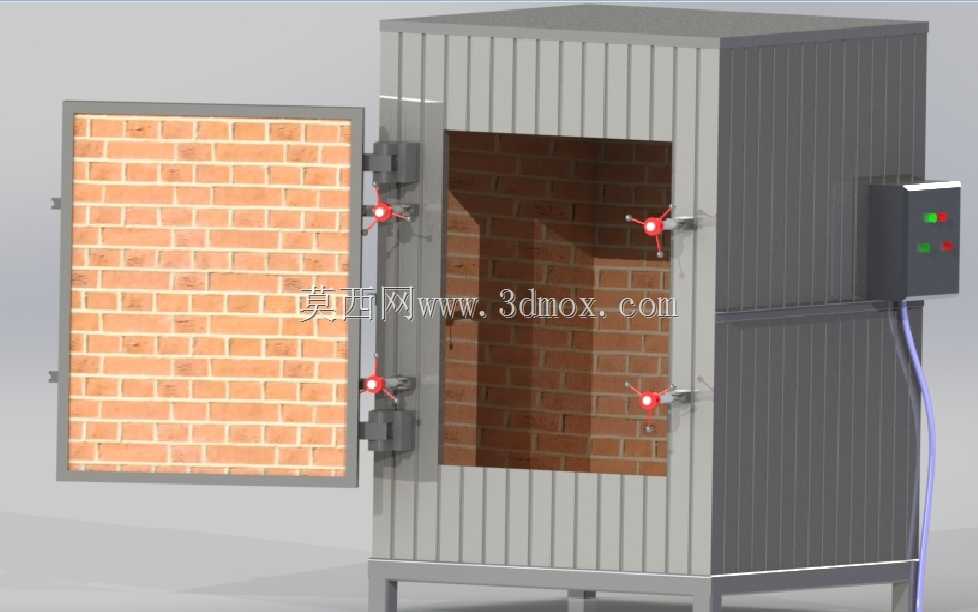

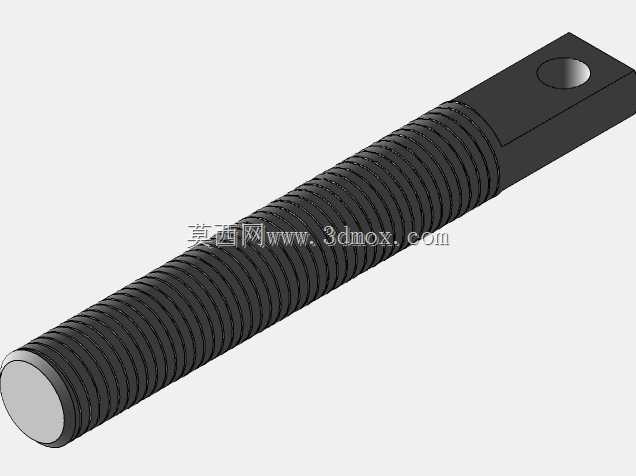

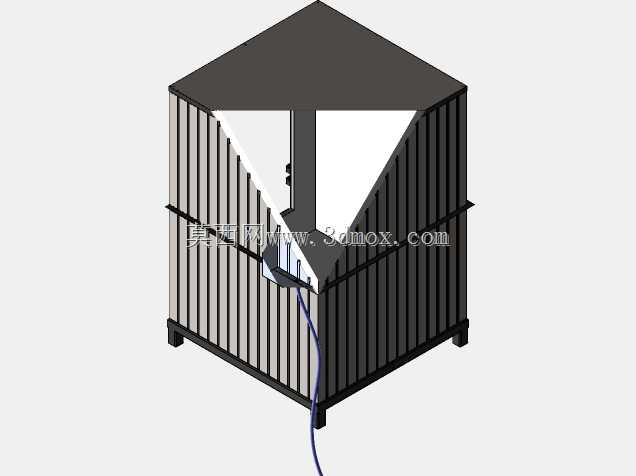

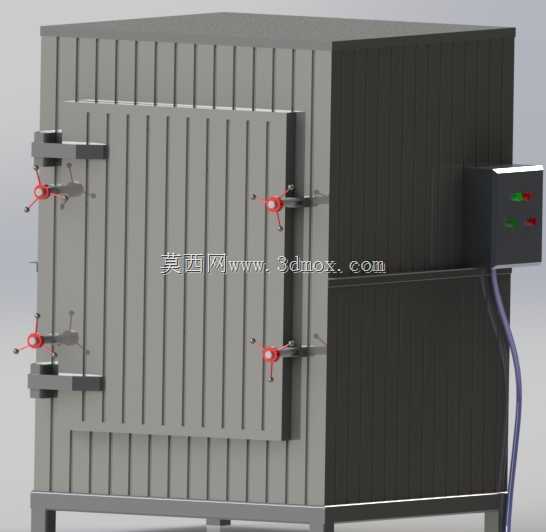

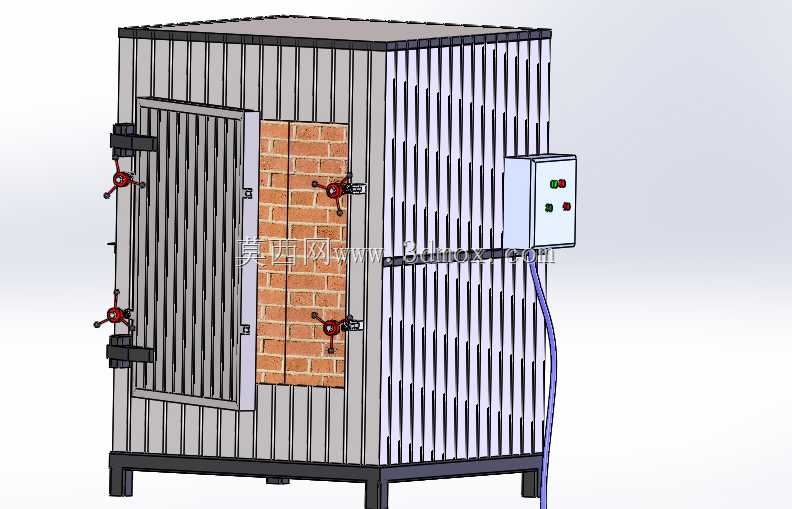

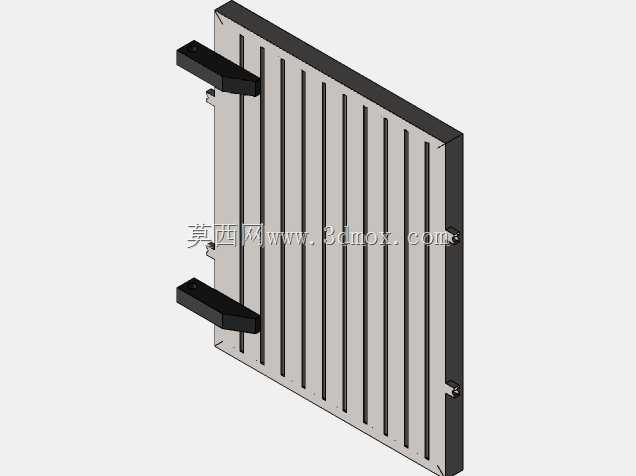

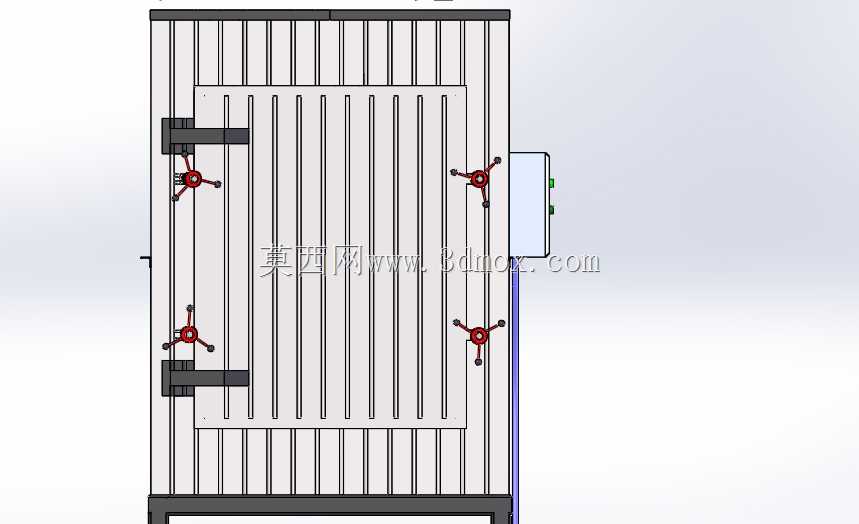

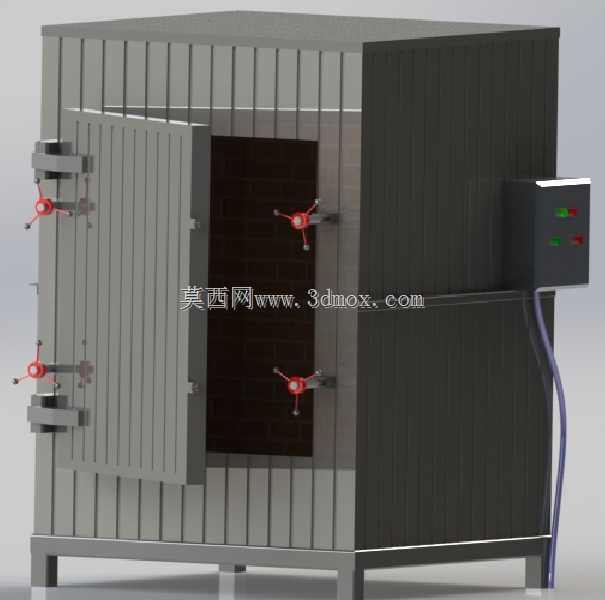

　　这款箱式陶瓷电烤箱主要面向陶瓷制品小批量烧制、实验室陶瓷试样烧结、小型陶瓷工件热处理等场景，在陶艺工作室、材料实验室、小型陶瓷加工车间中应用广泛，可完成陶瓷坯体的素烧、釉烧工序，也可适配小型金属工件的低温回火、烘干类热处理作业。设备整体采用立式箱型结构，外壳采用波纹金属板拼接设计，既提升了壳体结构刚性，减少满焊作业量，也能在设备外壳与内部耐火层之间形成稳定的空气隔热层，降低设备运行时的外壁温升，避免作业人员误触烫伤。炉门采用侧开式铰链结构，配套多点式快锁压紧机构，每个锁点都配有可调节的压紧行程，能够保证炉门闭合后与炉口耐火密封面完全贴合，减少炉内热量外泄，降低设备运行能耗。炉门内侧与炉腔内壁全部采用耐火砖砌筑结构，

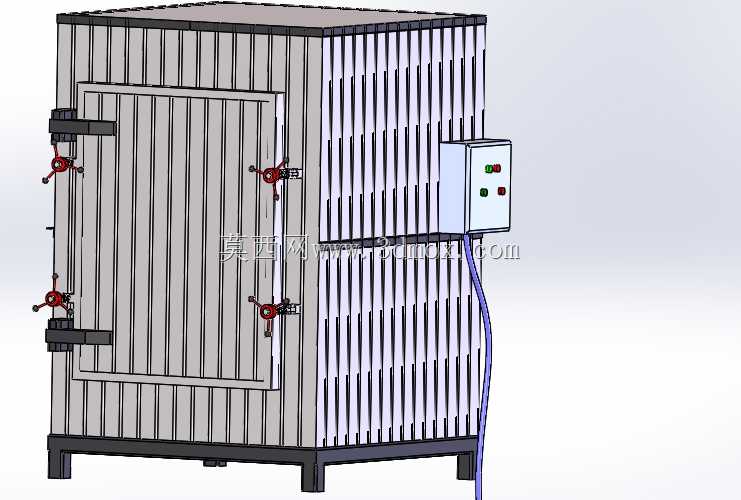

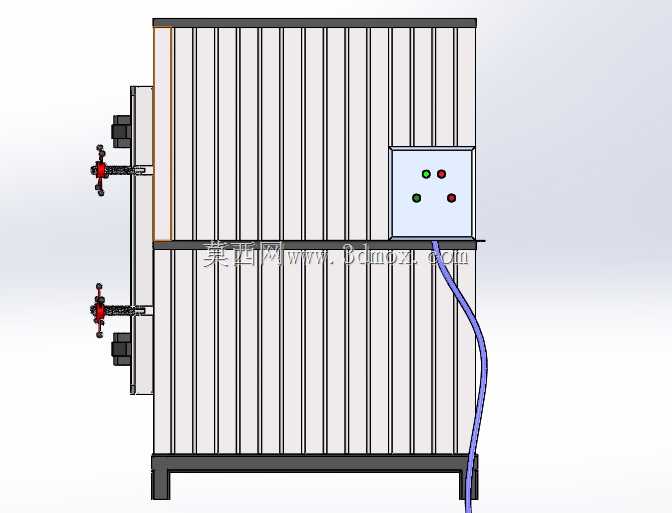

　　耐火砖之间预留合理的热膨胀间隙，避免设备反复升温降温过程中砖体受热膨胀挤压开裂，延长炉衬使用寿命。设备侧面集成独立的电控安装舱，将加热控制元件、温度传感模块、电源接线端子全部整合在该舱体内，与高温炉腔完全隔离，避免高温辐射加速电气元件老化，同时电控舱采用侧开检修门设计，日常维护时无需拆解设备主体外壳即可完成元件更换、线路检修作业。炉腔内部为规整的矩形加热空间，加热元件沿炉腔侧壁均匀排布，保证炉内各区域温度均匀性，满足陶瓷烧制过程中对温度场一致性的要求，避免工件因局部温差过大出现开裂、釉面不均等缺陷。设备底部采用加厚型钢制底座框架，预留叉车搬运孔位，方便车间内设备转场移位，底座与炉体之间设置隔热垫，阻断炉体热量向地面传导，

　　避免对车间地面造成高温损伤。设计过程中充分考虑设备安装边界，设备后侧预留足够的电气接线与通风散热空间，炉门开启侧预留不小于炉门宽度的操作空间，方便工件取放与炉门开合作业，设备整体外接电源接口设置在电控舱下方，布线时可沿车间墙面或地面线槽走线，避免管线干涉日常作业通道。炉门的观察窗采用多层耐高温透明材料复合结构，可在设备运行过程中直接观察炉内工件状态，无需开启炉门导致炉温骤降，影响烧制工艺稳定性。
