内六角螺栓冷镦成型加工工装结构

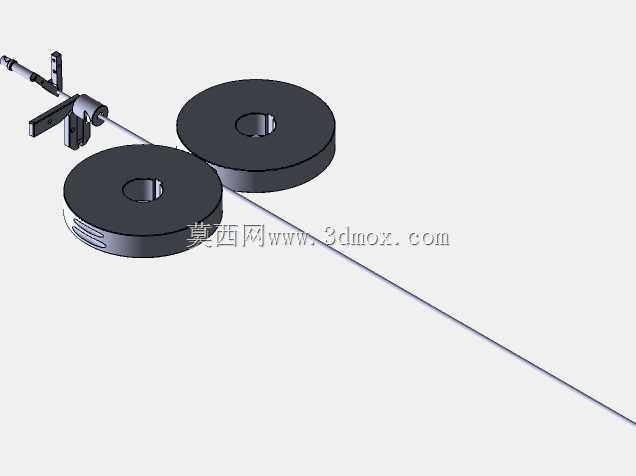

　　这套结构面向紧固件批量生产场景，对应DIN912标准内六角圆柱头螺钉的冷镦成型工序，是 Hatebur 系列多工位冷镦设备上的核心成型工装组件，直接决定内六角螺栓的头部成型精度、杆部同轴度以及批量生产的尺寸一致性。在紧固件制造车间的实际生产中，这类工装需要承受每分钟上百次的冲击载荷，配合设备的送料、切断、初镦、终镦、切边工位依次完成盘条线材的塑性变形，最终成型符合标准的内六角螺栓毛坯，后续仅需经过螺纹滚制、表面处理即可完成成品加工。

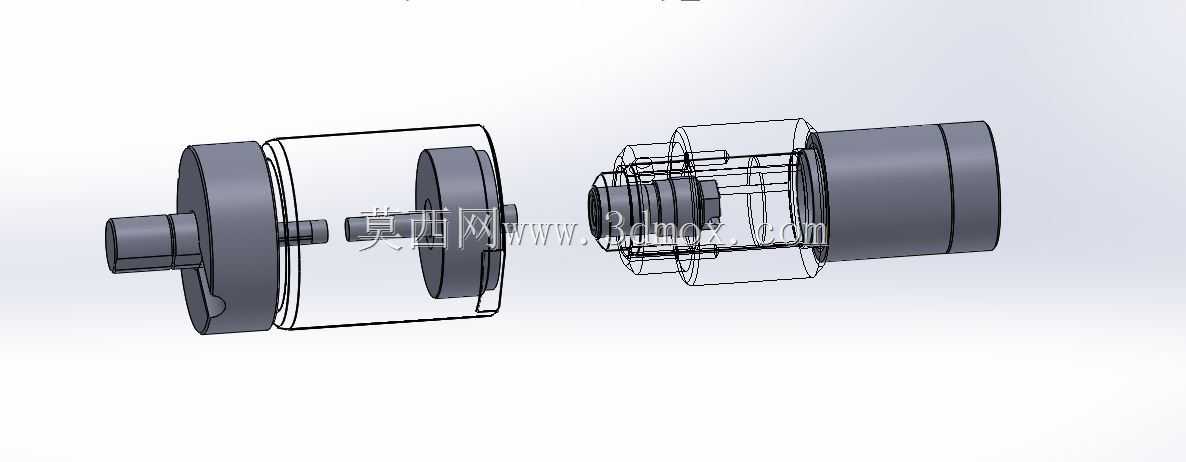

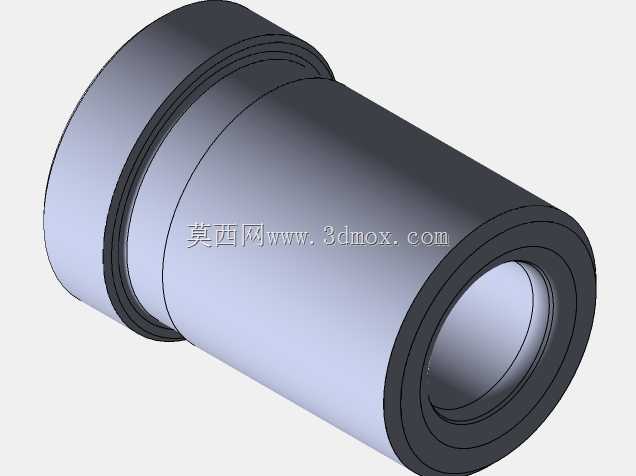

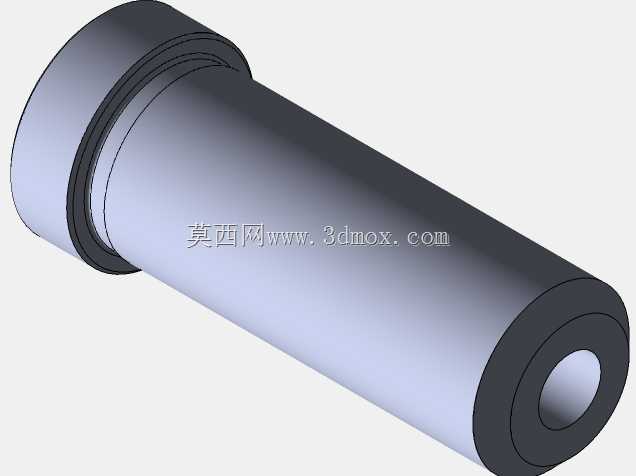

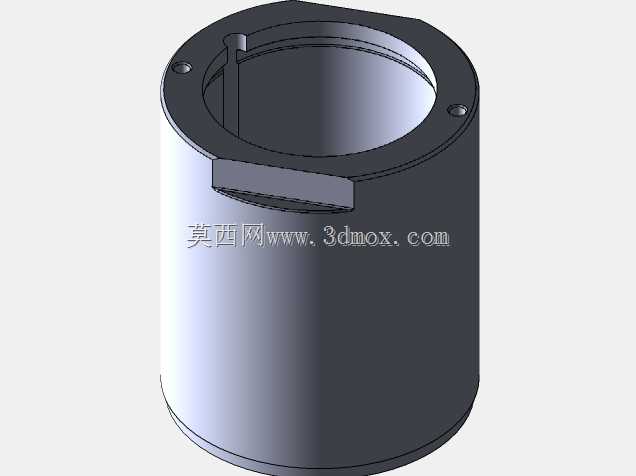

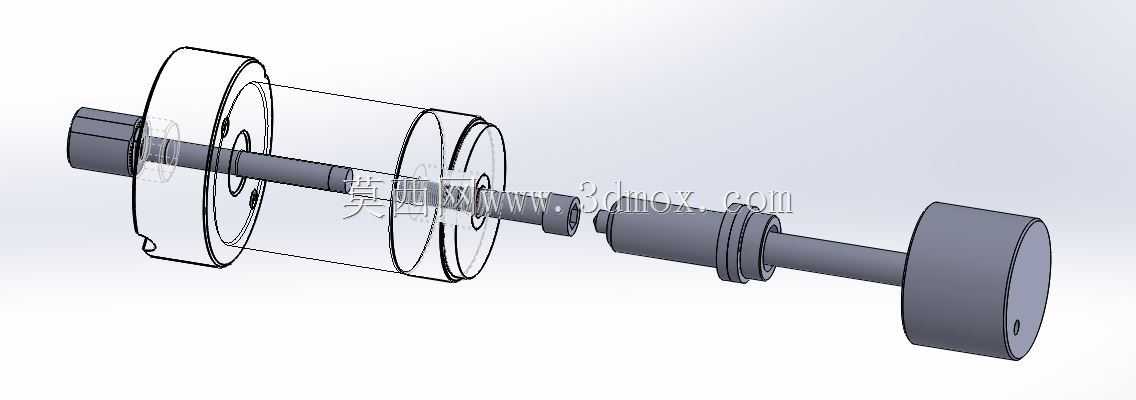

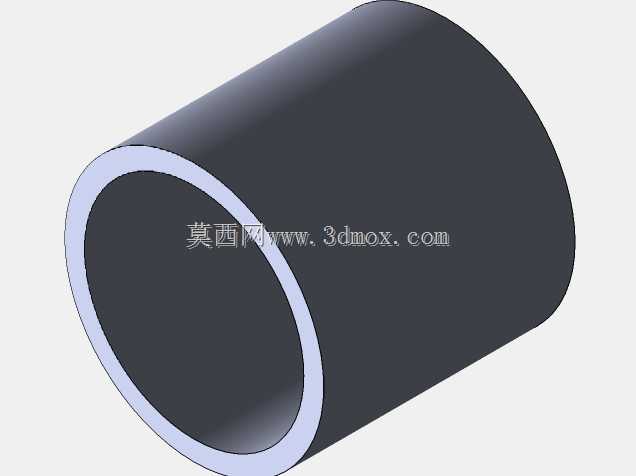

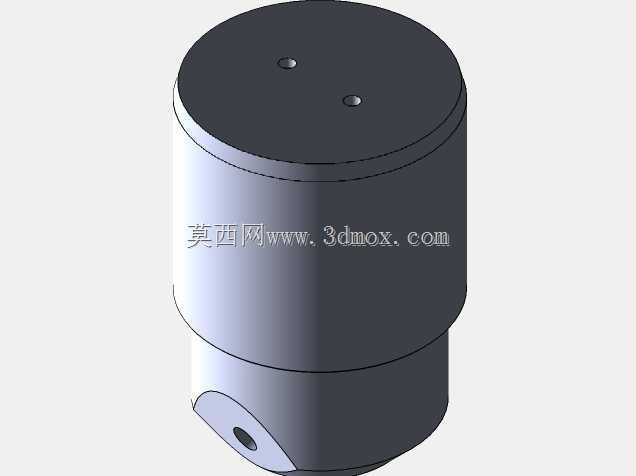

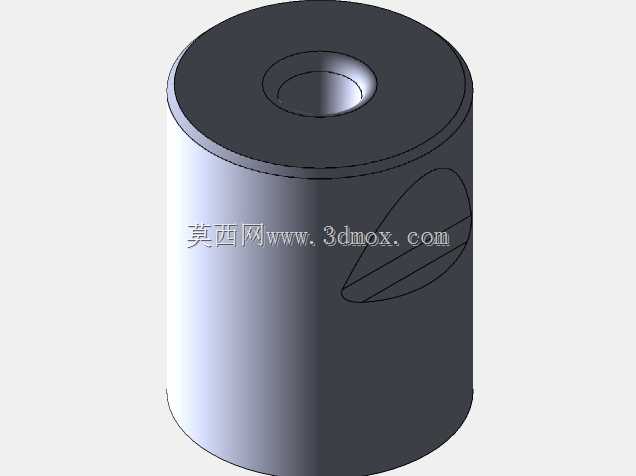

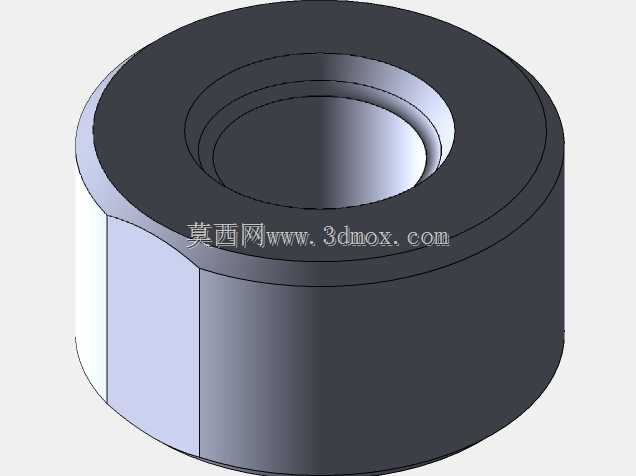

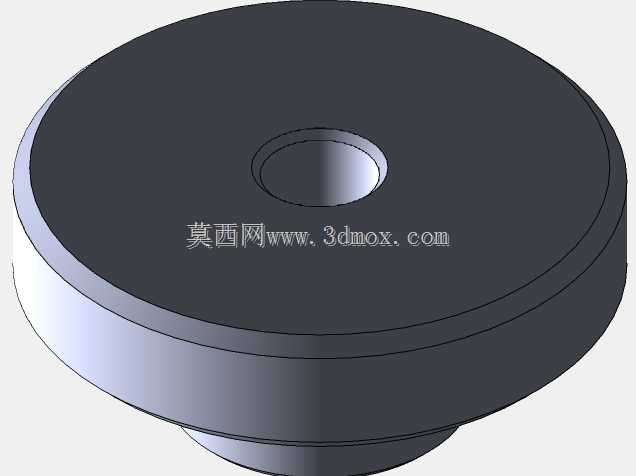

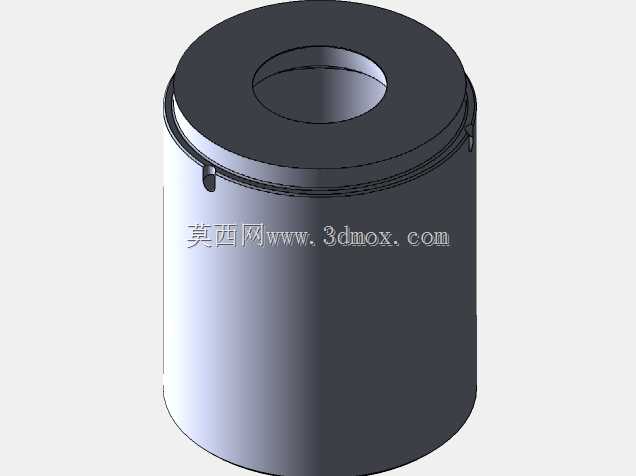

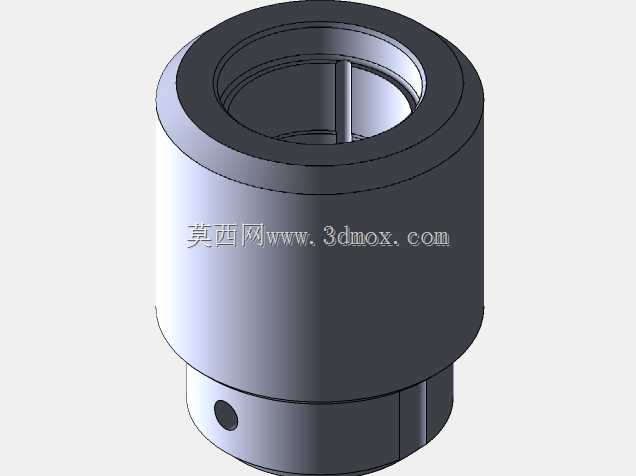

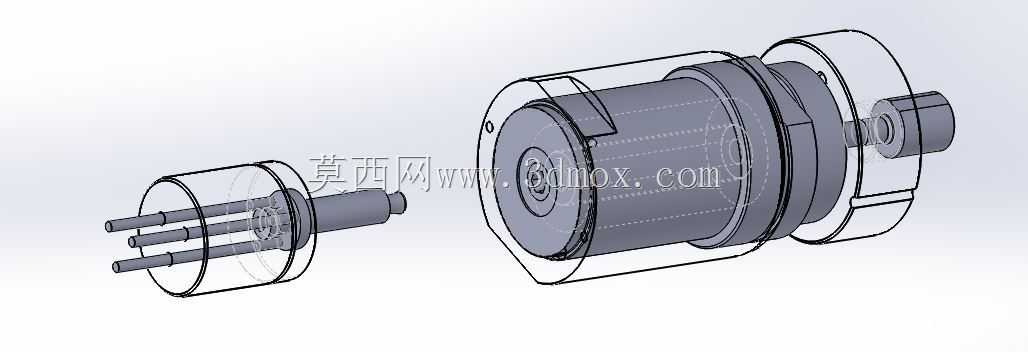

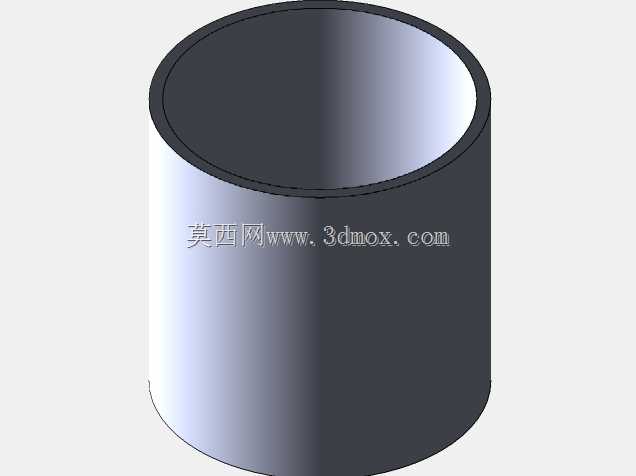

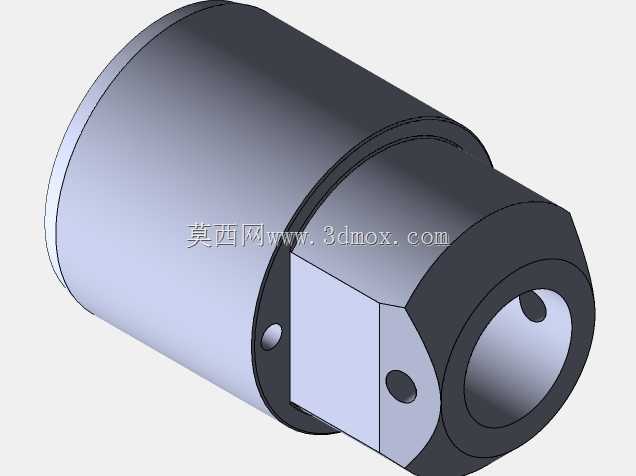

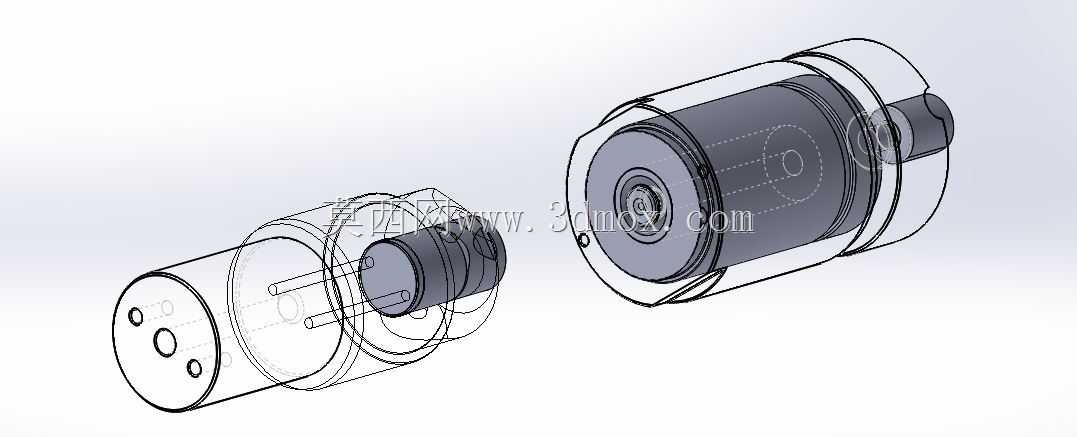

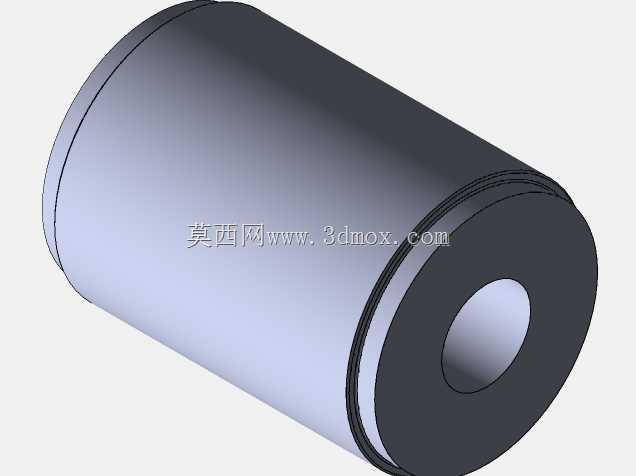

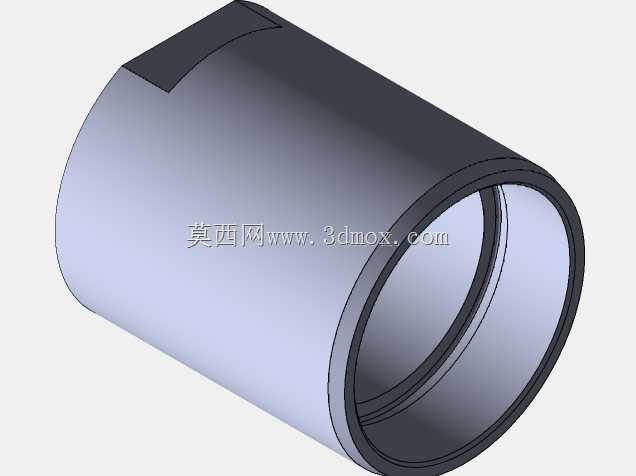

　　从结构设计逻辑来看，整套组件采用分体式嵌套结构，分为动模侧与定模侧两部分，动模端随设备滑块做往复冲击运动，定模端固定在设备工作台模座内，合模时完成坯料的挤压成型。设计时优先考虑了工装的快换需求，模芯与模套采用过盈配合加定位销锁紧的结构，当模芯磨损超差后，可单独拆卸更换模芯，无需更换整套模座，大幅降低连续生产中的工装维护成本。成型型腔的尺寸链经过严格校核，内六角冲头的对边尺寸、头部成型腔的深度、杆部成型孔的直径公差均控制在微米级，同时预留了冷镦过程中金属塑性流动的填充间隙，避免成型时出现缺料、折叠、头部开裂等常见冷镦缺陷。

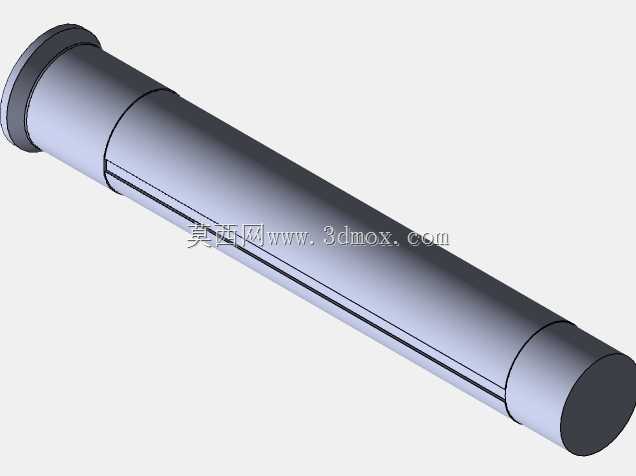

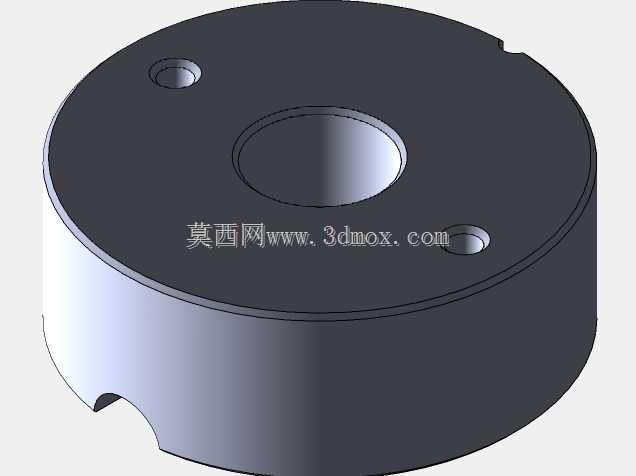

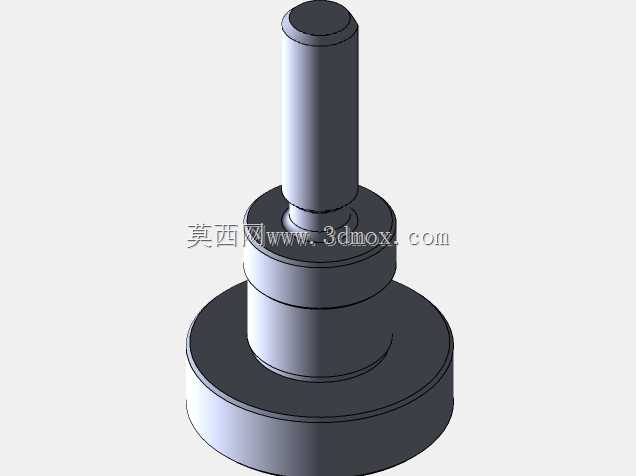

　　安装边界方面，整套工装的外径与冷镦设备的模座安装孔完全适配，轴向定位尺寸匹配设备的闭合高度，无需额外加装调整垫片即可直接装夹使用。动模侧的冲头尾部采用标准的莫氏锥度定位，保证冲头与模腔的同轴度，避免长期冲击下出现偏心磨损；定模侧的出料顶杆与模腔保持间隙配合，既保证成型后工件可以顺利顶出，又不会在杆部表面留下明显的顶出划痕。在实际生产适配中，这套结构可覆盖常用规格的内六角螺栓生产，通过更换不同尺寸的模芯与冲头，即可快速切换生产规格，适配紧固件行业多品种、大批量的生产需求。结构中还设计了专门的冷却气道接口，可接入车间压缩空气管路，在连续生产过程中对成型型腔进行风冷降温，避免长时间高温作业导致模腔硬度下降、磨损加快，有效提升工装的单次使用寿命，减少生产过程中的停机换模频次。
