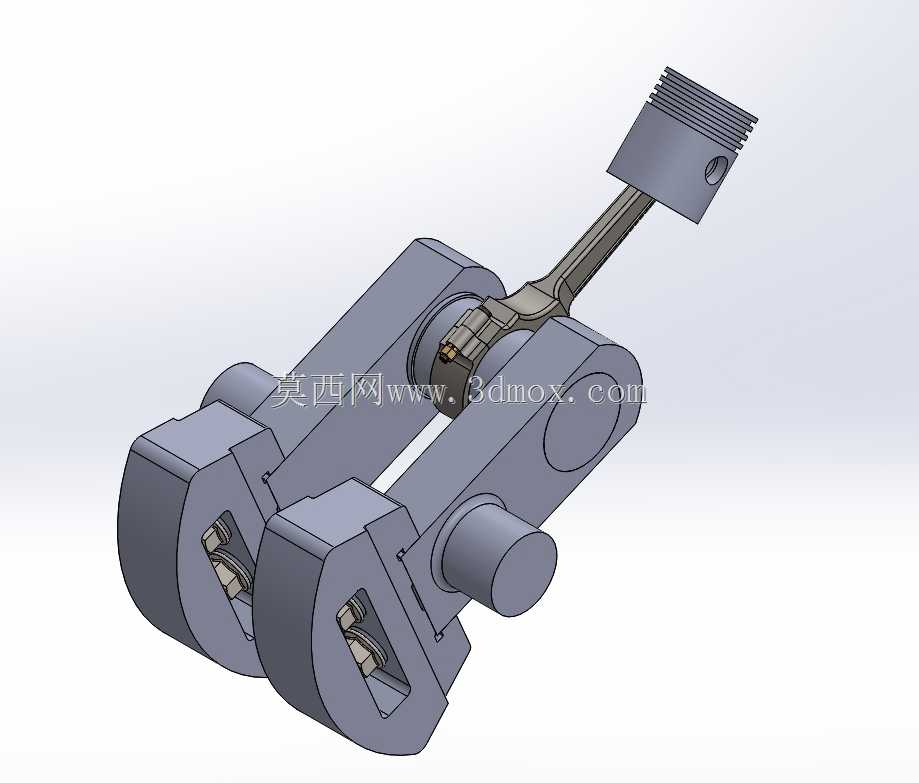

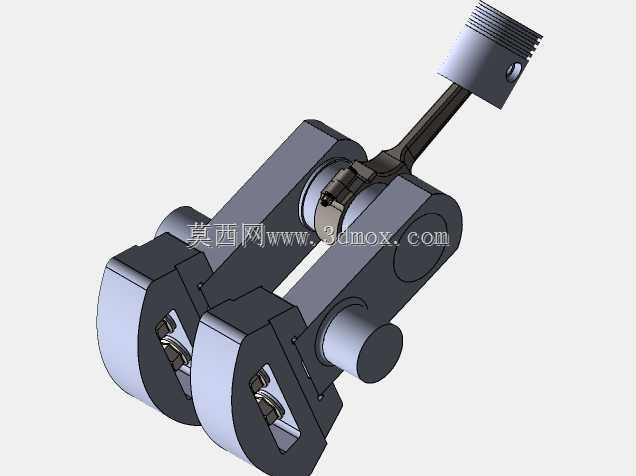

内燃机活塞连杆曲柄联动组件结构设计

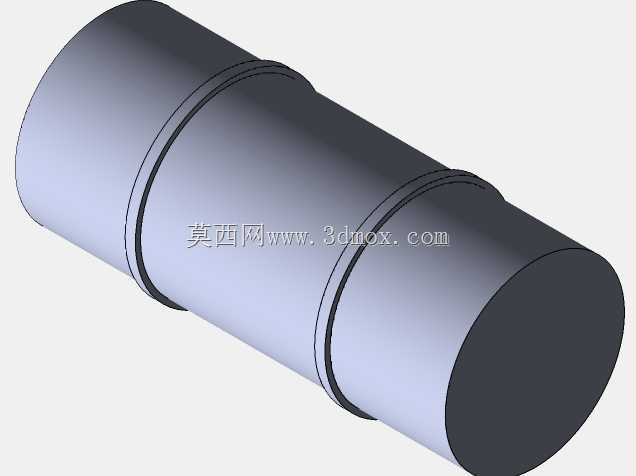

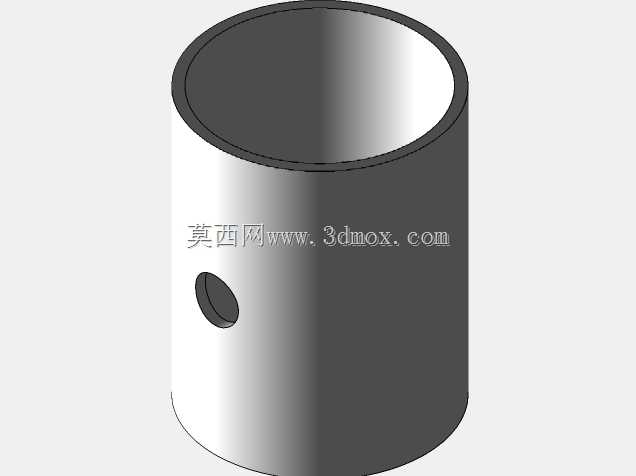

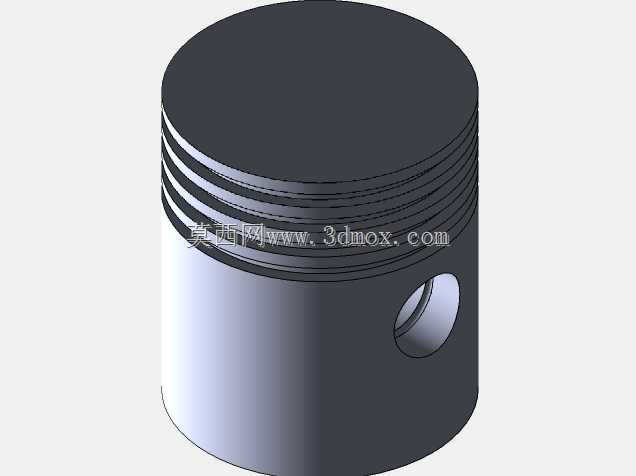

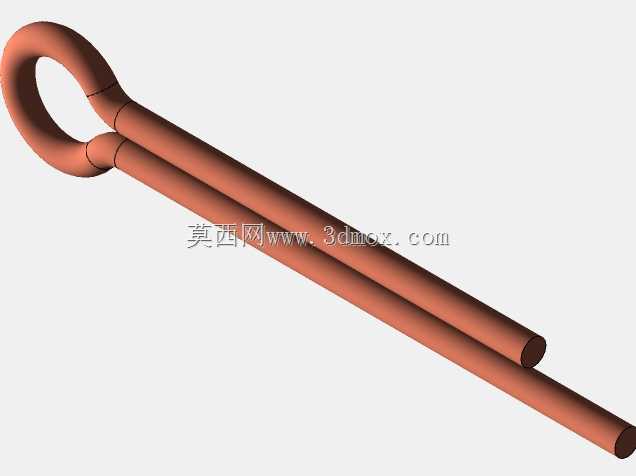

　　这套活塞联动组件是往复式动力设备的核心运动转换单元，常见于中小排量内燃机、往复式压缩机等需要将直线往复运动转化为旋转扭矩输出的设备场景中，整套组件的运动匹配精度直接决定了动力输出效率、运行振动水平与整机使用寿命。从结构设计逻辑来看，活塞头部预留了多道环槽结构，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功行程的压力泄漏，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室造成积碳与异常损耗；活塞销孔采用浮动销设计思路，销与活塞、连杆小头的配合间隙经过匹配，既保证冷态下无异常卡滞，也能在热膨胀工况下保持合适的活动余量，避免销座出现应力集中开裂的问题。连杆部分采用工字形截面结构，在保证足够抗拉、

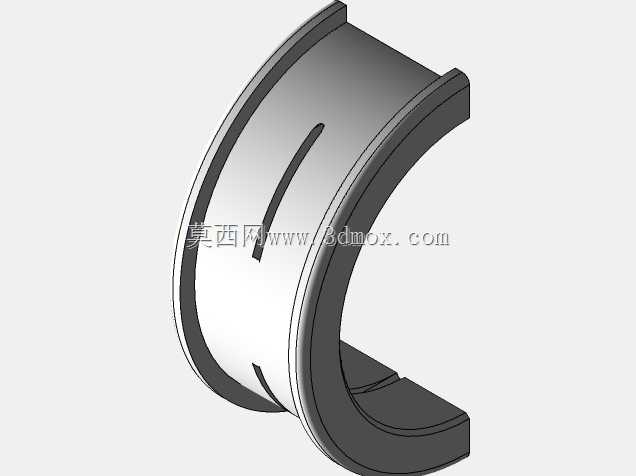

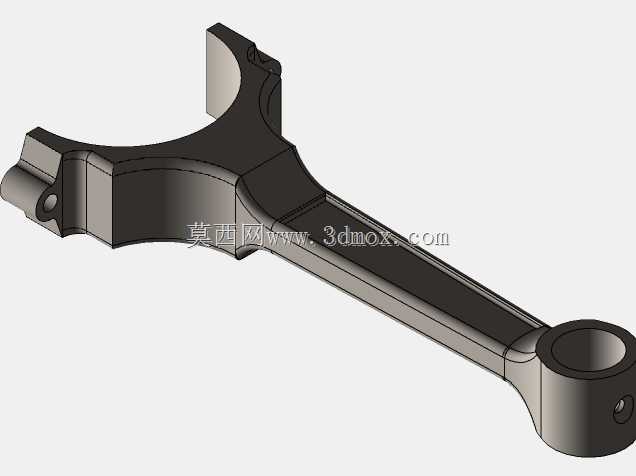

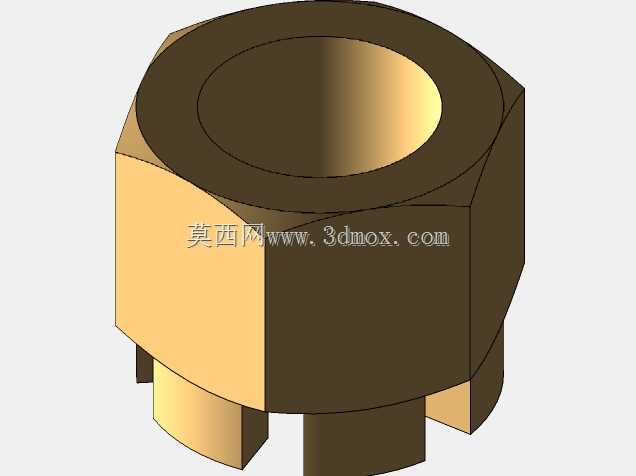

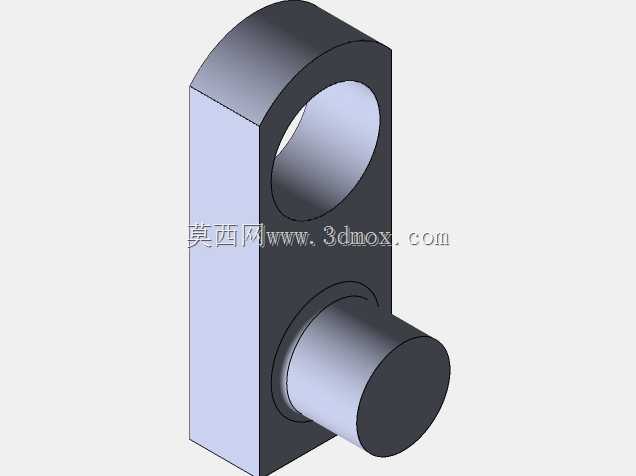

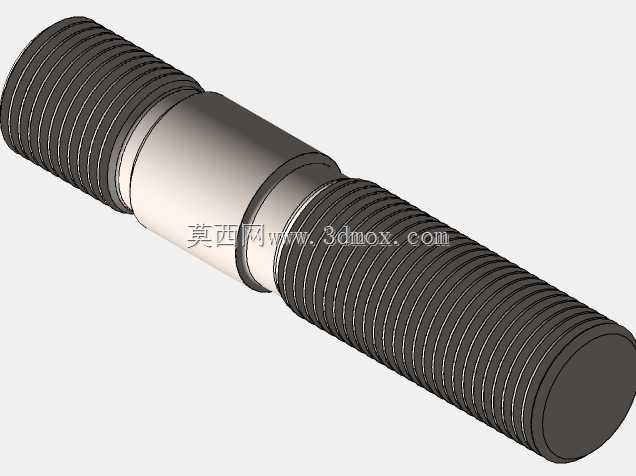

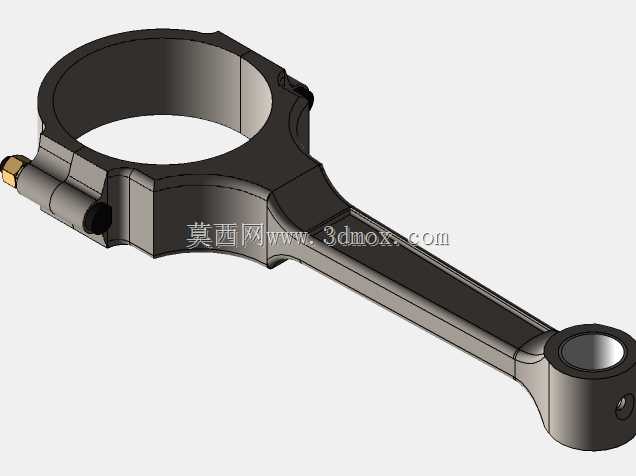

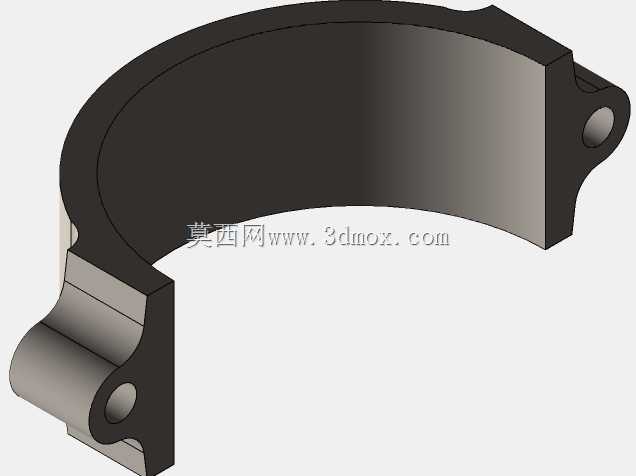

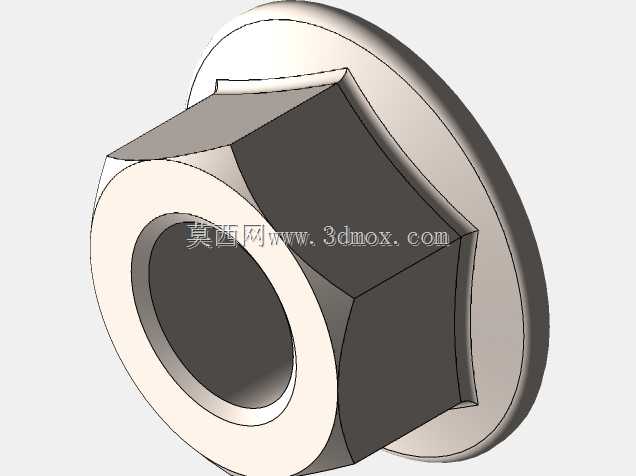

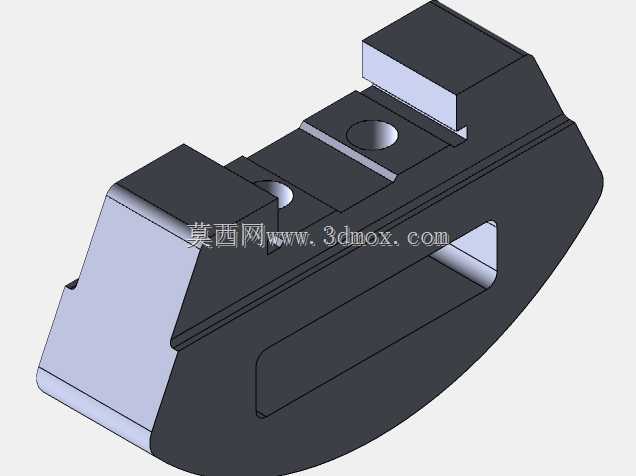

　　抗弯曲强度的前提下尽可能降低往复运动质量，减少高速运转时的惯性力载荷，连杆大头采用剖分式结构，通过螺栓与曲柄销紧固，剖分面做了定位止口设计，保证装配后曲柄销孔的圆度，避免轴瓦出现偏磨。曲柄部分采用双平衡块结构，平衡块的质心位置经过配重计算，能够抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运转时的振动幅值，曲柄主轴颈与曲柄销的过渡位置做了大圆角处理，减少应力集中系数，提升交变载荷下的疲劳强度。安装边界方面，活塞外径与配套缸筒内径采用基孔制间隙配合，间隙值根据运行工况的热膨胀量设定，保证热态下活塞不会在缸筒内出现拉缸故障；曲柄主轴颈的同轴度、连杆大小头孔的平行度都有严格形位公差要求，装配时需要按规定扭矩分次紧固连杆螺栓，

　　避免预紧力不均造成连杆变形。整套组件的运动轨迹经过运动仿真验证，活塞在上止点、下止点的换向位置无运动干涉，连杆摆动角度在设计允许范围内，不会与缸筒内壁、曲轴箱内壁发生碰擦，能够适配常规四冲程、二冲程往复动力设备的结构布局，可作为动力类设备设计时的核心运动单元参考，也可用于教学场景下的曲柄滑块机构运动原理演示，帮助设计人员理解往复运动与旋转运动转换过程中的受力变化、配合要求与结构设计要点。
