钣金安装固定支座练习结构件

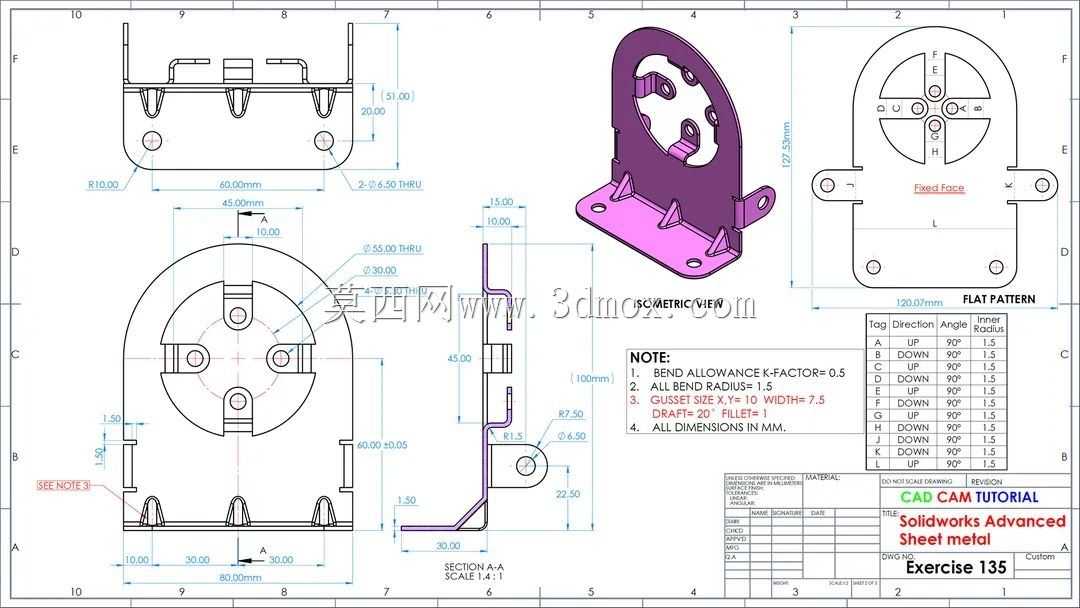

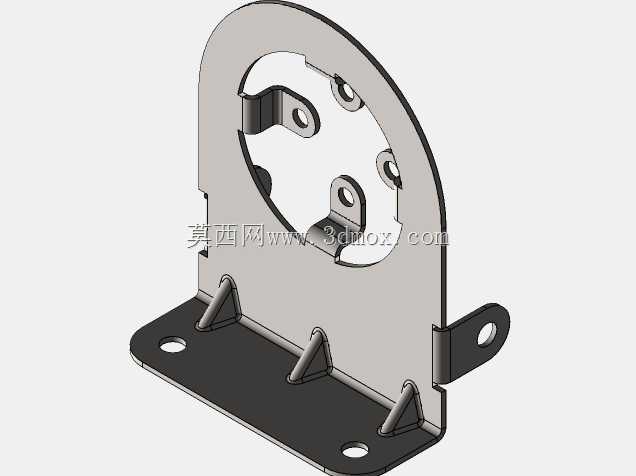

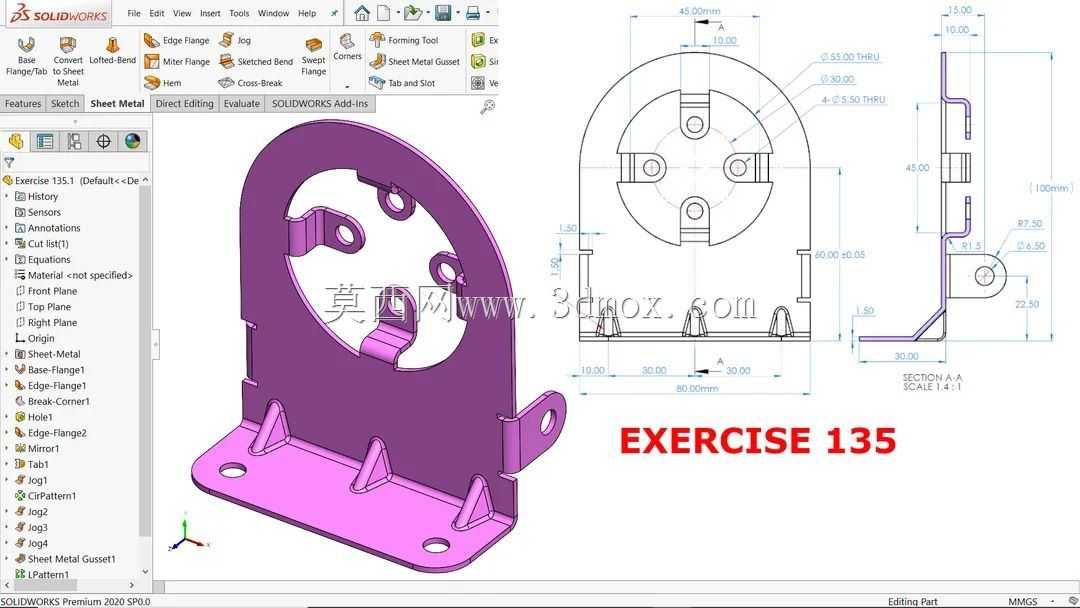

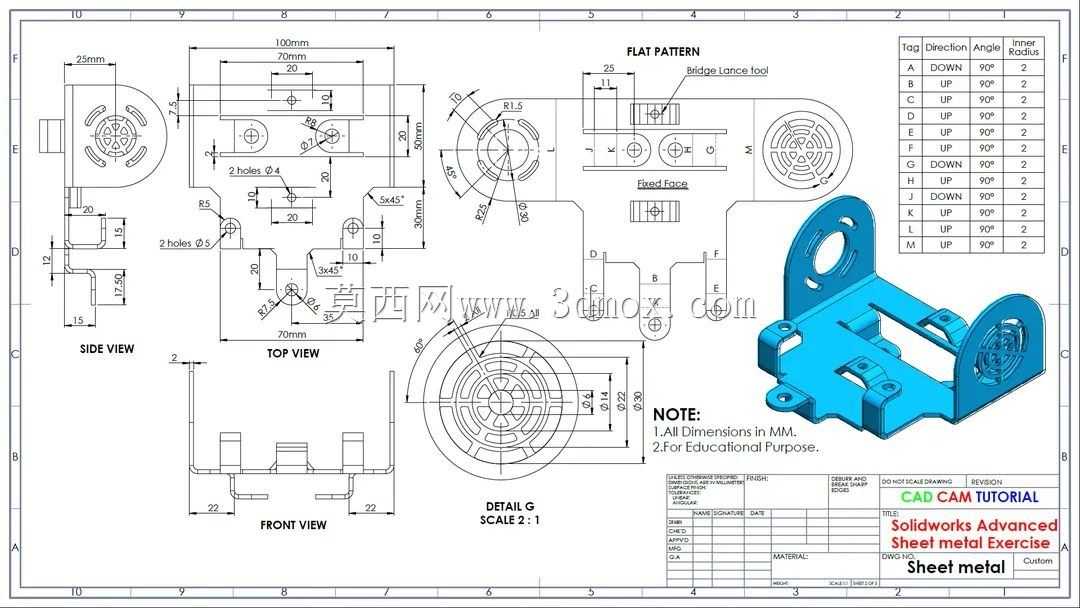

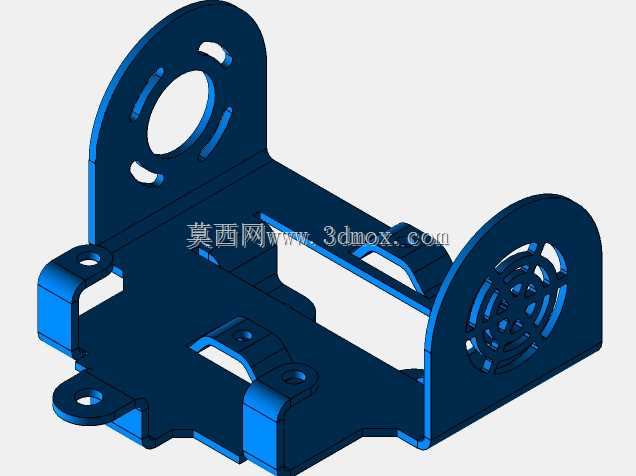

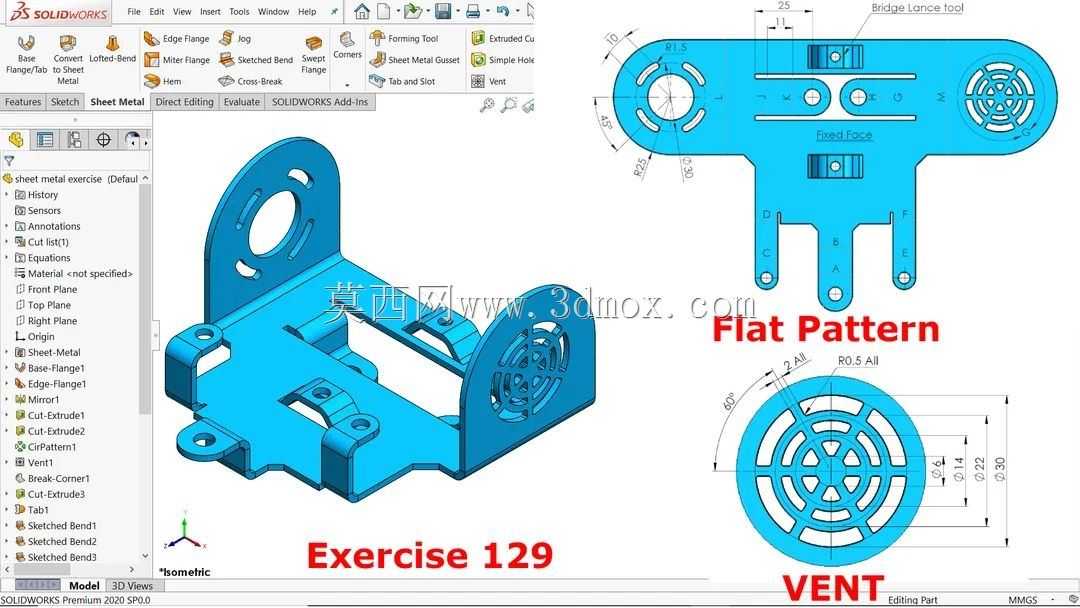

　　这款钣金结构件属于典型的安装固定类支座构件，在工业传感检测、小型机电组件挂载场景中应用广泛，主要作用是为圆形检测类元件提供稳定的安装承载基础，同时通过自身的折弯结构适配设备机架的安装平面，避免检测元件直接与机架硬接触带来的振动干扰、定位偏移问题。从结构设计逻辑来看，构件主体采用一体化钣金折弯成型工艺，底部为带安装孔的平直法兰边，法兰边上设置的三个三角加强筋结构，是通过钣金冲压压筋工艺实现，无需额外焊接加强件，既可以提升底座与立板连接位置的结构刚度，减少长期承载下的折弯变形量，也能控制整体加工工序数量，降低批量生产的成本。立板上部为适配圆形元件的环形安装位，环形区域内设置的多个带孔凸耳，是用于穿装固定螺丝，

　　将被承载的圆形元件锁紧在支座上，凸耳的折弯角度经过精准计算，能保证安装后元件的轴线与安装基准面保持垂直，避免检测信号出现角度偏差。立板侧面额外延伸出的带孔小支耳，可用于走线固定或者辅助限位，适配不同安装场景下的附属需求。从安装边界尺寸来看，底部法兰边的安装孔间距适配常规的工业铝型材安装槽距，不需要额外制作转接板就可以直接固定在标准型材机架上，环形安装位的内径尺寸匹配常用的小型圆柱型检测元件的外径，立板的高度经过合理设置，能让安装后的元件检测端面避开周边结构的遮挡，保证检测范围不受干涉。设计过程中充分考虑了钣金加工的工艺特性，所有折弯位置都预留了合理的折弯内R角，避免折弯处出现应力集中开裂的问题，所有安装孔的位置都避开了折弯变形区，

　　保证孔位的形位公差符合装配要求，压筋的位置与折弯线保持足够距离，不会影响折弯工序的定位精度。这类钣金支座不需要复杂的机加工工序，通过激光下料、折弯、冲压几道常规钣金工序就可以完成加工，材料利用率高，适合小批量试制或者教学练习使用，也可以根据实际使用场景调整板材厚度、安装孔位尺寸，适配不同载荷、不同安装空间的使用需求。
