传感器配套折弯安装固定金属支架

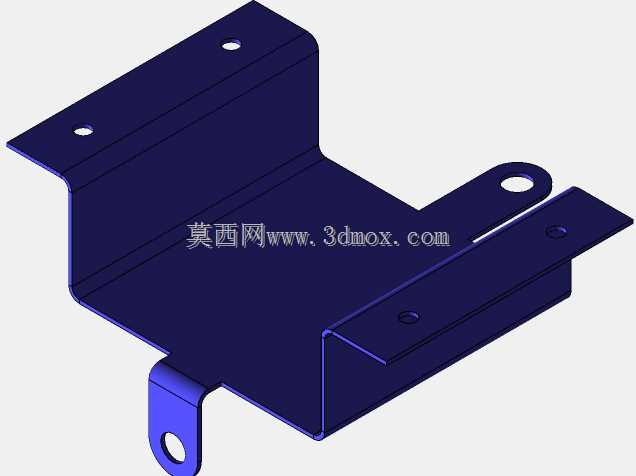

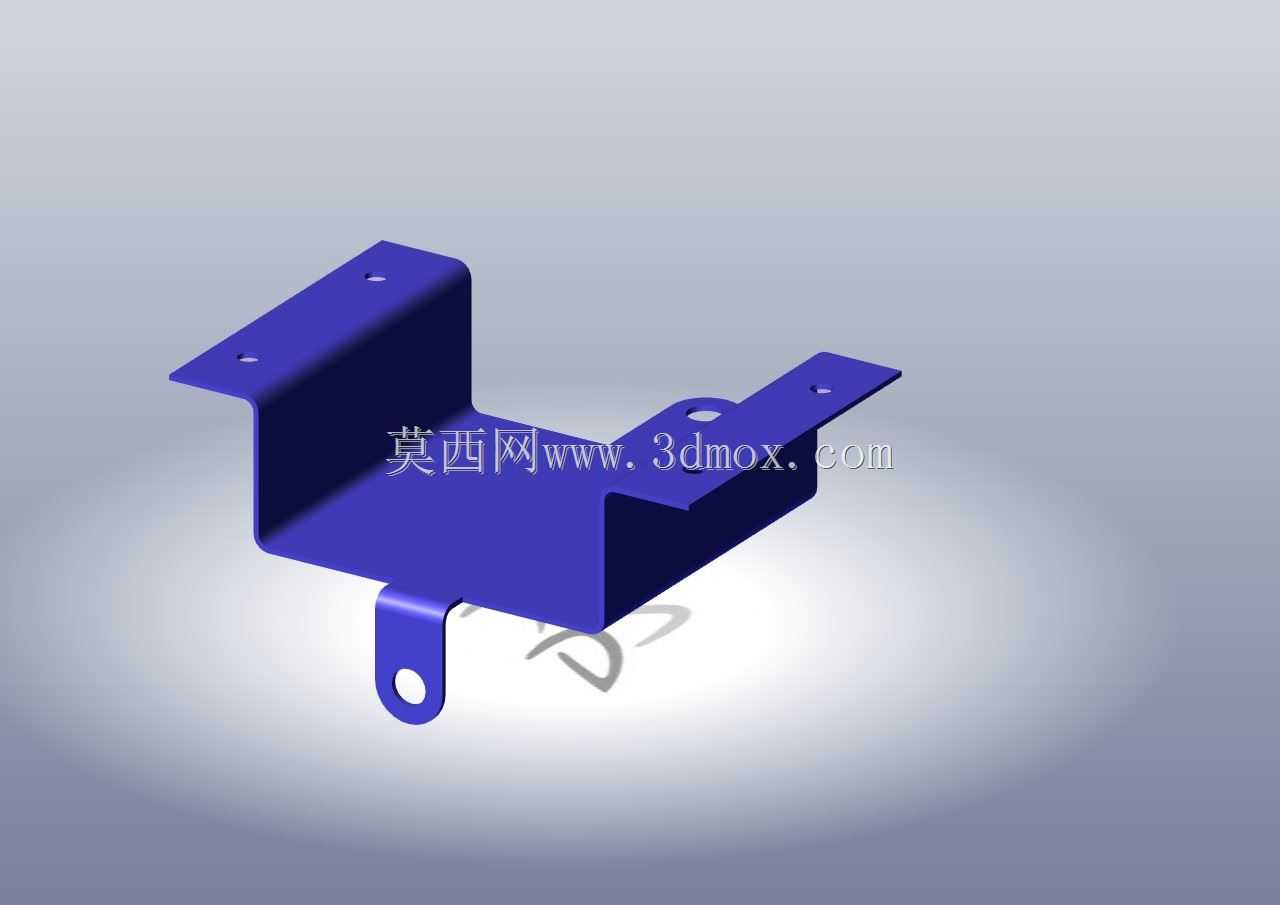

　　这类折弯成型的金属安装件，多应用在工业传感检测场景中，作为传感器与设备主体之间的连接承载结构，常见于自动化产线的位置检测工位、设备运行状态监测点位，用来给光电类、接近类传感器提供稳定的安装基准，避免设备运行过程中的振动导致传感器检测位置偏移，保障检测信号的稳定输出。从结构设计来看，整体采用单块金属板材经多道折弯工序成型，没有额外的拼接焊接结构，能减少装配累积误差，同时提升整体结构的抗形变能力。主体的Z型折弯结构可以适配不同高度差的安装面，在设备内部空间紧凑的场景下，能够跨过设备内部的走线槽、小型结构凸台，将传感器的检测端延伸到指定的检测位置，不需要额外垫高或者转接其他配件。各个伸出的安装耳片上都预留了对应的安装孔位，

　　其中与设备基体连接的孔位可适配常规的螺丝固定，部分长圆孔设计可以在安装时微调固定位置，抵消安装面的加工公差，降低对安装面的加工精度要求。下方带孔的垂向延伸耳片，是专门用来固定传感器主体的结构，孔位尺寸匹配常规圆柱型或者小型方块型传感器的安装孔径，安装后传感器的检测端面可以正对待检测的工件位置，不会出现检测角度偏斜的问题。设计时需要重点关注折弯处的圆角半径，避免折弯过程中出现板材开裂的问题，同时要核算各个安装点位的承重能力，在传感器自重加上设备运行振动载荷的情况下，不会出现支架形变下垂的情况。安装边界方面，整体结构的外轮廓尺寸适配多数小型工业设备的内部安装空间，不会和周边的传动部件、走线结构产生干涉，各个折弯边的高度经过匹配设计，

　　既保证足够的结构强度，也不会过多占用设备内部的有效空间。板材厚度的选择兼顾了结构刚性和轻量化需求，不会因为板材过薄导致安装后出现共振，也不会因为板材过厚增加不必要的重量和材料成本。表面的处理工艺可以根据使用场景选择镀锌或者喷塑，在有少量油污、粉尘的工业环境下也能保持足够的防锈能力，延长支架的使用寿命。在实际选型使用时，需要确认各个安装孔的孔距和待安装传感器的安装尺寸匹配，同时核对支架的折弯高度是否符合现场的安装高度差需求，避免出现安装后检测距离不符合要求的情况。
