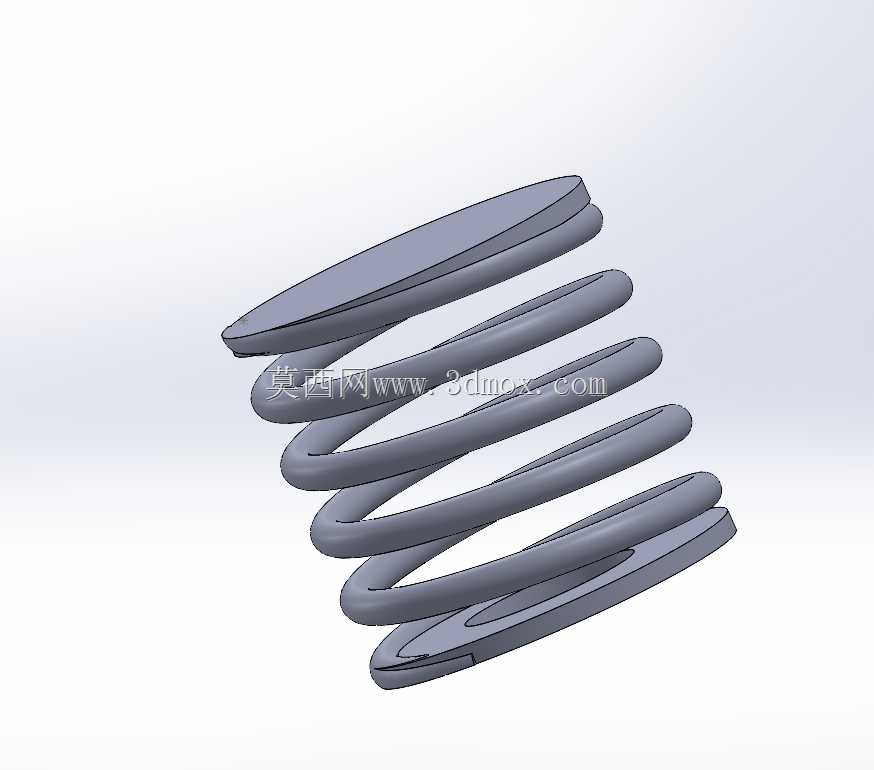

等节距圆柱螺旋压缩弹簧结构

　　这款圆柱螺旋压缩弹簧采用等节距等外径设计，两端各设置一圈并紧磨平支承圈，用于在受轴向载荷时提供稳定回弹力，是机械结构中最基础的缓冲、储能与力传递元件。从建模逻辑看，簧丝截面为圆形，主体螺旋段由扫描特征生成，螺旋线的升角、圈数与中径直接决定弹簧刚度；两端并紧段不参与工作变形，主要作用是保证弹簧受压时端面贴合平整，避免工作过程中出现侧向偏摆、失稳弯折。实际选型时，需先确认安装空间的最小孔径与最大导杆直径：弹簧外径应小于安装孔内壁单边预留0.5~1mm间隙，内径应大于导向杆件外径单边预留0.3~0.8mm间隙，防止压缩过程中簧圈与周边结构发生摩擦卡滞。自由高度需匹配安装预压量，通常预压缩量取自由高度的10%~20%，

　　以此消除装配间隙并保证初始回弹力；最大工作压缩量不得超过簧丝材料允许的极限变形量，避免产生永久塑性变形。这类弹簧广泛应用于阀门启闭复位、自动化夹具压紧、冲压模具卸料、设备减震支座、电器触点回位等场景，不同工况下需对应选配碳素弹簧钢、合金弹簧钢或不锈钢材质：普通载荷室内工况选用65Mn即可满足需求，腐蚀环境则需采用304不锈钢并做钝化处理，高频交变载荷工况需额外考虑喷丸强化提升疲劳寿命。建模过程中需重点校验并紧圈的过渡平顺性，螺旋主体与端部并紧段的衔接处不能出现特征交叉或曲面褶皱，否则后续导入工程图生成剖视图时会出现线条错乱，也会影响3D打印手板或数控加工样件的成型质量。端面磨平段的厚度通常取簧丝直径的1/4左右，磨削量过大会削弱端部支承强度，过小则无法保证端面与弹簧轴线的垂直度。装配时优先保证两端支承面与受力方向垂直，偏心载荷会大幅缩短弹簧使用寿命，在长径比超过5的场合还需配套导向结构防止受压屈曲。
