双转子万克尔旋转动力装置结构设计

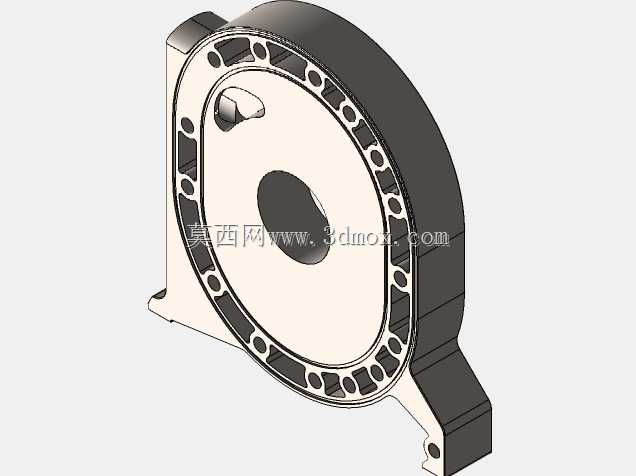

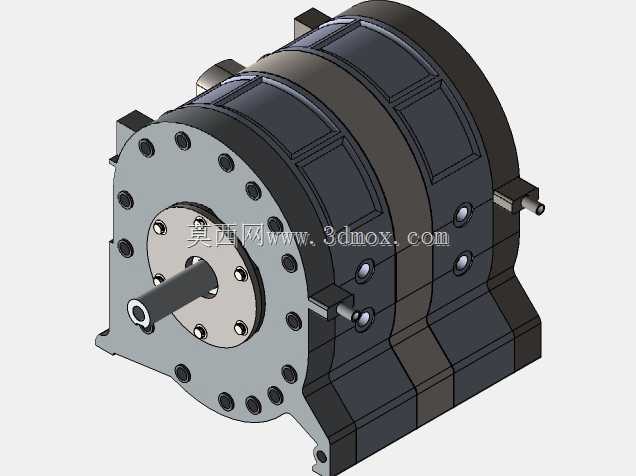

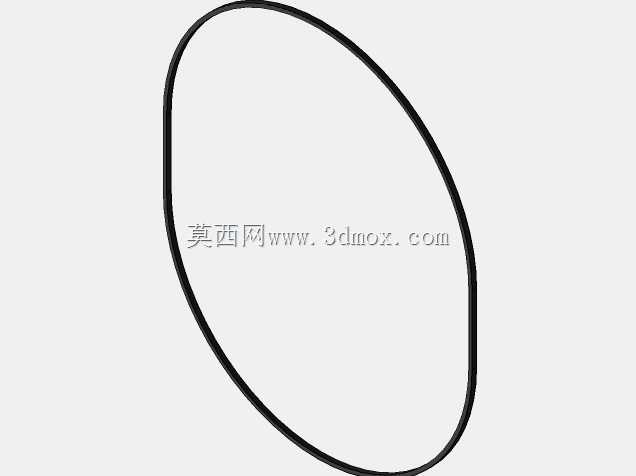

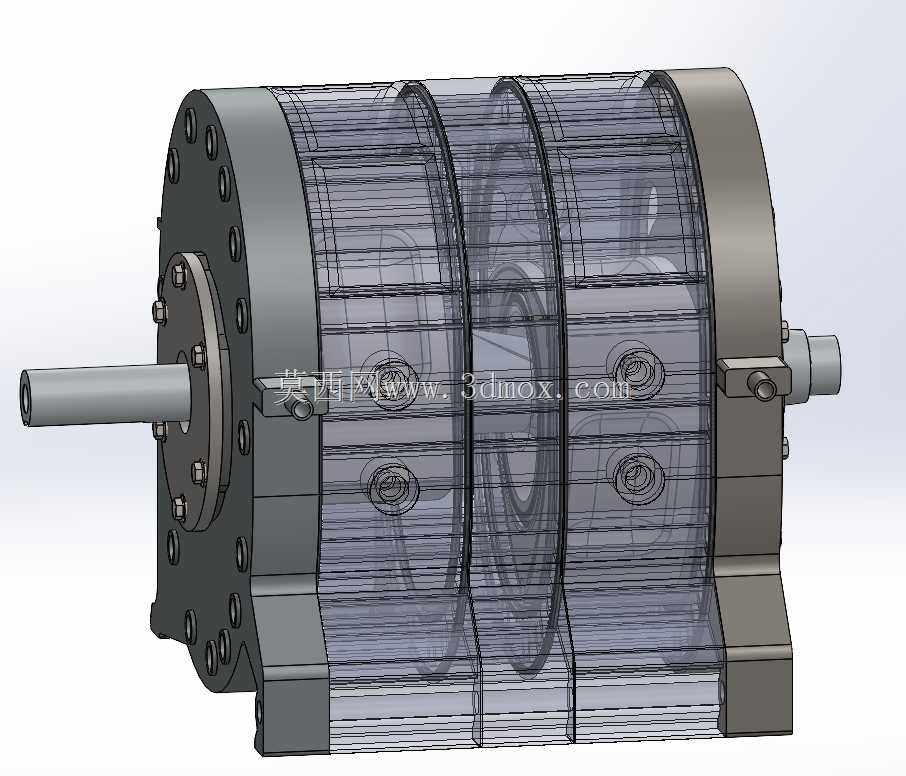

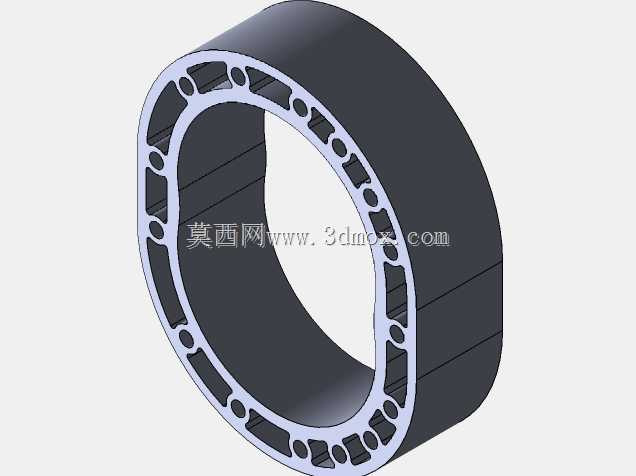

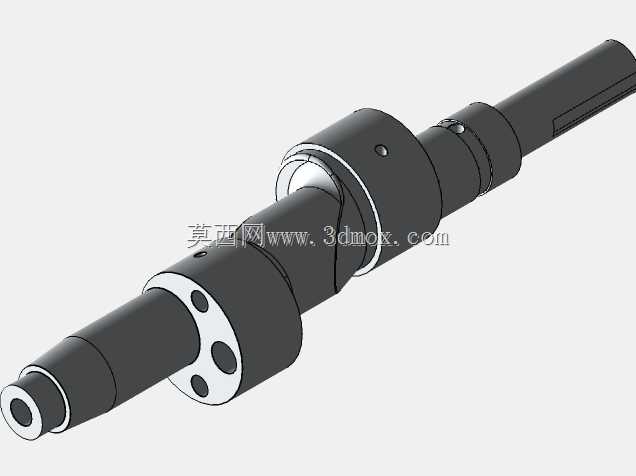

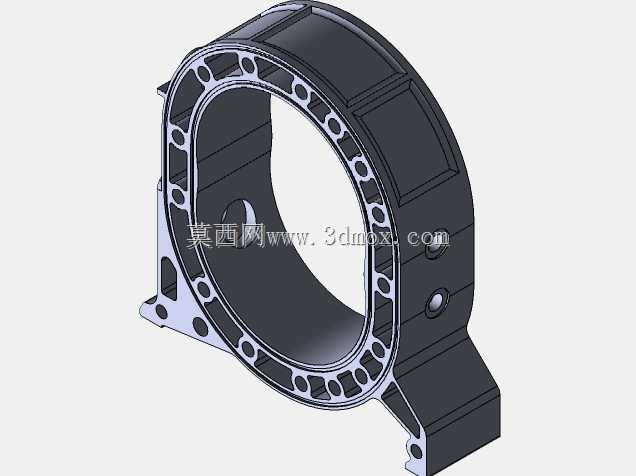

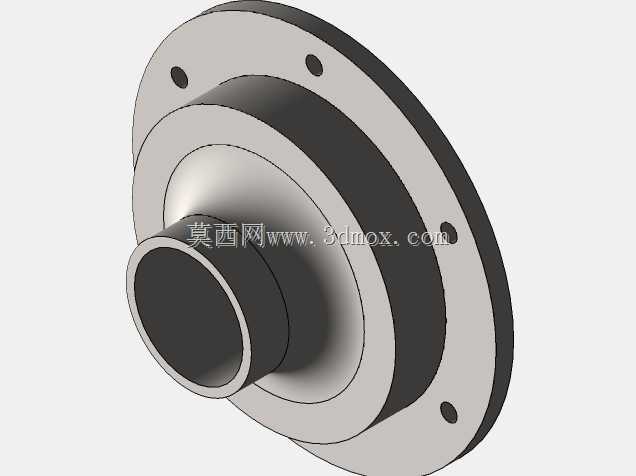

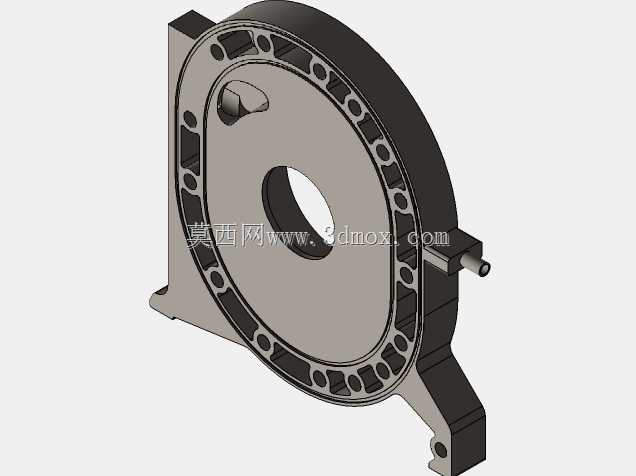

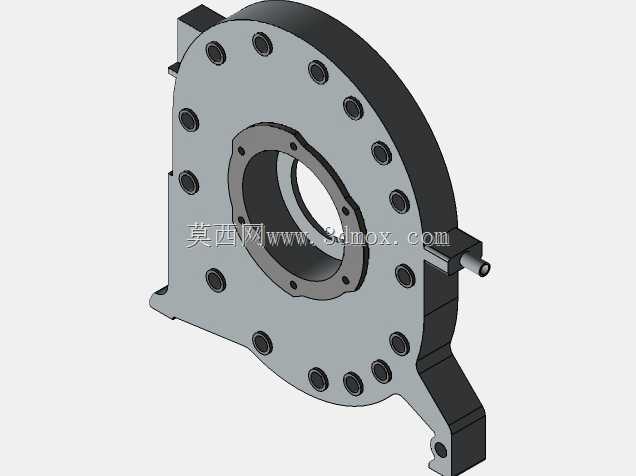

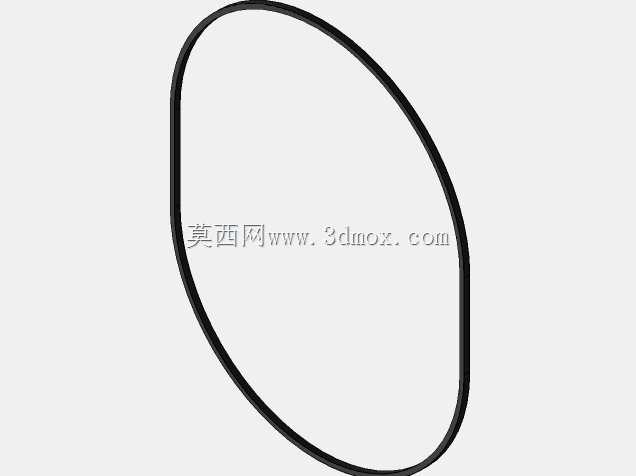

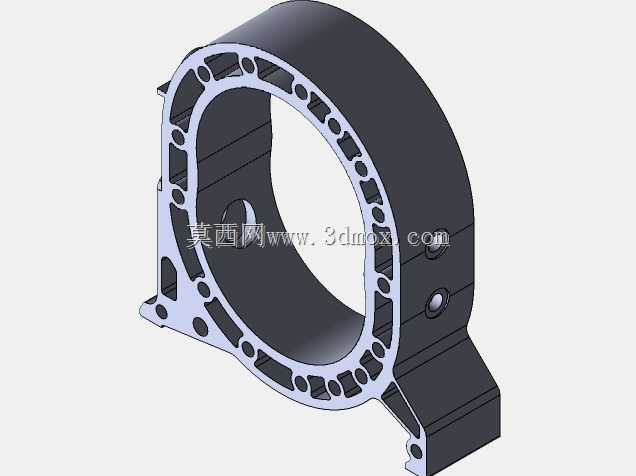

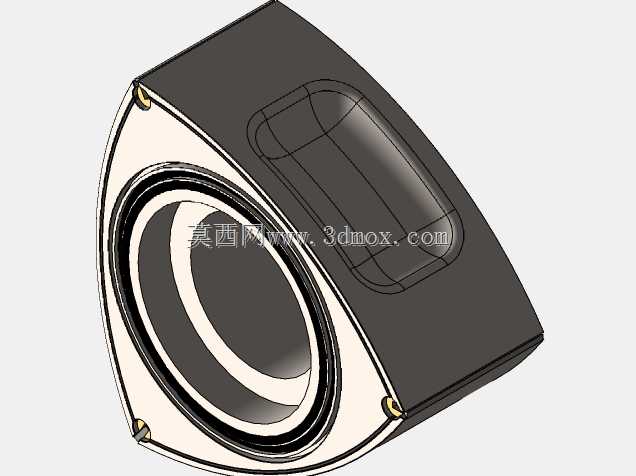

　　这款双转子结构的万克尔旋转动力装置，在小排量高功率密度的动力场景中有着不可替代的应用优势，常见于轻型通航飞行器、小型竞速载具、特种便携动力单元的配套选型中，相比传统往复式活塞动力，它没有复杂的曲柄连杆往复运动构件，运转时的振动量级更低，高转速区间的动力输出平顺性表现更突出。从结构设计逻辑来看，整套模型完整还原了双转子串联布局的所有内部配合构件，两端端盖通过周向均布的紧固件与中间壳体锁紧，形成三个独立的密封腔室，中间的分隔板将两个转子的工作腔完全隔离，避免工作过程中出现窜气泄压的问题。主轴采用整根贯通式设计，两个转子分别通过偏心轴段与主轴配合，转子上的密封槽、apex 密封件安装位、内部冷却油道的走向都做了完整的结构还原，

　　壳体外侧预留的安装支脚带有标准安装孔位，可直接匹配通用的动力安装支架，不需要额外做转接结构设计。在安装边界的尺寸控制上，整套装置的轴向总长度适配紧凑型动力舱的布置需求，径向最大尺寸控制在小排量动力的常规范围内，两端输出轴的轴径、键槽尺寸都符合通用动力输出的接口标准，可直接连接离合器、传动皮带轮或者发电机输入轴。设计过程中重点考虑了运动件的间隙配合要求，转子与腔体内壁、端盖与转子端面的配合间隙都按照实际工程中的热膨胀余量做了预留，壳体上的进排气口位置、火花塞安装孔位都对应转子的运转相位做了精准定位，能够直观展示进气、压缩、做功、排气四个工作行程的完整循环过程。对于结构设计从业者来说，这套模型可以直接作为旋转动力结构设计的参考样本，

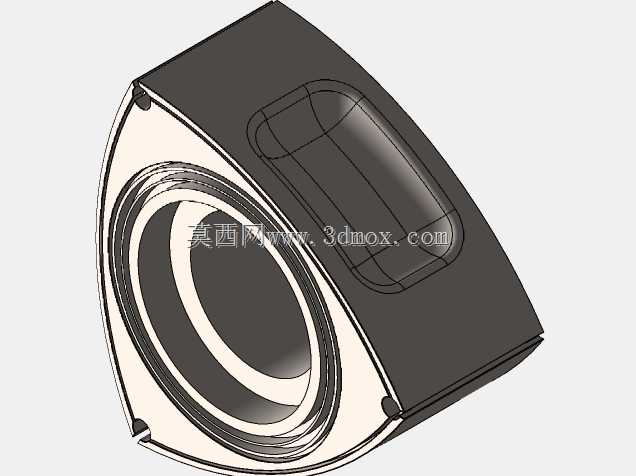

　　清晰了解三角转子的运动轨迹、密封结构的布置方式、双转子动力的相位匹配逻辑，在做小型特种动力选型、非标动力单元改装设计时，能够直接参考其安装接口尺寸、构件配合公差的设计思路，减少前期方案验证的重复建模工作量。不同于简化的原理展示模型，这套结构完整还原了所有紧固件、密封件、定位销的实际安装位置，甚至连壳体上的油道堵头、轴承定位台阶都做了细节呈现，完全可以作为教学演示、结构拆解分析的高精度模型使用，帮助从业者快速理解万克尔动力相比传统往复式动力的结构差异与设计要点。
