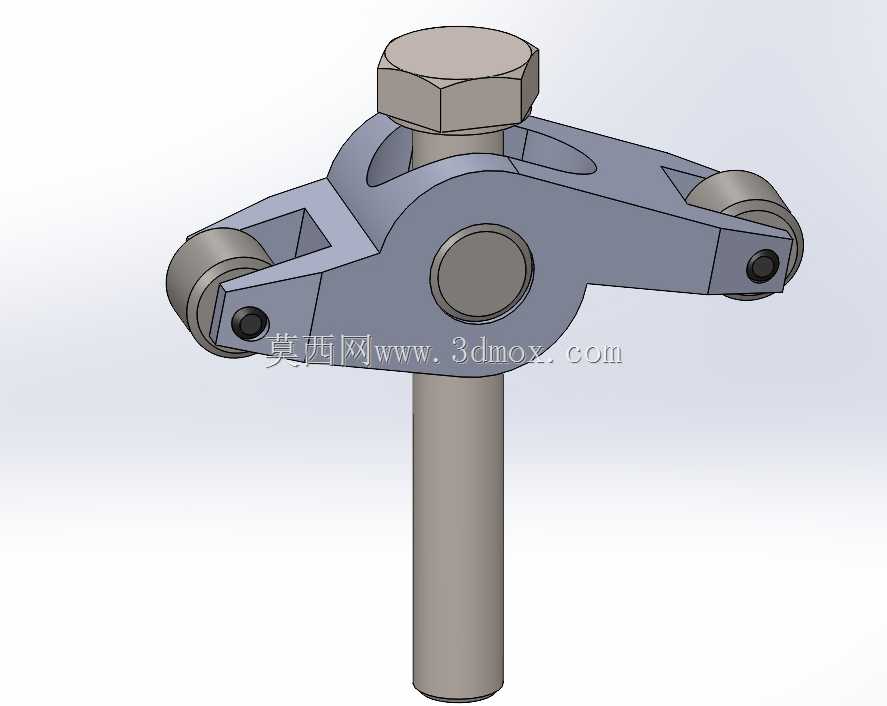

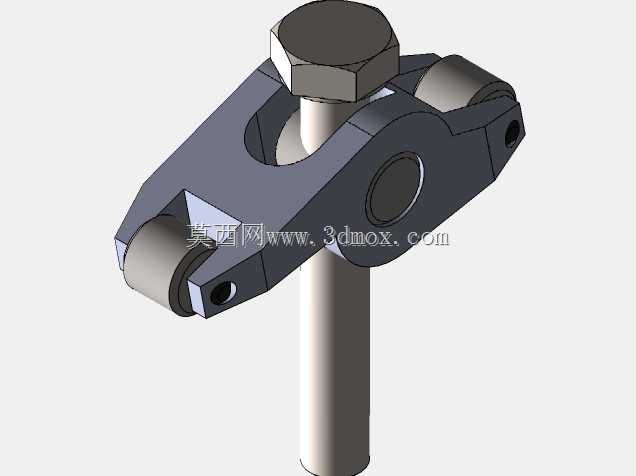

发动机配气机构滚子摇臂结构设计

　　这款摇臂是内燃机配气机构里的核心传动部件，日常在往复式发动机的缸盖总成内承担动力换向与气门升程传递的作用，不管是小排量乘用车汽油机、商用车柴油机，还是通用小型动力设备的内燃机，只要采用顶置气门配气结构，基本都会用到这类摇臂组件。从实际工况来看，摇臂的工作环境长期处于高温、高往复冲击的状态，发动机运转时，凸轮轴的旋转动力会通过挺柱、推杆传递到摇臂一端，或是直接由顶置凸轮轴驱动摇臂，摇臂绕中部的枢轴做往复摆动，将凸轮的型线升程转化为气门的直线往复运动，精准控制进排气门的开启与关闭正时，直接决定发动机的充气效率、动力输出平顺性与燃油经济性。

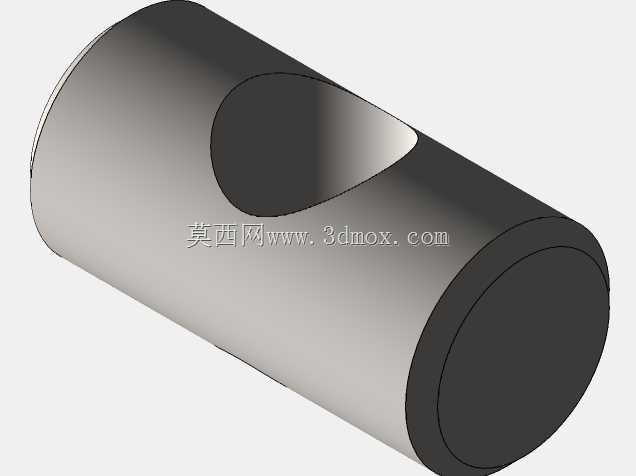

　　设计这款摇臂时，首先要考虑的是两端接触副的摩擦损耗问题，传统滑动接触的摇臂端在高频摆动下容易出现磨损、气门间隙变化过快的问题，因此两端采用了带滚针轴承的滚子结构，把滑动摩擦转化为滚动摩擦，能大幅降低配气机构的传动阻力，减少凸轮型面与摇臂接触端的磨损失效概率，延长配气机构的维护周期。中部的枢轴安装孔做了同轴度公差约束，保证摇臂摆动时无卡滞、偏磨，枢轴与安装孔的配合间隙控制在合理范围，既避免热膨胀后出现抱死，也不会因间隙过大产生额外的敲击异响。顶部的锁紧螺栓结构用于调整气门间隙，通过螺栓的旋入深度控制摇臂两端的摆动余量，匹配不同冷态、热态下的部件膨胀量，保证发动机在全工况温度区间内气门都能正常落座密封，不会出现气门关闭不严导致的缸压泄漏问题。

　　从安装边界来看，摇臂的整体横向跨距需要匹配缸盖上的气门布置间距，中部枢轴的安装孔径与缸盖摇臂轴的直径保持过渡配合，两端滚子的宽度要对应凸轮型面宽度与气门杆尾端的接触直径，避免工作过程中出现接触偏载。摇臂本体采用了箱型镂空的结构设计，在保证整体结构刚度、承受凸轮冲击载荷不发生形变的前提下，尽可能去除非受力区域的材料，降低摇臂自身的往复运动惯量，减少配气机构驱动时的动力损耗，同时也能降低高转速下摇臂的惯性冲击，提升发动机高转速区间的配气机构可靠性。摇臂的摆动角度范围经过型线匹配计算，保证在气门最大升程位置时，两端滚子与接触件的接触应力仍在材料许用范围内，不会出现点蚀、压溃等失效问题。
