汽车发动机进排气门结构设计

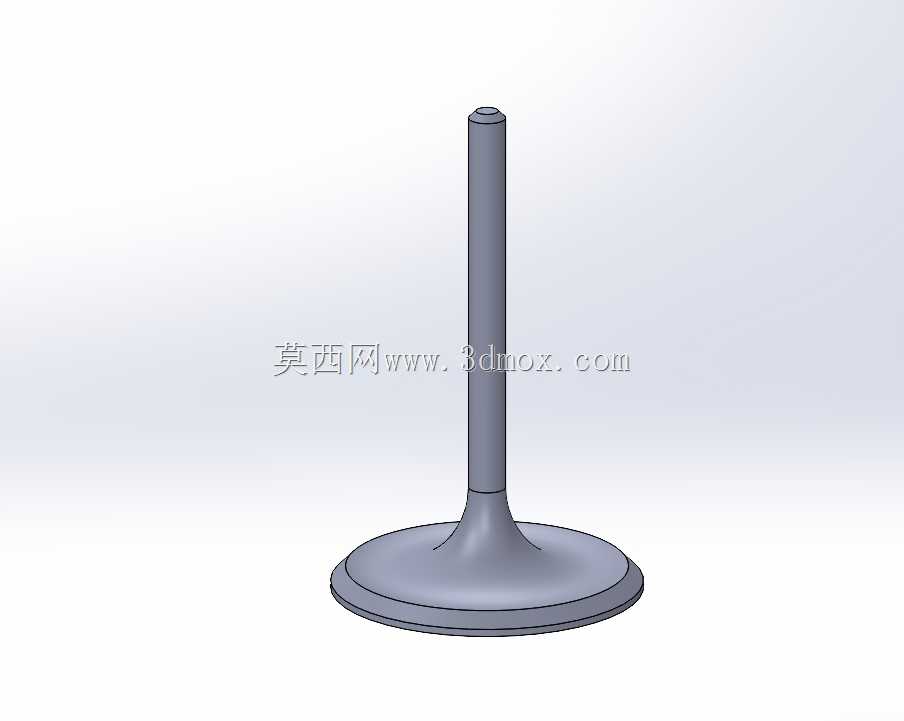

　　在往复式内燃机的配气机构里，气门是直接控制气缸进排气通路的核心执行零件，其工作状态直接决定发动机的充气效率、燃烧稳定性与排放水平。这套三维模型完整还原了发动机气门的典型结构：细长的杆部用于在导管内往复导向，底部的圆盘形锥面头部用于与气门座圈贴合密封，两者之间采用平滑过渡的喇叭口曲面，既降低气流阻力，又缓解应力集中。从实际工况看，气门长期在高温、高压、高频冲击的环境下工作：进气门会受到新鲜混合气的冷却，工作温度相对较低；排气门则直接接触燃烧后的高温废气，头部温度常处于较高区间，因此模型在头部厚度、过渡圆角与杆部直径的比例上，都遵循了成熟的工程设计逻辑。杆部需要与气门导管保持精密间隙配合，既要保证上下运动顺滑，又要限制横向摆动，

　　避免密封锥面偏磨；头部锥面通常采用标准密封锥角，落座时与座圈形成均匀的环形密封带，阻断气缸漏气。设计过程中，杆部长度需要匹配气门弹簧、弹簧座、锁片与凸轮轴的升程曲线，预留足够的开闭行程与安装余量；头部直径则受气道布置、燃烧室结构与气门数量限制，在不干涉活塞在上止点位置运动的前提下，尽可能增大通流面积。模型呈现的整体外形简洁，但每一处尺寸都与整机布置强相关：杆身直线度、头部圆跳动、过渡曲面的连续性，都会直接影响发动机运转时的可靠性。对于结构设计人员而言，这类模型可用于校核气门与活塞、缸盖、弹簧及摇臂的空间边界，分析不同升程下的气流通道变化，也能作为配气机构运动仿真、热负荷分析与疲劳校核的基础几何参照，帮助在方案阶段提前识别干涉、磨损与密封风险。
