V型六缸发动机进气歧管结构设计

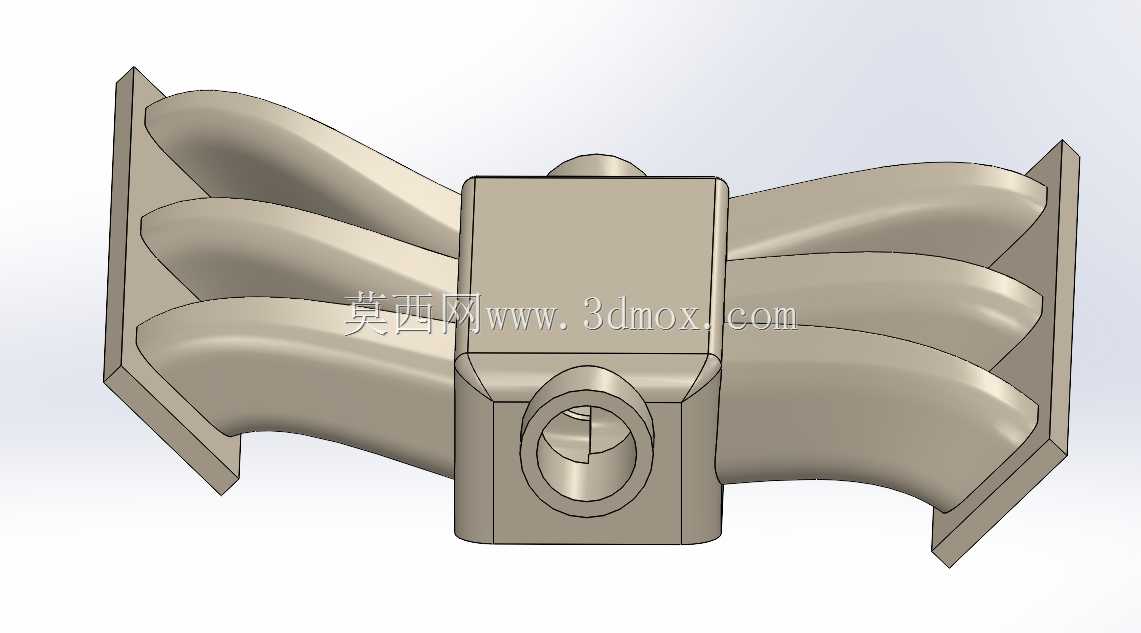

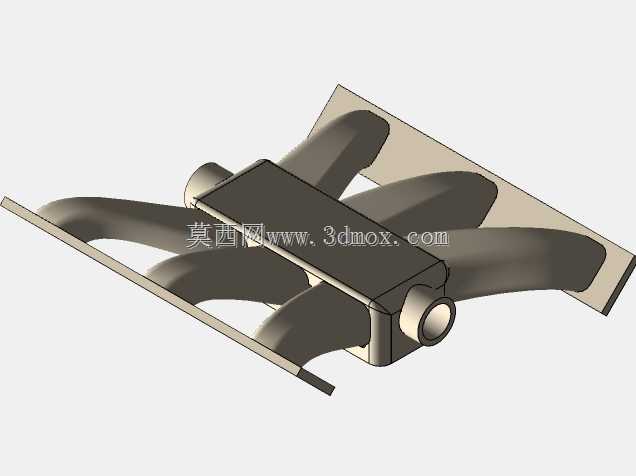

　　这款进气歧管针对V型六缸发动机的进气需求开发，核心作用是将节气门输送的稳压空气均匀分配到两侧三缸的进气道入口，匹配V型气缸的夹角布局，两侧各设置三个弯曲气道，分别对应两列气缸的进气口，保证各缸进气量的一致性，避免因进气不均导致的各缸做功偏差、怠速抖动或者动力输出不平顺的问题。在实际装车场景中，这类歧管多用于大排量V型布局的乘用车辆或者小型动力设备的内燃机上，安装位置处于发动机V型夹角的上方区域，两侧的法兰安装面直接贴合气缸盖的进气侧端面，通过螺栓紧固密封，中部的接口对接节气门体，部分预留的接口可对接进气压力传感器、曲轴箱通风管路或者废气再循环管路，满足发动机不同工况下的进气调控需求。设计过程中首先要匹配气缸盖的进气道位置、

　　V型夹角的具体角度，确定两侧气道的走向，弯曲段的曲率经过反复调整，尽可能降低进气阻力，避免气道内壁出现急弯或者截面突变，减少进气过程中的涡流损失，保证高转速工况下的充气效率，同时兼顾低转速下的进气流速，帮助提升低扭表现。中部的稳压腔采用方正的腔体结构，容积经过匹配计算，能够缓冲节气门开闭带来的进气压力波动，让各缸进气时的压力更加稳定，不会出现相邻气缸进气时的抢气问题。安装边界上，两侧法兰的螺栓孔位置完全对应气缸盖的安装点位，法兰面预留密封件的安装槽位，保证和缸盖贴合后的气密性，中部的节气门接口采用标准的圆形对接结构，尺寸匹配常用的节气门规格，周边预留的传感器安装位的位置和孔径符合通用传感器的安装标准，不需要额外改动即可完成装配。

　　气道的内壁光滑度在建模时做了连续曲面处理，避免出现台阶或者棱角，减少进气过程中的壁面阻力，整体结构采用一体成型的设计思路，减少拼接带来的密封隐患，同时兼顾结构强度，能够承受进气过程中的压力波动以及发动机运行带来的振动，不会出现开裂或者漏气的问题。在建模过程中，需要反复核对各气道的长度一致性，尽可能让六个气道的长度差控制在极小范围内，保证各缸的进气谐振效果一致，提升发动机全转速区间的动力输出平顺性，同时还要避让发动机周边的附件，比如点火线圈、线束、燃油管路等部件，避免装车后出现干涉问题。
