内燃机活塞连杆总成结构设计

项目分类:发动机 发布时间:2022-03-16 ID:582426
  • 内燃机活塞连杆总成结构设计

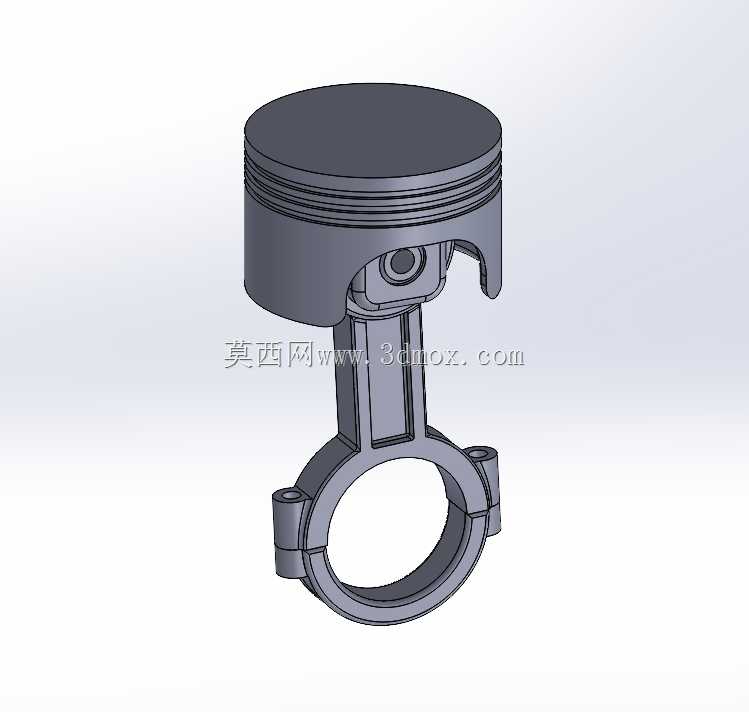

  这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件,建模完整还原了活塞头部、环带、销座与连杆杆身、大头盖的装配关系,可直接用于动力总成的运动干涉校核、受力分析与教学演示。活塞顶部的平顶结构适配多数自然吸气汽油机的燃烧室造型,环带区域预留了三道环槽,分别对应气环与油环的安装位置,建模时严格保留了环槽的轴向宽度与径向深度,能够直观呈现活塞环的密封、刮油与导热路径。销座部位的凸台与加强筋做了等比例还原,该结构用于分散活塞销传递的爆发压力,避免销座孔边缘出现应力集中。连杆采用平切口式大头设计,两侧的螺栓凸台完整建模,杆身截面为工字形结构,在保证抗弯抗扭刚度的前提下尽可能降低往复运动质量,这也是中小功率内燃机连杆的典型设计思路。

  从实际应用场景来看,这类组件广泛应用于乘用车汽油机、小型通用动力机械以及摩托车发动机中,工作中需要将活塞承受的燃气爆发压力传递给曲轴,把活塞的往复直线运动转化为曲轴的旋转运动,同时还要驱动配气机构、机油泵等附属部件运转。设计过程中需要重点控制活塞的轴向高度、裙部型线以及连杆大小头孔的中心距,这些尺寸直接影响发动机的压缩比与运动干涉边界。活塞裙部在建模时保留了足够的导向长度,可在气缸套内形成稳定的往复导向,避免侧压力导致的敲缸与偏磨。连杆大头的内孔尺寸需要与曲轴连杆轴径匹配,安装时需结合轴瓦预留合理的配合间隙,小头孔则通过活塞销与活塞连接,销座两端的卡环槽可限制活塞销的轴向窜动。整套模型的装配关系清晰,各零件的配合边界明确,

  能够帮助结构设计人员快速理解曲柄连杆机构的运动逻辑,也可作为发动机拆装实训、三维建模练习的参考样件,在进行整机布置时,可直接调用该组件核对活塞在上止点、下止点位置的运动包络,确认其与气缸体、曲轴平衡块之间不存在干涉,为后续的详细结构设计提供可靠的三维基准。
