V型内燃发动机曲柄连杆总成结构设计

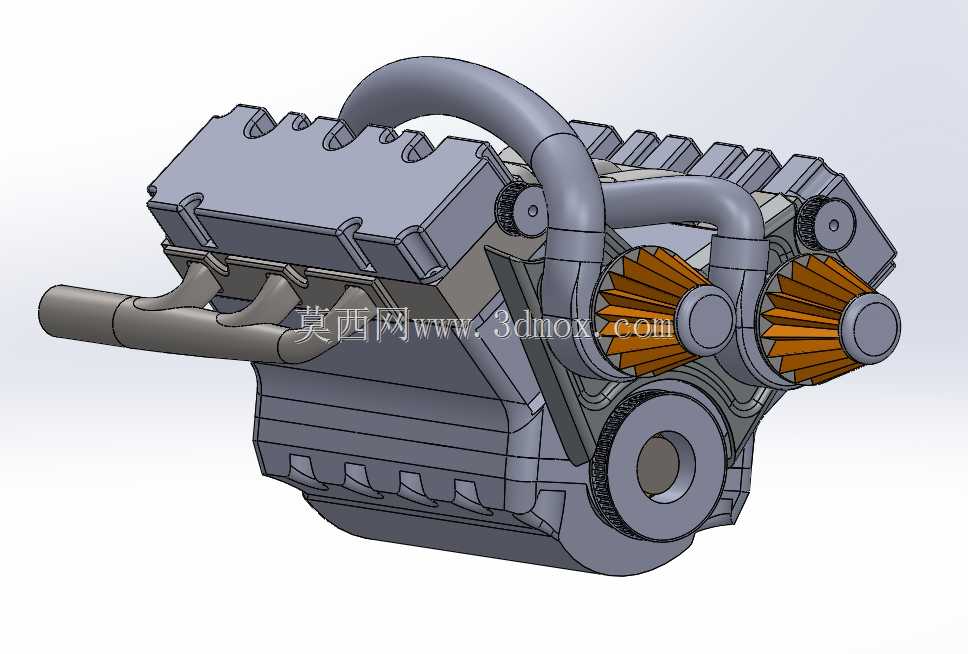

　　这套V型发动机三维结构完整还原了多缸内燃机的核心运动逻辑，两侧气缸呈夹角对称布置，曲轴贯穿缸体下部，连杆将活塞的往复直线运动转化为曲轴的旋转扭矩，输出端配套锥齿轮组可实现动力换向与分路传递，进排气歧管顺着缸盖外侧曲面排布，管路走向避让运动部件，整体结构紧凑，动力输出平顺性优于直列同缸数机型。从实际应用场景来看，这类V型动力单元常搭载于对布置空间、振动控制要求较高的设备中，乘用车辆、小型工程机械、通用动力机组都能见到同构型产品，V型布局能够缩短整机总长度，降低整机重心，同时抵消部分活塞往复运动产生的惯性力，减少运行过程中的整机振动。设计过程中首先要确定的是气缸夹角与缸心距，这两个参数直接决定整机的外形边界，缸体两侧的安装孔位、

　　悬置支点都要围绕这个基础尺寸排布，建模时需要先搭建曲轴、连杆、活塞的运动骨架，验证活塞在上止点、下止点以及各个转角位置时，不会与缸壁、气门机构发生运动干涉，所有运动副的间隙都要预留合理范围，既要保证运转顺滑，也要避免间隙过大产生冲击异响。齿轮传动部分采用锥齿轮啮合，能够将曲轴输出的动力传递至侧向附属机构，建模时需要严格匹配两个锥齿轮的分度锥角、模数与齿数，保证啮合齿面接触面积符合设计要求，运转过程中不会出现卡滞或偏磨。歧管的造型顺着缸盖轮廓弯曲，既保证各缸进排气路径长度尽量一致，也让整机外部轮廓更规整，减少外围附件安装时的空间冲突。整机的安装边界集中在缸体下部与两侧的悬置位置，输出轴的同轴度、齿轮副的侧隙都需要在装配阶段严格控制，这套完整的运动结构可直接用于动力总成的运动仿真、结构受力分析以及教学演示，帮助设计人员直观理解内燃机各部件的配合关系与运动传递路径。
