双槽V带传动滑轮组结构设计

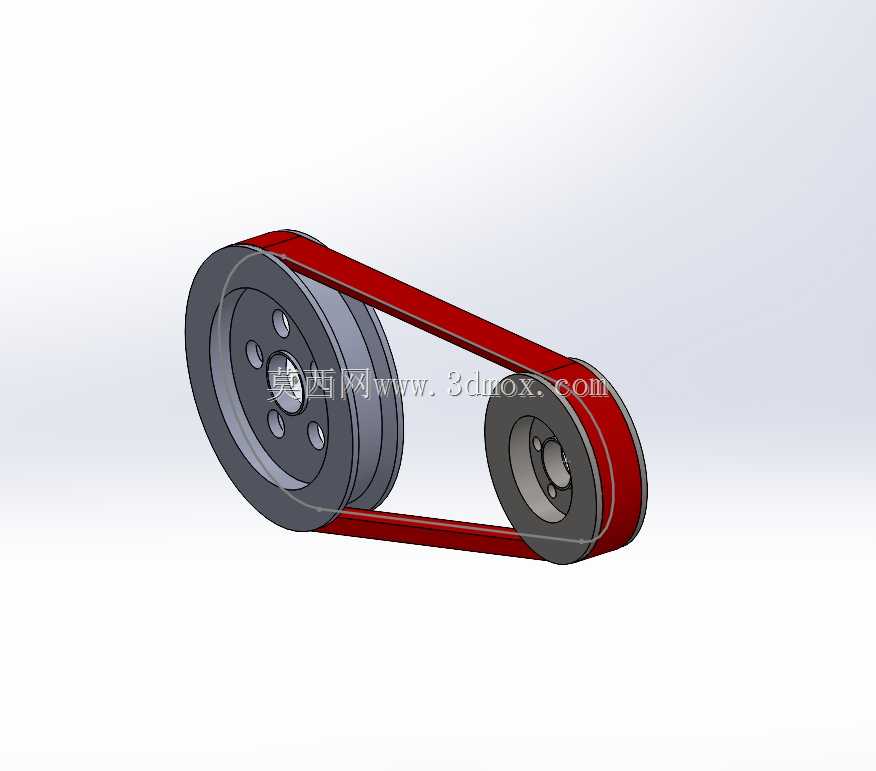

　　这套带轮传动结构采用大小双轮配合V形橡胶带的布局，核心作用是在原动机与工作机之间传递旋转扭矩，同时通过两轮节圆直径的差异实现固定减速比，在中小型输送线、风机、轻工包装设备、木工机械以及实验台架中十分常见。建模时先按带轮的节圆、基准宽度和槽角确定轮槽截面，再对轮毂、辐板、减重孔和安装孔进行分层建模，保证带与轮槽的接触位置贴合V带的楔面受力特点，避免运行中出现带体翻转、异常磨损或打滑。大带轮一侧设计为多辐板结构，轮缘上均匀分布若干通孔，既减轻旋转件质量，也便于装配时握持与螺栓对位；小带轮结构相对紧凑，轮毂长度略大于轮缘宽度，能够给轴端连接留出足够的支承跨度。两轮中心距在模型中按紧凑型传动方案确定，带的包络路径完整覆盖两轮工作弧面，

　　实际选型时可在该中心距基础上结合张紧方式微调，若设备空间受限，可增设张紧轮或调整电机座滑槽；若追求更长带寿命，则应适当放大小轮包角并控制中心距过大带来的带体抖动。轮槽尺寸直接决定传动能力，槽角、槽深和槽间距需要与所选V带型号匹配，过紧会导致带体嵌入过深、弯曲损失增大，过松则会降低楔紧效果并引发早期打滑。轴孔与键槽按常规圆柱轴连接方式表达，装配时需保证两轮端面共面，否则带在运行中会产生偏摆和侧向摩擦。该结构的优势在于传动平稳、噪声低、结构简单，并能在过载时通过带的微量打滑保护后续传动件；不足之处是传动比不能保持严格恒定，外廓尺寸相比齿轮传动更大。设计中还应预留护罩安装边界，避免外露旋转件带来安全隐患，同时在机架上留出带的装拆与张紧操作空间。
