V型双缸内燃发动机总成结构设计

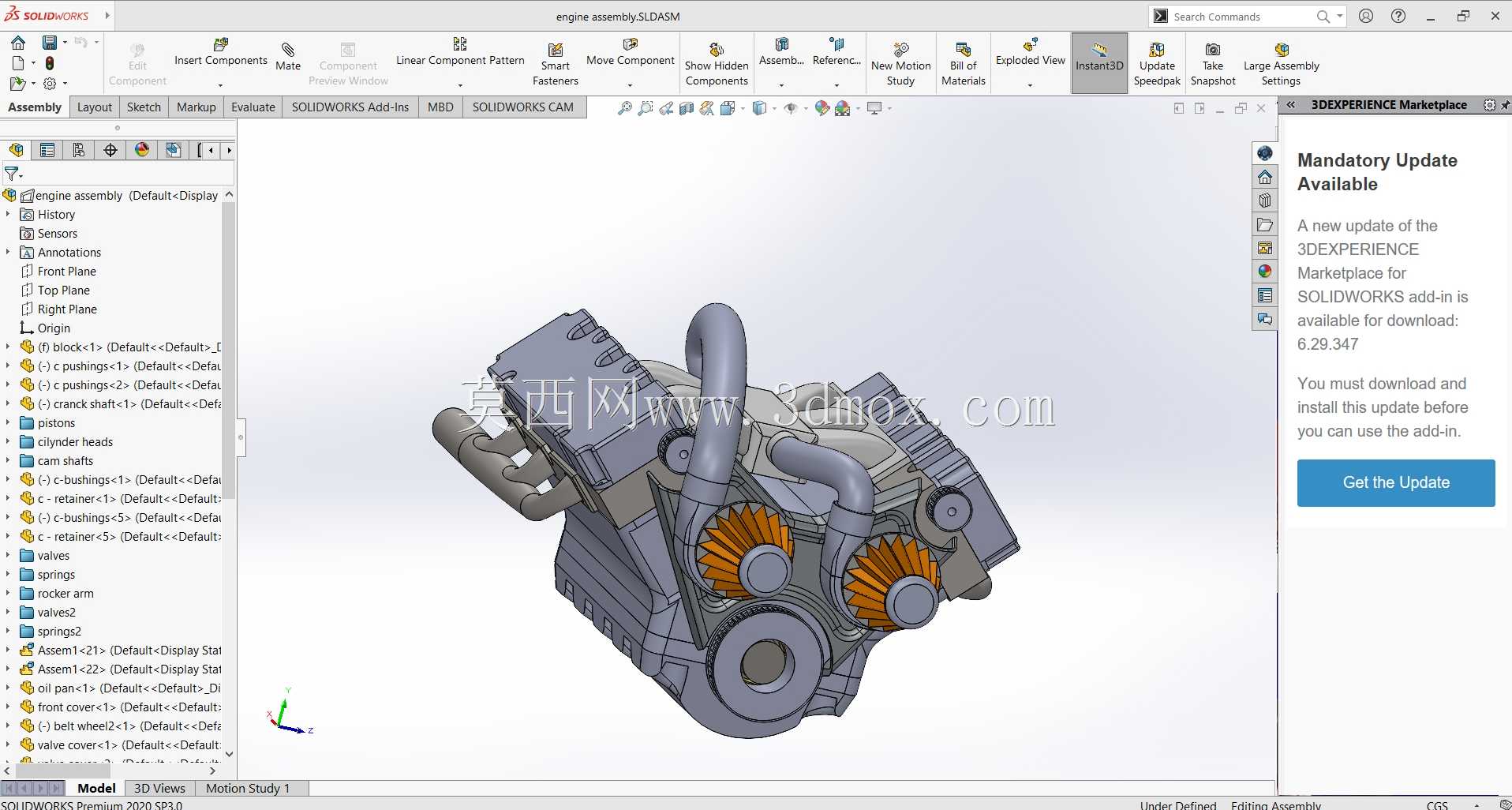

　　这款V型双缸内燃发动机的三维结构，完整还原了小型动力单元的核心装配逻辑，在通用机械、小型代步车辆、便携作业设备的动力选型场景中具备很高的参考价值。从整机布局来看，两列气缸呈V型夹角排布，相比同排量直列机型大幅缩短了轴向尺寸，曲轴的支撑跨距更短，运转时的扭振幅度更容易控制，同时整机重心更低，适配对安装空间高度有严格限制的车架或设备舱。

　　缸盖部分集成了进排气道与气门组件的安装位，图中可见的橙色螺旋结构为气门弹簧，配合凸轮轴驱动结构完成配气相位的精准执行；外露的弯曲管路为进气歧管，走向顺着缸体外侧曲面延伸，既避让了缸盖上部的检修空间，也能保证各缸进气路径长度基本一致，降低各缸充气效率差异。曲轴箱作为整机的承载基体，内部预留了曲轴主轴颈、连杆轴颈的运动包络空间，侧壁设计有加强筋结构，在不显著增加壁厚的前提下提升箱体刚性，避免燃烧做功时的振动引发箱体共振。

　　建模过程中严格遵循了实际装配的边界约束：活塞位于气缸套内做往复直线运动，连杆大头与曲轴连杆轴颈配合，小头通过活塞销与活塞连接，将燃烧压力转化为曲轴的旋转扭矩；所有运动部件之间均预留了符合工程规范的间隙，不存在静态干涉，转动曲轴时可完整模拟进气、压缩、做功、排气四个行程的动作逻辑。安装接口方面，箱体底部设计有与机架连接的固定孔位，输出端的轴伸尺寸、键槽规格均匹配通用离合器或传动带轮的安装标准，侧向的机油加注口、油道开孔位置也符合日常维护的操作空间要求。

　　从结构设计思路来看，这款机型优先平衡了动力密度与维护便利性：V型布局压缩了整机长度，外置管路与独立缸盖的设计让单缸检修无需拆解整个动力单元，箱体上的散热鳍片结构也能满足风冷工况的换热需求，无需额外加装复杂水冷管路，整体结构更紧凑，故障率也更低。
