车载可开合式采光通风太阳顶结构

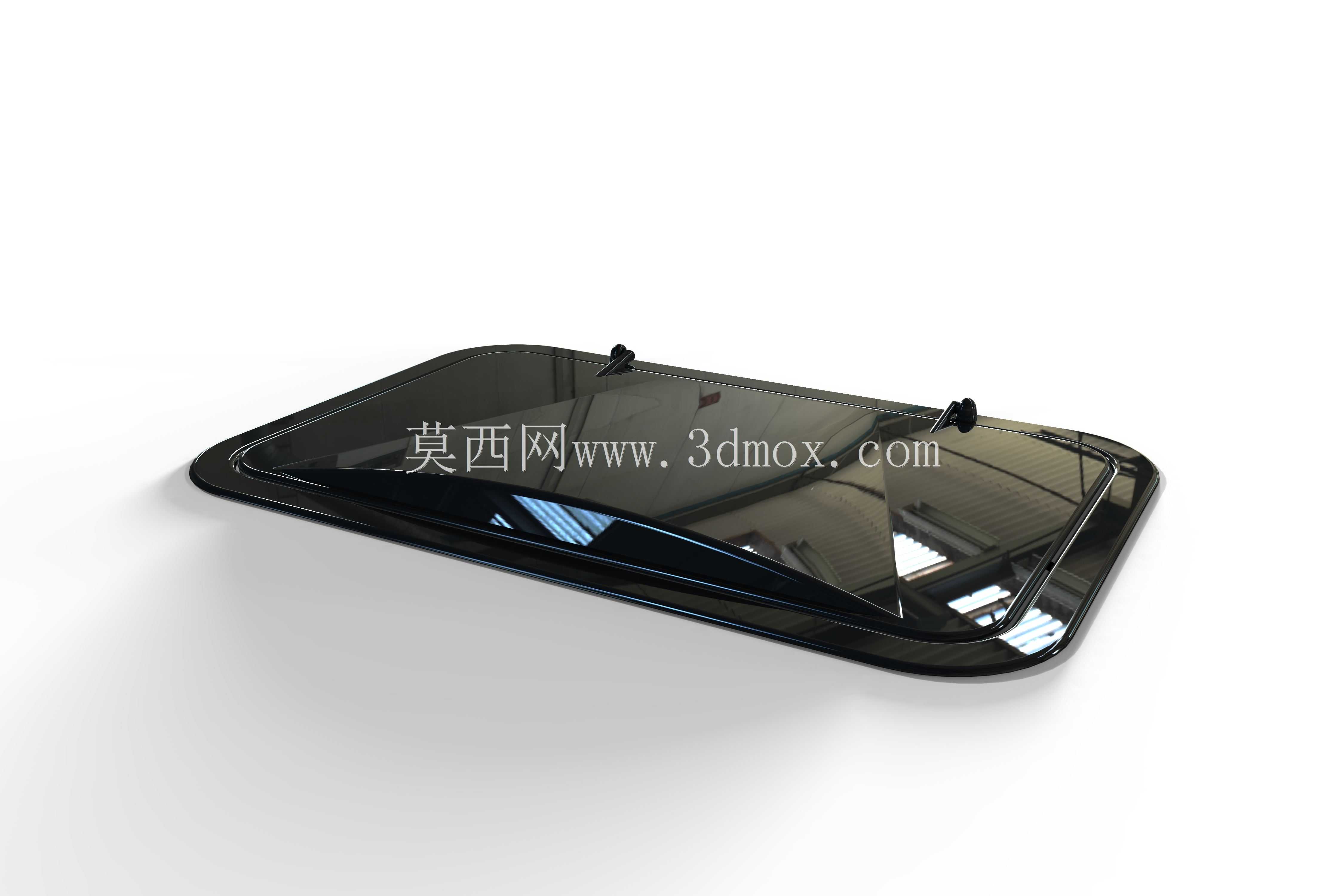

　　在旅居车辆、特种作业舱室的顶部配套构件设计中，这类可开合式太阳顶结构是兼顾舱内采光、自然通风与外部防护的核心部件，日常使用时可根据舱内环境需求调整开合角度，闭合状态下能够阻隔外部雨水、扬尘侵入舱内，同时依靠高透面板引入自然光线，减少舱内日间照明能耗；开启状态下可形成定向通风通道，快速置换舱内积聚的浑浊空气，尤其适合无外接供电的野外驻留场景使用。从结构设计逻辑来看，该构件采用双层嵌套式框架设计，外层为带圆角的矩形安装基座，基座边缘设置有整圈密封胶条嵌槽，安装时可通过螺栓压合或者结构胶粘接的方式固定在舱顶预设的开孔位置，基座的安装边界需要匹配舱顶开孔的公差要求，通常基座外轮廓尺寸比舱顶开孔单边宽出20-30mm，保证足够的压合密封面，

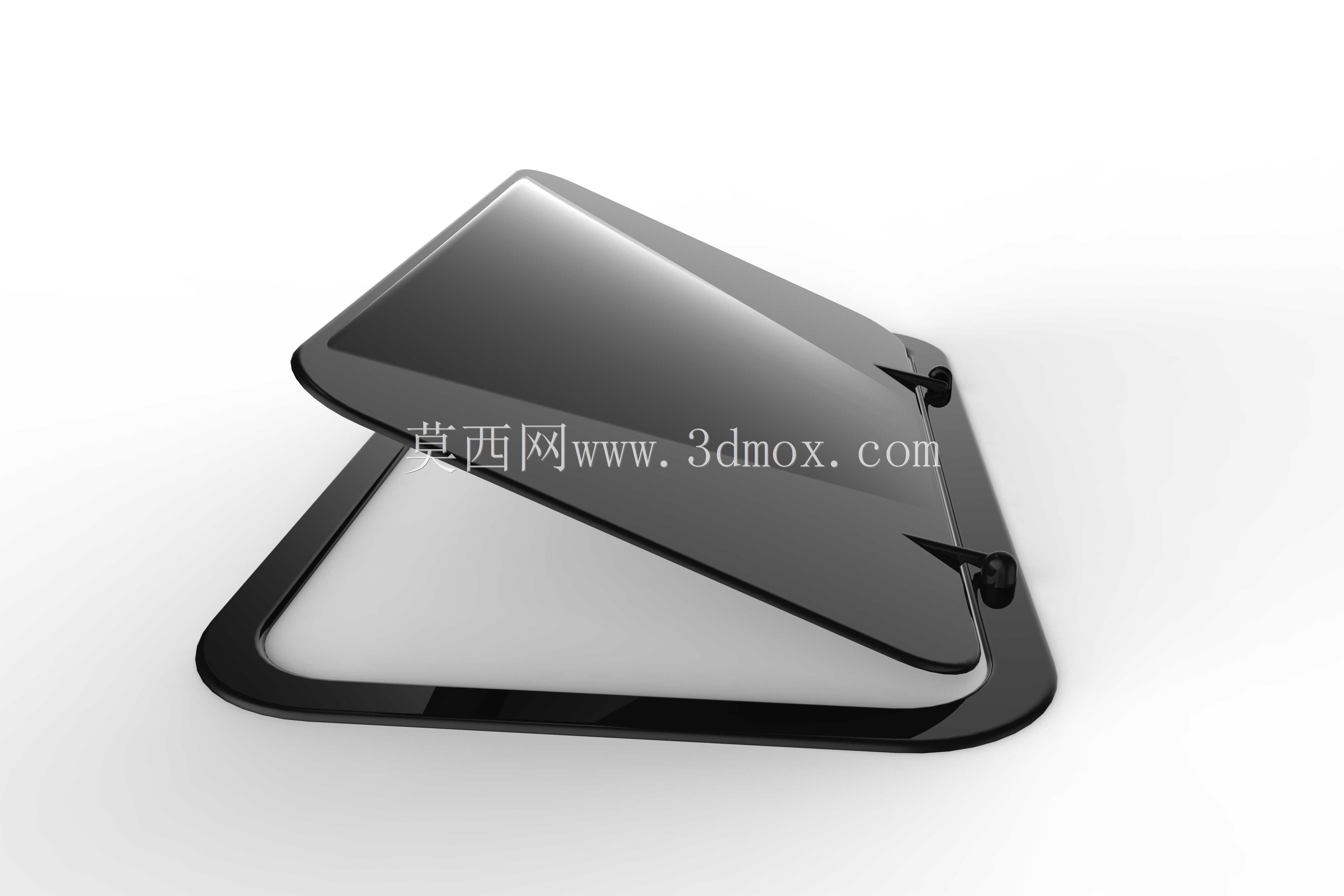

　　避免出现渗漏风险。上层可翻转的采光面板采用深色高透耐候材质，既能够保证光线穿透率，又可以过滤大部分直射紫外线，避免舱内人员被强光直射，面板与基座之间通过两侧的阻尼转轴组件连接，转轴处设置有角度定位结构，可在0到60度的开启角度范围内任意悬停，无需额外支撑构件即可保持开启状态，面板边缘同样设置有密封胶条，闭合时与基座上沿紧密贴合，形成完整的密封腔体。在细节结构处理上，面板与基座的连接位置做了隐藏式走线设计，若配套雨量传感、光线传感组件，可将传感线路从转轴内部的穿线孔引入舱内，避免线路外露造成老化或者缠绕问题；基座底部设置有导流槽，若有少量冷凝水或者渗入的雨水，可顺着导流槽从基座边角预设的排水孔排出，不会渗入舱内。

　　这类结构在建模过程中需要重点关注转轴的同轴度公差，保证两侧转轴转动时无卡滞，同时密封胶条的压缩量需要控制在合理区间，压缩量过小会导致密封失效，压缩量过大则会造成开合阻力过大，影响操作手感；另外面板的曲面弧度需要匹配舱顶的整体造型弧度，避免安装后出现突兀的凸起，影响整体外观的流线型，降低行车过程中的风阻与风噪。针对塑料注射成型的工艺要求，框架与面板的壁厚设计保持均匀，转角位置均做了圆角过渡，避免注塑过程中出现应力集中导致的开裂或者缩痕，安装孔位周边做了局部加厚处理，保证螺栓紧固时的结构强度，不会出现安装孔开裂的问题。
