柴油机燃油调速系统执行臂结构设计

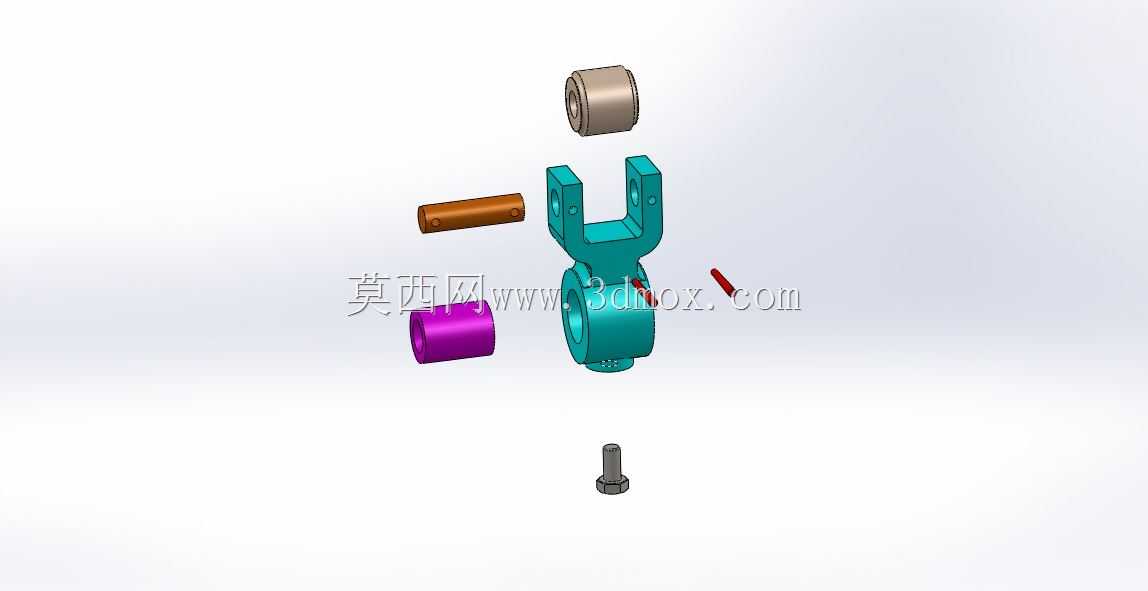

　　在中小功率内燃机的燃油供给系统中，调速执行构件的动作精度直接决定了整机转速稳定性与负载响应特性，这款调速臂作为离心式调速器与油量调节齿杆之间的力传递部件，主要适配单缸卧式柴油机、小型通用汽油机的调速系统，在农用排灌动力、小型工程机械动力、发电机组动力场景中承担转速反馈后的油量调节动作传递功能。从结构设计逻辑来看，该构件采用分体式铰接布局，上部的辊轴接触端直接抵接调速器飞锤的推力滑套，下部带衬套的安装孔位用于铰接在齿轮室盖的固定销轴上，侧方的拨叉接口用于连接油量调节拉杆，整体力传递路径经过受力优化，当飞锤随转速变化产生轴向位移时，推力通过上部辊轴传递到臂体，带动臂体绕下部安装孔摆动，直接拉动油量拉杆改变喷油泵供油量，

　　实现转速的闭环稳定控制。外形与安装边界设计上，臂体主体采用铸态结构做轻量化处理，上部辊轴的接触宽度匹配常用调速滑套的端面尺寸，避免偏磨导致的动作卡滞，下部安装孔的同轴度公差控制在0.02mm以内，保证铰接转动时无旷量，侧方拨叉的开口尺寸适配直径6mm的标准调节拉杆圆柱销，安装时无需额外改制连接件即可完成装配。设计过程中特意在臂体与辊轴的配合位置预留了润滑脂储留槽，长期运行时可留存少量润滑脂降低铰接摩擦阻力，臂体的摆动行程经过严格校核，最大摆动角度对应喷油泵从最大供油量到停油的全行程，不会出现超行程拉坏齿杆或者行程不足导致无法停油的问题。上部辊轴采用耐磨合金材质与臂体过盈压装，避免长期往复摆动出现辊轴松脱的故障，

　　下部安装孔内压配有铜基衬套，耐磨性能优于直接在铸件本体开孔的结构，可大幅延长构件的维护周期。在实际装机匹配时，该构件的安装位置避开了齿轮室内的润滑油道与齿轮啮合区域，不会与周边运动部件产生运动干涉，臂体的壁厚经过强度校核，在最大调速推力作用下的变形量小于0.01mm，保证转速调节的响应精度，不会因为臂体弹性变形导致调速滞后或者转速波动超差。
