钣金级进冲孔下料成型模结构

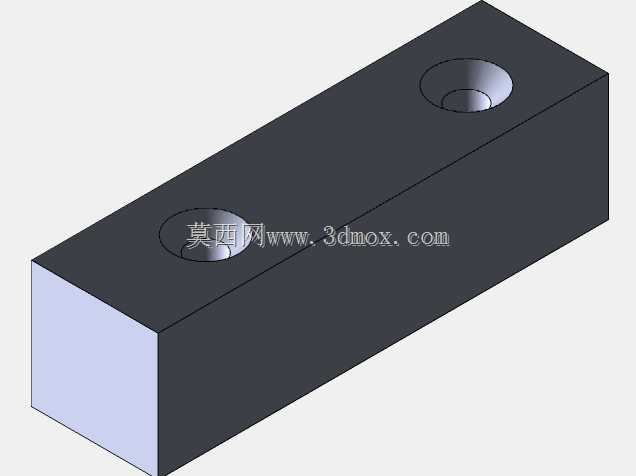

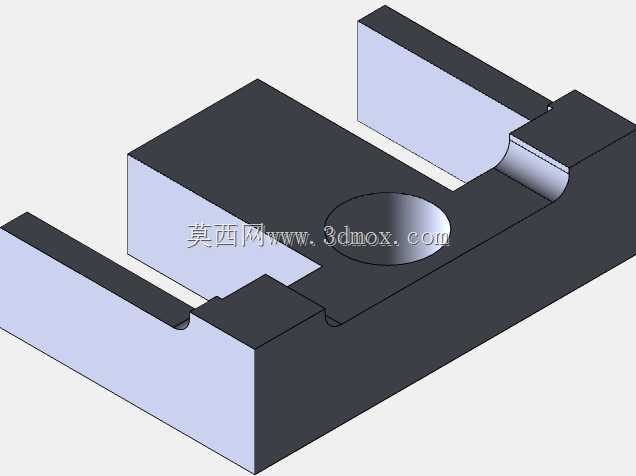

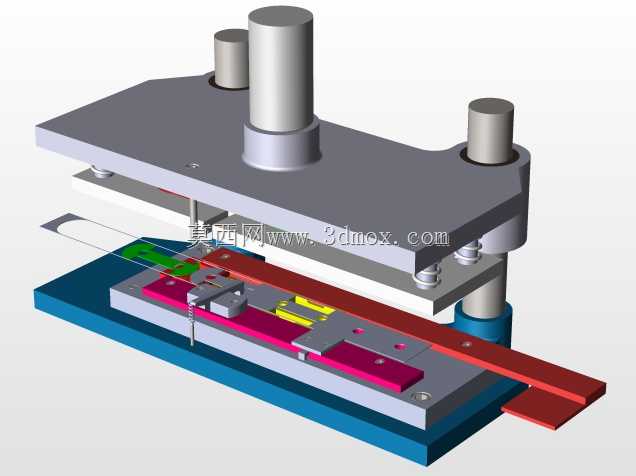

　　在批量钣金零件加工场景中，这类级进结构的模具主要适配冲床设备的连续工位作业，可在单次送料行程内同步完成带料的修剪、冲孔、落料工序，相比单工序模能大幅减少工件多次定位带来的累积误差，也能省去工序间的工件转运、反复装夹耗时，适合薄金属板材的大批量连续冲压生产。从结构设计逻辑来看，该模座采用整体长方体式合金钢基体设计，两个同轴沉头安装孔沿模座长度方向对称排布，沉孔结构可让内六角安装螺栓的头部完全沉入模座基面以下，避免螺栓突出干涉带料送进路径，同时保证模座与冲床滑块、下模座的安装贴合面完全平整，减少合模时的偏载力矩。设计时需要先核算冲压总冲裁力，匹配对应吨位的冲床参数，再确定模座的长宽高边界：模座长度方向要覆盖所有冲压工位的排布空间，

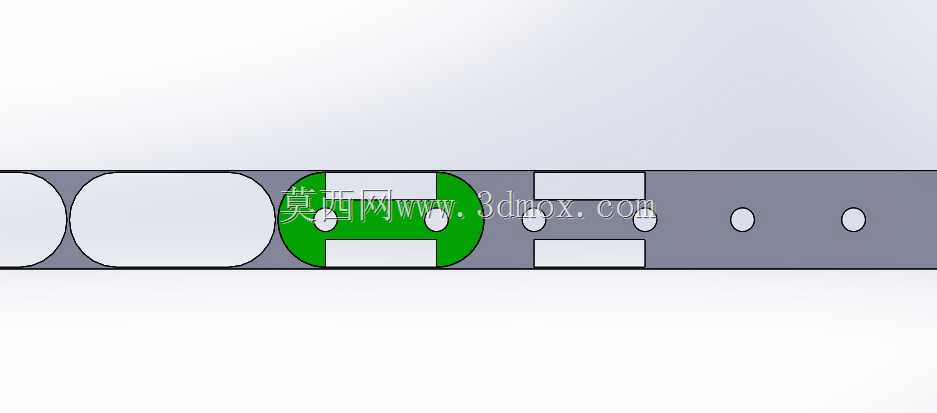

　　预留导料板、侧刃挡块的安装位置，宽度方向要适配常规带料的送料宽度范围，厚度方向则要保证足够的刚性，避免连续冲压时模座出现挠度变形，导致凸凹模间隙不均、刃口崩损。实际生产应用中，这类模具常用来加工传感器安装支架、小型五金连接片这类带规则安装孔的钣金件，送料机构将带料沿导料板送入模腔后，第一个工位先完成工艺定位孔冲裁，后续工位依次完成外形修剪、功能孔冲孔，最后一个工位完成成品件落料，所有工序在带料的连续步进中同步完成，不需要人工干预单个工件的装夹。设计阶段还要重点考虑安装孔的位置精度，两个安装孔的中心距要和冲床滑块的T型槽间距严格匹配，孔的公差带取H7级，保证安装时模座不会出现横向窜动；沉孔的深度要比所用螺栓头部的厚度大0.5-1mm，

　　既保证螺栓完全沉头，也避免沉孔过深削弱模座局部的结构强度。模座的基准面需要做精磨处理，表面粗糙度达到Ra0.8以下，保证凸模、凹模固定板安装时的平面度要求，合模时凸凹模的周边间隙均匀控制在板厚的5%-8%，既能保证冲裁断面的光洁度，也能延长刃口的使用寿命。针对不同厚度的钣金带料，只需要更换对应规格的凸凹模镶件，模座本体可以长期重复使用，大幅降低多品种小批量钣金件生产的模具制造成本，日常维护时只需要定期检查安装螺栓的预紧力、刃口的磨损情况，不需要整体拆解模座，维护效率也比拼装式模座更高。
