商用绞肉机螺旋送料挤压驱动轴结构

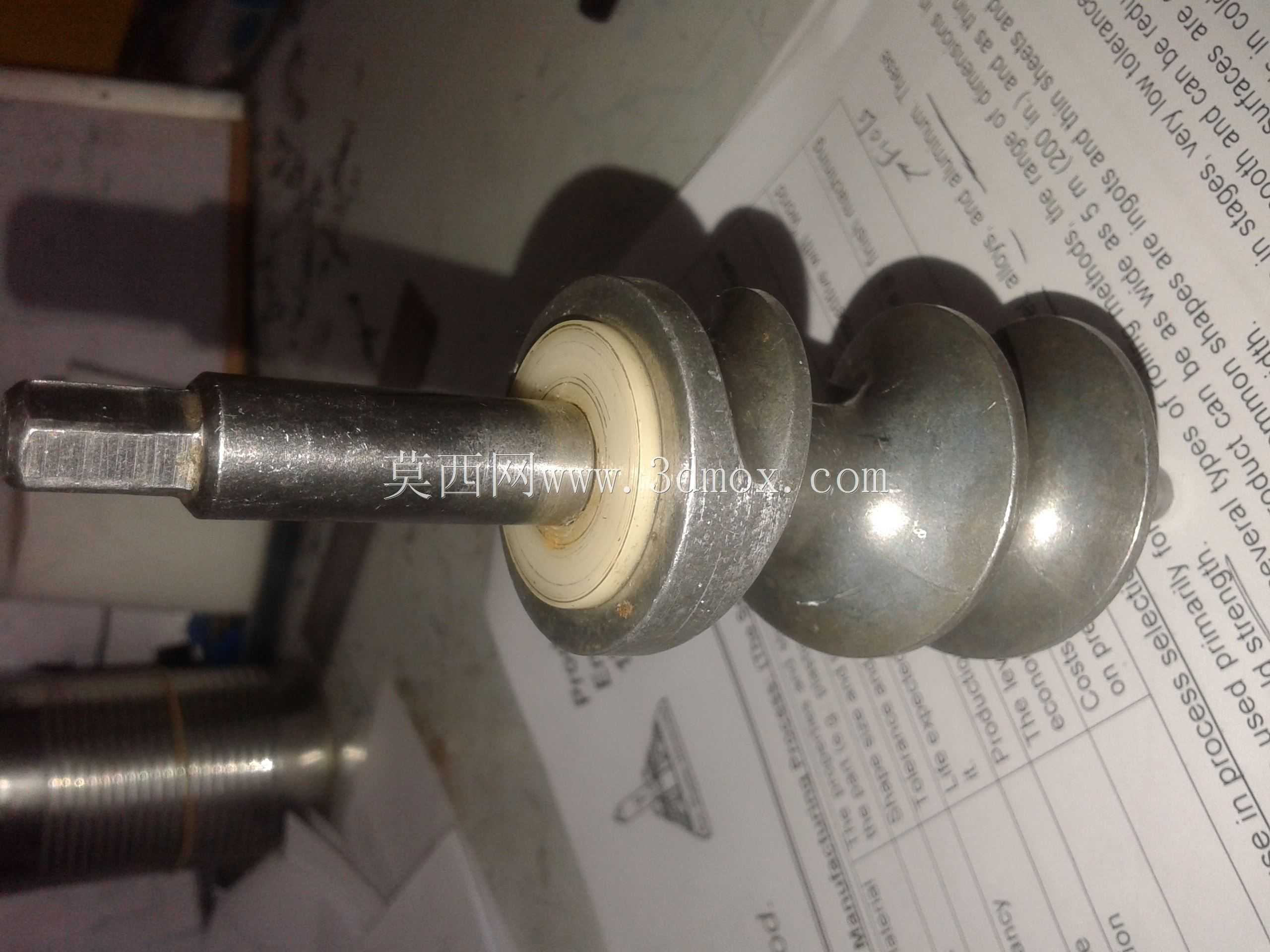

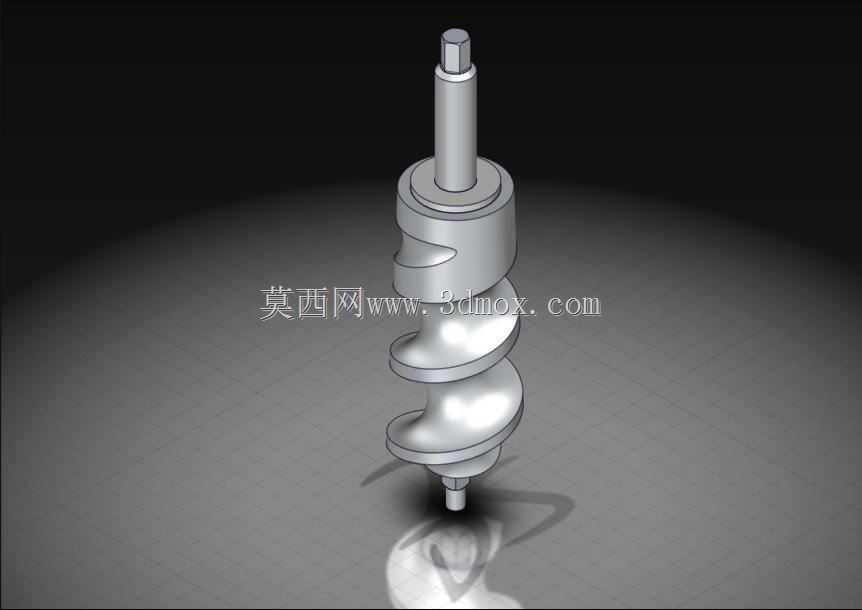

　　在商用肉制品加工设备的核心传动链路里，这类螺旋驱动轴是衔接动力输出端与切割执行端的关键受力构件，日常应用覆盖门店鲜绞加工、中央厨房预制肉料处理、肉制品厂初碎工序等多个场景，直接决定设备的送料稳定性与出料均匀度。从实际工况来看，该轴的上端方头结构是动力输入接口，匹配减速箱输出端的方孔联轴器，安装时需保证方头配合面的贴合度不低于85%，避免大扭矩传递时出现边角崩损，方头下方的定位轴颈与设备端盖的密封件配合，轴颈公差需控制在h6区间，既保证转动顺畅，又能阻挡肉料残渣渗入轴承腔。轴身的变径螺旋段是核心功能结构，螺旋导程从进料端向出料端逐步收窄，这种变导程设计能在推送肉料的过程中逐步建立挤压力，既避免进料段发生物料架桥卡滞，

　　又能在靠近切割端时将肉料压实，保证切割器切削时物料不会随刀转动，切出的肉粒粒度更均匀。螺旋叶片的外缘与绞肉腔内壁的单边间隙控制在1.5mm-2mm之间，间隙过大会残留肉料形成卫生死角，间隙过小则会因加工装配误差导致叶片刮蹭腔壁，运行时产生异响与金属磨屑。轴下端的锥头定位段插入切割组件的中心定位孔，承担切割端的径向支撑，保证十字刀或孔刀与出肉孔板的贴合面平行度达标，避免出现肉料连刀、碎骨卡滞的问题。设计这类轴件时，首先要核算不同肉料（冷鲜肉、微冻肉、带碎骨禽肉）推送时的轴向阻力，结合减速电机的输出扭矩确定轴杆的最小直径，避免长期满负载运行出现轴杆扭转变形；其次螺旋段的表面粗糙度要达到Ra1.6以下，减少肉料粘附，降低日常清洗的难度；

　　轴的整体动平衡要控制在G6.3等级以内，因为商用绞肉机的运行转速通常在200-300rpm，动平衡不达标会导致整机振动过大，加速端盖密封件与轴承的磨损。安装边界上，该轴的轴向窜动量需控制在0.1mm以内，上端通过轴用卡簧限位，下端通过出肉板的中心孔定位，装配时要在定位轴颈处涂抹食品级润滑脂，避免长期接触肉汁出现锈蚀。实际使用中，这类轴的失效形式多为螺旋叶片边缘磨损、方头边角滚圆、下端定位轴颈锈蚀，建模时需重点关注各受力段的过渡圆角设计，避免应力集中导致轴件断裂，同时螺旋叶片的焊接位置要做圆滑过渡处理，防止残留肉料滋生细菌，符合食品接触设备的卫生设计要求。
