18A110V低压交流接触器结构设计

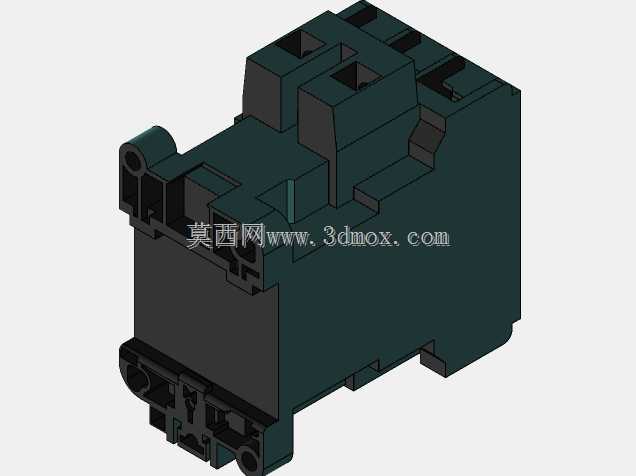

　　在工业配电与自控回路里，这类18A、110V规格的接触器常被布置在控制柜导轨或安装板上，承担小功率电机启停、加热回路通断、信号联锁切换等任务。它不同于手动隔离开关，核心是靠线圈得电产生电磁吸力带动衔铁动作，再联动主触点与辅助触点完成回路闭合；失电后依靠反力弹簧快速分断，从而实现远程控制与频繁操作。从三维结构看，模型完整还原了壳体分模、顶部接线腔、侧面安装耳、底部卡扣与端子排布等细节。外壳采用上下扣合加局部止位筋的思路，既给内部铁芯、线圈、触点弹簧组留出封闭防护空间，也在接线区域预留扳手操作间隙。主回路接线端位于上部，对应三相进线与出线，端子旁设计有压线板容纳槽和螺钉沉孔，能避免导线压接后偏斜；下部布置线圈端子，方便控制回路单独走线，

　　强弱电区域在壳体内部通过隔筋分隔，减少飞弧对弱电侧的干扰。安装边界上，侧面带孔安装耳可用于螺钉固定，底部结构适配常规电气安装轨，在柜内布局时需预留左右插拔与散热空间，前方保留接线与维护操作距离，后方贴合导轨平面以保证卡扣受力均匀。外形整体为方块式堆叠，棱角处做有让位斜角，顶部多个凹槽对应不同极数的端子腔，既增强壳体刚性，也为灭弧栅和触点组件提供定位。触点部分的设计重点在动触头支架的导向行程，模型中支架与壳体导轨的配合间隙、弹簧放置槽、衔铁贴合面都有体现，工程师在选型或改型时可据此核对动作行程、触点开距与超程是否匹配负载要求。对于长期带电运行的工况，110V线圈功耗与温升需要结合柜内通风核算；而在电机直接启动场景，

　　18A额定电流需结合负载类别、启动电流倍数与环境温度降容使用，不能只按铭牌电流套用。三维建模时把这些安装、接线、内部动作关系还原出来，能直接用于控制柜干涉检查、线束走向规划、维护工装设计，也能作为同类低压电器壳体改型、触点机构优化的参照，避免在样机阶段才发现端子间距不足、导轨卡扣干涉或维护空间不够等工程问题。
