传感器安装用钣金固定支架结构设计

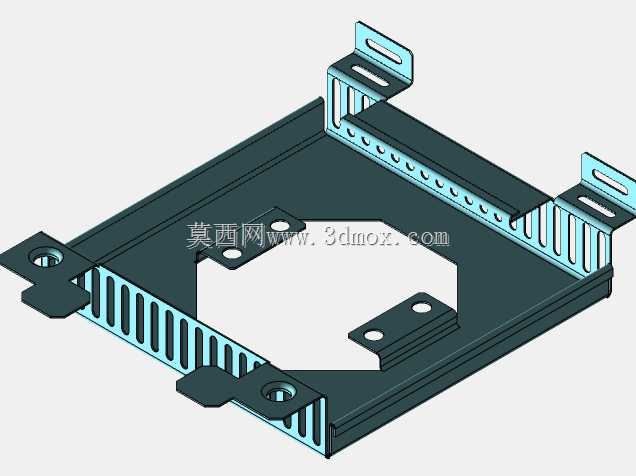

　　这款钣金固定支架主要面向工业传感检测场景的安装需求，多用于工业控制柜内部、自动化检测工位的传感器承载固定，可适配光电类、接近类等多种方形或小型块状传感器的安装定位，解决传感元件在设备运行过程中的位置偏移、振动松脱问题。从结构设计来看，整体采用一体化钣金折弯成型工艺，基材选用常规冷轧钢板，主体底板做了中部镂空处理，一方面可以降低支架整体自重，减少安装位置的承重负载，另一方面也能为传感器的接线端预留走线空间，避免线缆弯折挤压造成的信号传输故障。支架两侧向上折弯的侧板上加工有连续的条形散热孔，当配套的传感器工作存在持续发热情况时，可通过这些通孔形成空气对流通道，带走元件工作产生的热量，避免局部积温影响传感检测精度。

　　支架四个延伸出的安装耳上分别加工有圆形安装孔与腰型调节孔，圆形孔用于支架本体在设备安装面的初步定位，腰型孔则可在安装过程中实现小范围的位置微调，补偿安装面的加工公差，无需重新打孔即可完成传感器检测位置的精准对位，适配不同安装基面的装配误差。设计过程中充分考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯内R角，避免折弯处出现应力集中导致的板材开裂，所有外露边缘都做了去毛刺处理，防止安装过程中划伤操作人员或损坏传感器线缆。安装边界方面，支架整体为扁平式结构，占用垂直安装空间较小，可适配厚度1.2-2mm的板材加工需求，安装孔位的中心距按照常规工业安装标准设置，可直接固定在型材机架、电控箱安装板等常见安装基面上，无需额外制作转接件。

　　侧板上的向上延伸安装耳可用于辅助固定传感器的外接走线槽，或是加装小型防护挡板，避免工位上的切削碎屑、粉尘直接落到传感器检测面上，降低传感元件的日常维护频次。在实际设备应用中，这类支架可直接替换传统的角码拼接固定结构，一体化的结构强度更高，长期受设备振动影响也不会出现拼接处松动的问题，同时钣金件的加工成本更低，批量生产时的一致性更好，能有效降低传感安装环节的综合成本。
