十字轴式传感连接构件结构设计

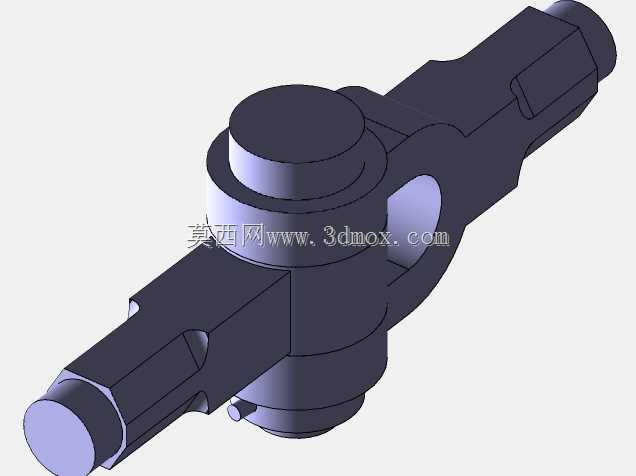

　　该构件属于传感检测系统中的机械连接承载部件，主要应用在工业设备的多向力检测、位移信号采集场景中，可适配液压管路、传动转轴等位置的传感安装需求，作为传感单元与被测设备之间的衔接载体，承担力传导、定位支撑、信号模块固定的多重作用。从结构设计来看，整体采用十字交叉轴体布局，中部设置环形凸台作为核心定位基准，凸台一侧开设带圆弧过渡的安装豁口，可直接卡接在对应直径的管轴类零件上，无需额外加工复杂安装面，降低现场装配的加工成本。十字延伸的四个轴段分别做了阶梯轴设计，轴端预留外螺纹结构，可直接拧入传感检测模块或者锁紧螺母，轴肩位置设置退刀槽，既保证螺纹加工的工艺可行性，也能让装配时的贴合面完全贴合，避免出现虚位影响检测精度。

　　中部环形凸台的厚度经过受力校核，可承受径向与轴向的复合载荷，不会在长期交变载荷下出现形变，豁口的圆弧半径与常规工业管路的外径公差匹配，安装时可通过豁口侧的锁紧结构实现快速抱紧，不需要将整段管路拆卸即可完成构件加装，适配现有设备的技改加装场景。从安装边界来看，横向轴段的总长度控制在适配常规设备安装间隙的范围内，纵向轴段的突出高度不会与周边的管路、护罩产生干涉，各轴段的同轴度、圆柱度公差按照传感安装的精度要求设定，保证安装后的传感单元不会因为构件的形位公差出现检测偏差。设计时特意在轴体与中部凸台的衔接位置做了圆角过渡，避免应力集中导致的构件断裂，轴体表面的粗糙度满足锁紧螺母的反复拆装需求，不会因为多次拆装出现螺纹滑牙、表面磨损的问题。

　　该构件可配套压力、位移、振动等多种类型的传感单元使用，在工业自动化生产线、工程机械液压系统、机电设备状态监测场景中都能适配，装配时不需要专用工装，通过常规扳手即可完成锁紧固定，后期维护更换传感单元时也不需要拆解整个连接结构，只需要松开对应轴段的锁紧件即可完成模块更换，大幅降低现场运维的工作量。
