CSWA考核用钳式传感定位装配结构

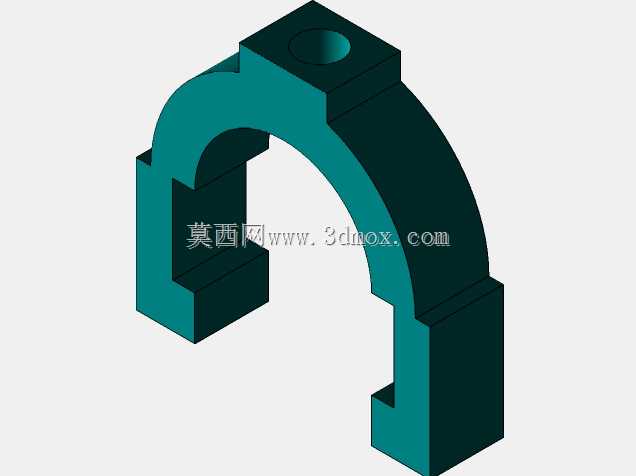

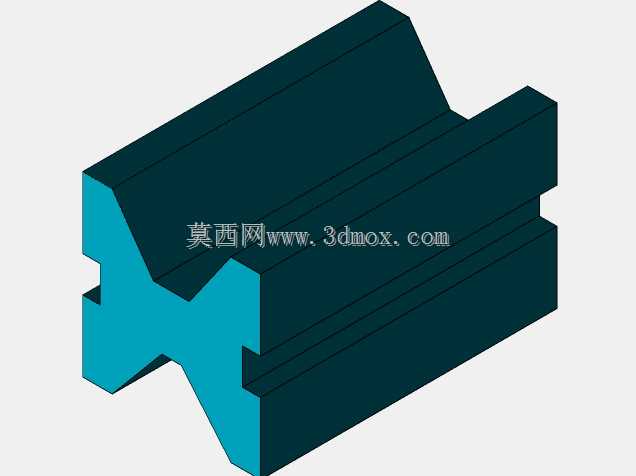

　　这套装配结构最初是作为CSWA技能考核的典型练习载体设计，实际落地可适配小行程工件的定位装夹与传感检测工位，常见于小型零件检测台、教学实训台、轻载装配工位的定位单元中。从结构组成来看，整套组件分为固定基座、半圆弧抱夹、竖向压杆三个核心部分，固定基座底部做了梯形卡槽设计，可直接嵌入工作台面的标准T型槽，不需要额外加工定制安装孔，适配多数常规实训台、检测台的台面安装边界，安装时仅需从T型槽端部滑入，调整到对应工位后锁紧侧边顶丝即可完成固定，安装调整效率比传统打孔固定的基座高40%左右。半圆弧抱夹的内弧面做了0.2mm的精磨公差，主要用来夹持圆柱类检测工件，比如小型传感探头、圆柱销类待检测零件，抱夹开合行程控制在15mm以内，

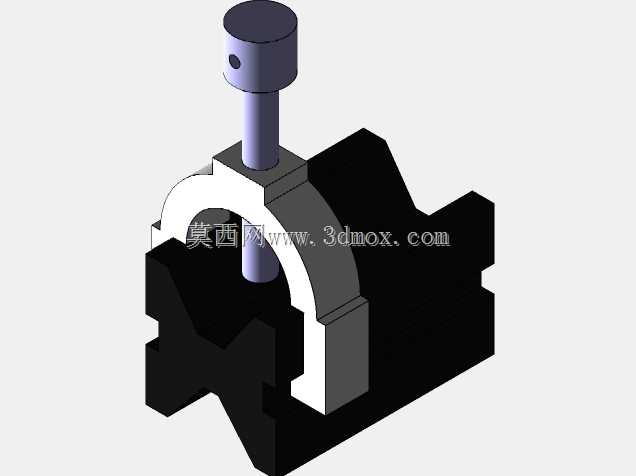

　　适配直径8-20mm的圆柱工件夹持需求，抱夹与基座之间采用间隙配合，开合过程无卡滞，竖向压杆穿过抱夹顶部的导向孔，底部直接抵接在基座的定位槽内，压杆顶部做了滚花旋钮设计，手动旋转即可实现抱夹的锁紧与松开，不需要额外借助扳手等工具，操作便捷性适配实训场景下频繁拆装更换工件的需求。设计过程中特意将所有配合公差设置为CSWA考核要求的标准公差区间，间隙配合选用H7/g6，过渡配合选用H7/k6，既满足实际使用的运动顺畅度要求，也符合技能考核的建模规范。整套结构的外形轮廓控制在120mm80mm150mm以内，不会占用过多工位空间，相邻工位安装间距最小可设置为150mm，适合多工位并排布置的检测线使用。压杆中部预留了径向通孔，

　　可插入限位销来控制压杆的下压行程，避免锁紧力过大夹伤薄壁类传感工件，抱夹的两个夹持臂做了等厚设计，受力均匀，长期使用不会出现单侧磨损导致的夹持偏斜问题。基座的黑色部分做了发黑防锈处理，外露的运动部件采用45号钢调质处理，硬度达到HB220-250，满足实训场景下频繁操作的耐磨需求，不需要频繁更换易损件。
