CSWA认证练习用机械夹固式基座结构

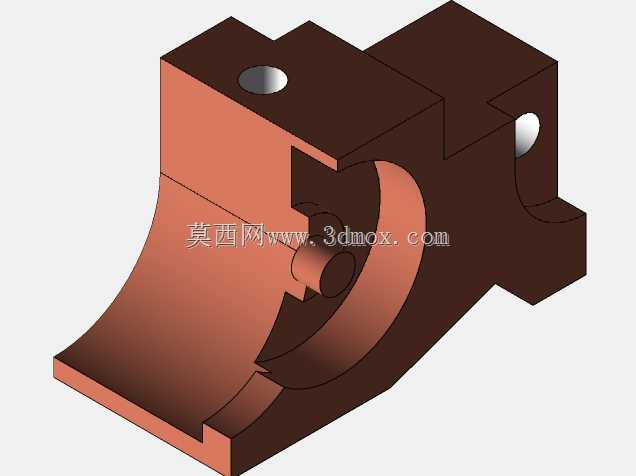

　　该零件为典型的机械夹固类基座构件，常见于小型工装夹具、检测工位定位模组以及教学实训考核场景中，核心作用是为配套的弧形运动构件提供稳定的支撑与回转导向，同时通过自身的安装孔位完成与设备机架的刚性连接。从结构设计逻辑来看，零件主体采用分体式色块区分的建模思路，深棕色部分为基座的承力主体，承担全部的安装载荷与工作冲击力，浅红棕色部分为与活动构件接触的导向工作面，建模时单独做了曲面加厚处理，保证弧形导向面的轮廓度公差符合装配要求。零件顶部设置的沉头通孔用于穿装内六角螺栓，可直接将基座固定在型材机架或者工作台面板上，侧部的横向通孔用于穿装定位销轴，限制配套活动件的轴向窜动，避免工作过程中出现导向偏移。弧形导向槽的曲率半径经过严格核算，

　　与配套的弧形摆臂外轮廓完全贴合，摆动过程中接触面的间隙控制在0.02mm以内，既保证摆动顺畅无卡滞，又不会因为间隙过大出现晃动影响定位精度。设计时特意在导向槽的端部设置了限位凸台，不需要额外加装限位块即可限制摆臂的最大摆动角度，减少了装配时的零件数量，也降低了后续维护的复杂度。零件的安装边界经过优化，底部安装面的平面度公差设置为0.01mm，安装后不会出现翘曲变形，所有棱边都做了0.5mm的倒角处理，避免装配时划伤操作人员，也消除了应力集中点，提升零件的长期使用强度。建模过程中完全遵循CSWA认证的考核要求，从草图绘制、特征拉伸到曲面切除、倒角处理全流程采用基础特征完成，没有使用复杂的高级建模命令，非常适合入门级建模学习者练习实体建模的基础操作，也可以直接导入到装配体中作为工装夹具的标准基座构件使用，不需要额外做结构修改即可适配多数小型定位工装的安装需求。
